핀(Fin)붙이 건식 발효기용 히터

발효기 히터의 주 목적은 한마디로 '유익한 미생물이나 세포가 가장 활발하게 활동할 수 있는 최적의 온도(Optimal Temperature)를 일정하게 유지하는 것' 입니다. 그 목적은 아래와 같습니다.

2. 항온 유지 (Temperature Stability)

외부 환경 차단 : 겨울철이나 야간처럼 외부 기온이 떨어질 때 발효기 내부 온도가 함께 떨어지는 것을 막아줍니다.

일관성 유지 : 대량 생산 시 모든 배치(Batch)의 품질을 동일하게 유지하기 위해서는 사계절 내내 동일한 온도 조건이 필요합니다.

온도 편차 최소화 : 발효실 내부 온도가 균일해야

• 발효 속도가 일정
• 제품 품질 균일
• 과발효/미발효 방지

그래서 히터 + 송풍기를 함께 사용합니다.

3. 습기 제거 및 결로 방지 (FIN 히터의 특성)

발효기는 내부 습도가 높은 경우가 많습니다.

FIN 히터로 공기를 가열하여 순환시키면 내부 벽면에 이슬이 맺히는 결로 현상을 방지하고,

곰팡이 등 유해균이 번식하기 쉬운 환경을 제어할 수 있습니다.

습도 유지 보조 : 발효는 보통 온도 + 습도 관리가 동시에 필요합니다.

히터는:

• 찬 공기 제거
• 결로 방지
• 일정 온도 유지로 습도 제어 안정화에 도움을 줍니다.

4. 산소 전달 효율 보조

(액체 발효의 경우) 온도는 산소의 용해도와 점도에 영향을 미칩니다.

히터를 통해 적절한 온도를 유지하면 배양액의 점도를 적절하게 관리하여 공기(산소)가 미생물에게 더 잘 전달되도록 돕는 역할을 간접적으로 수행합니다.

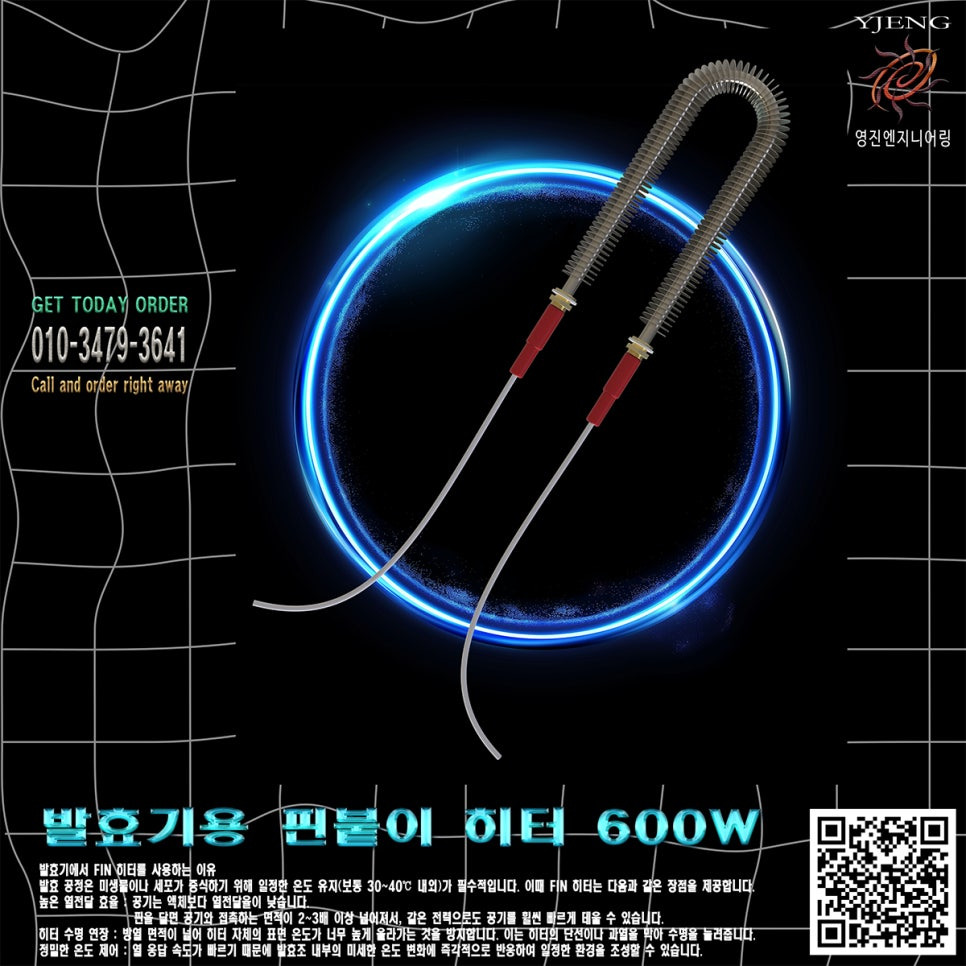

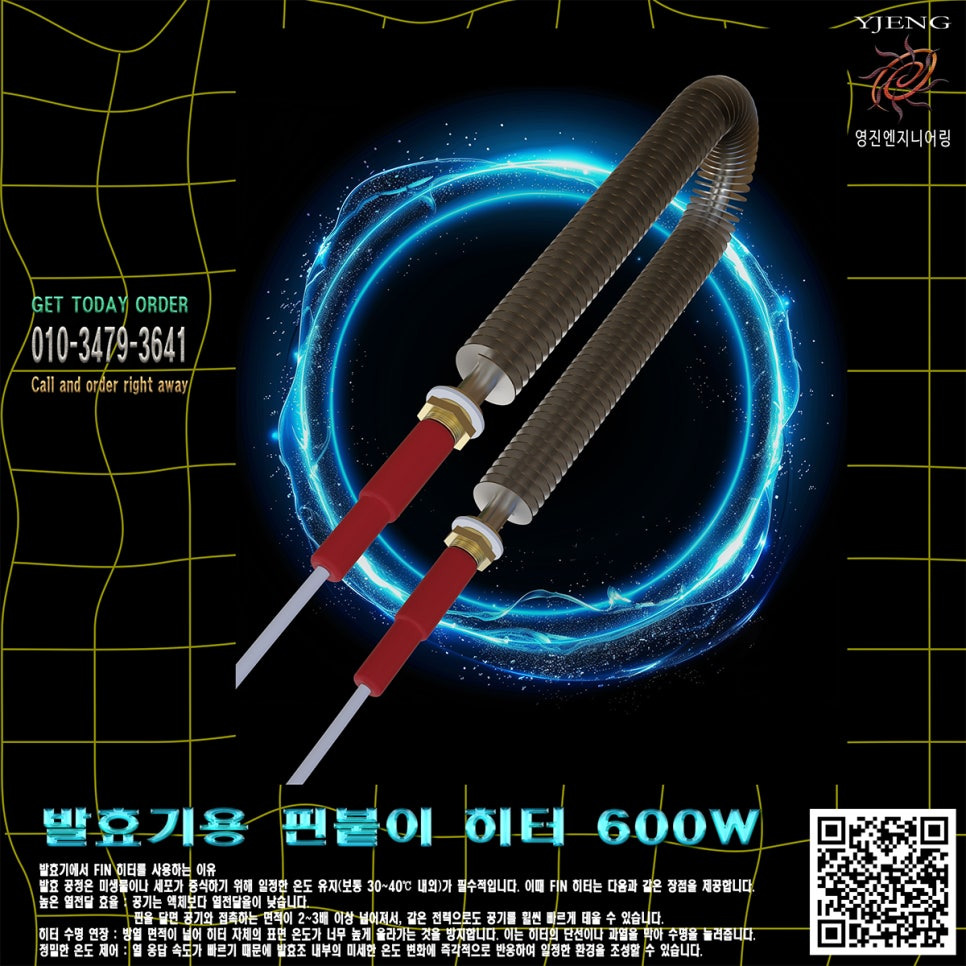

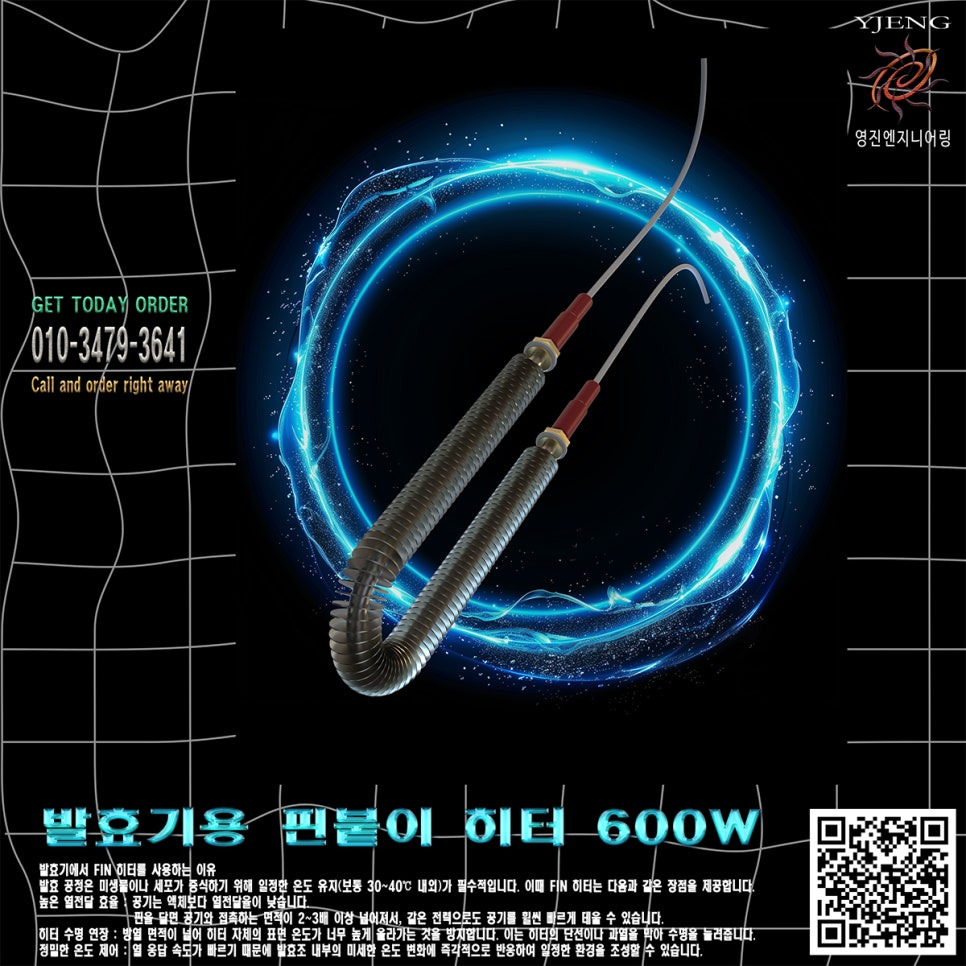

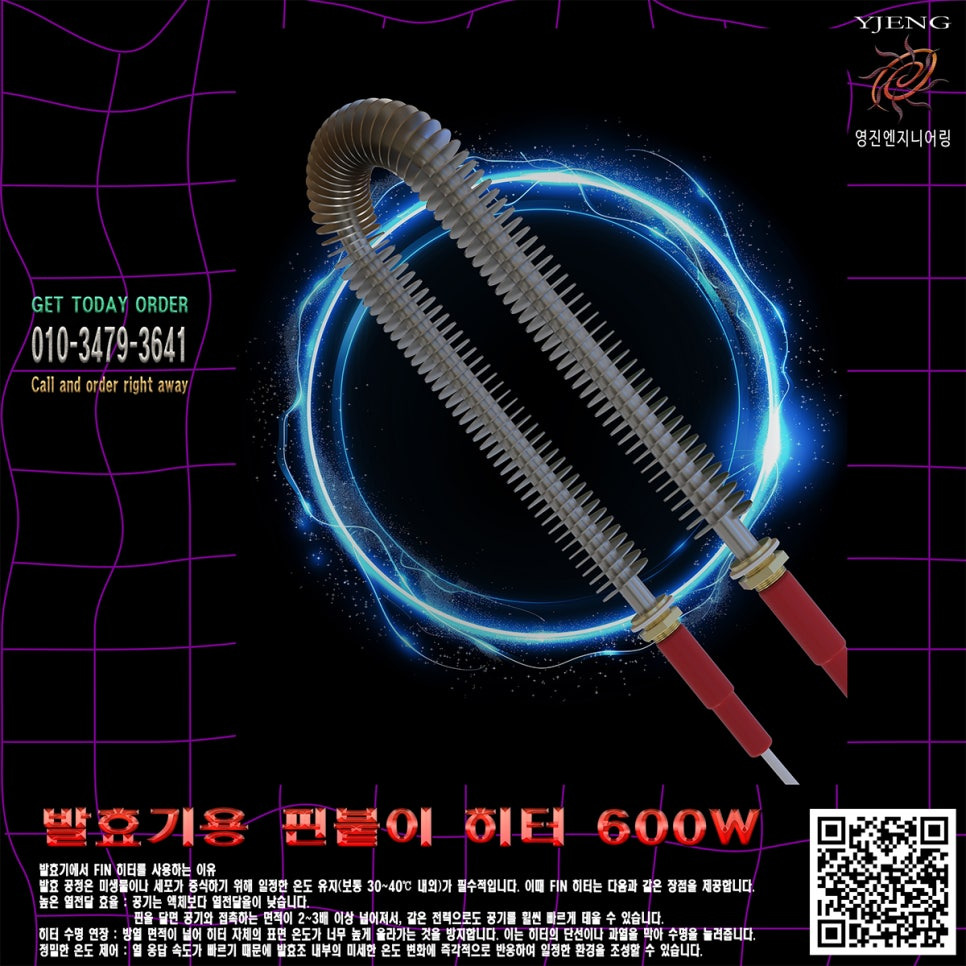

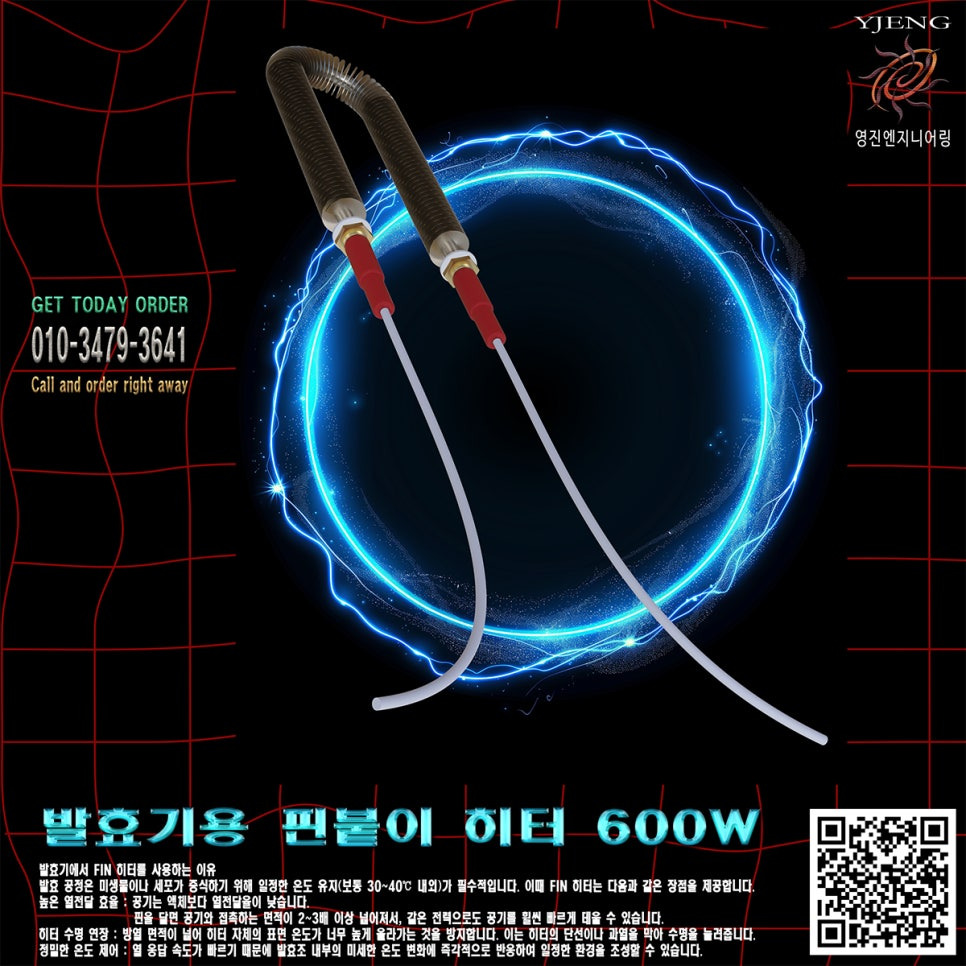

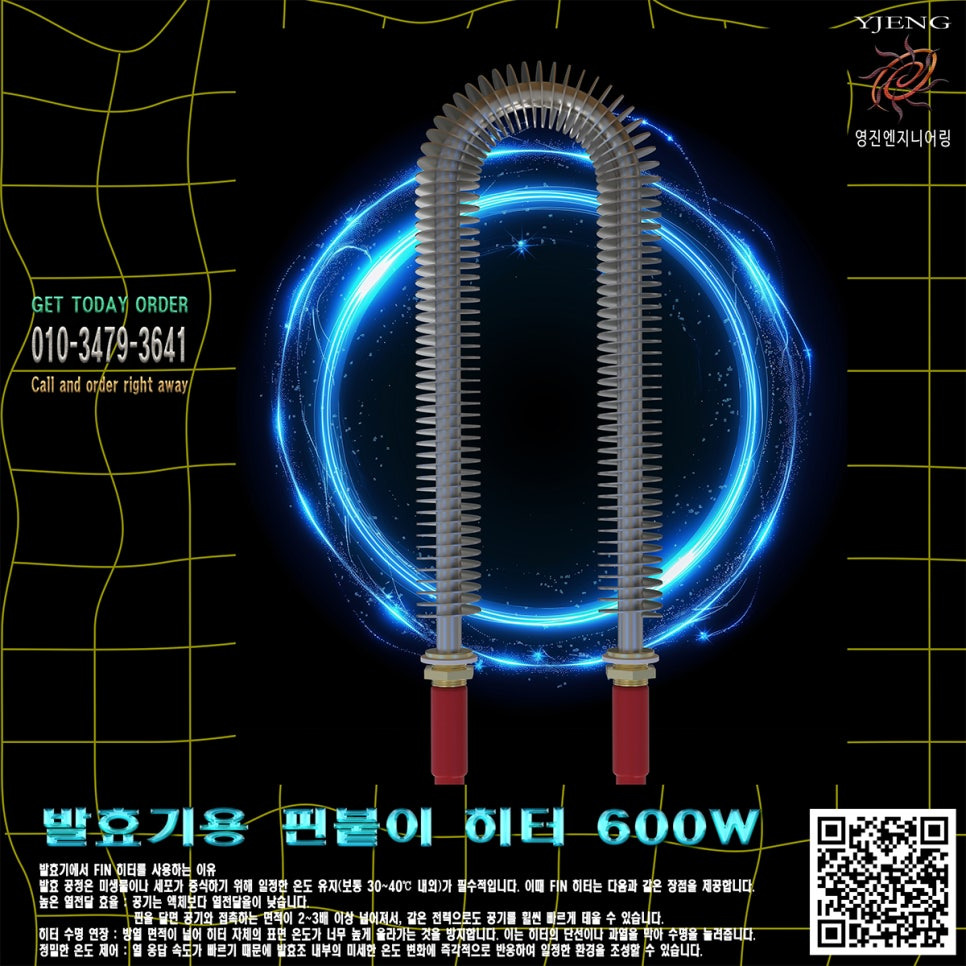

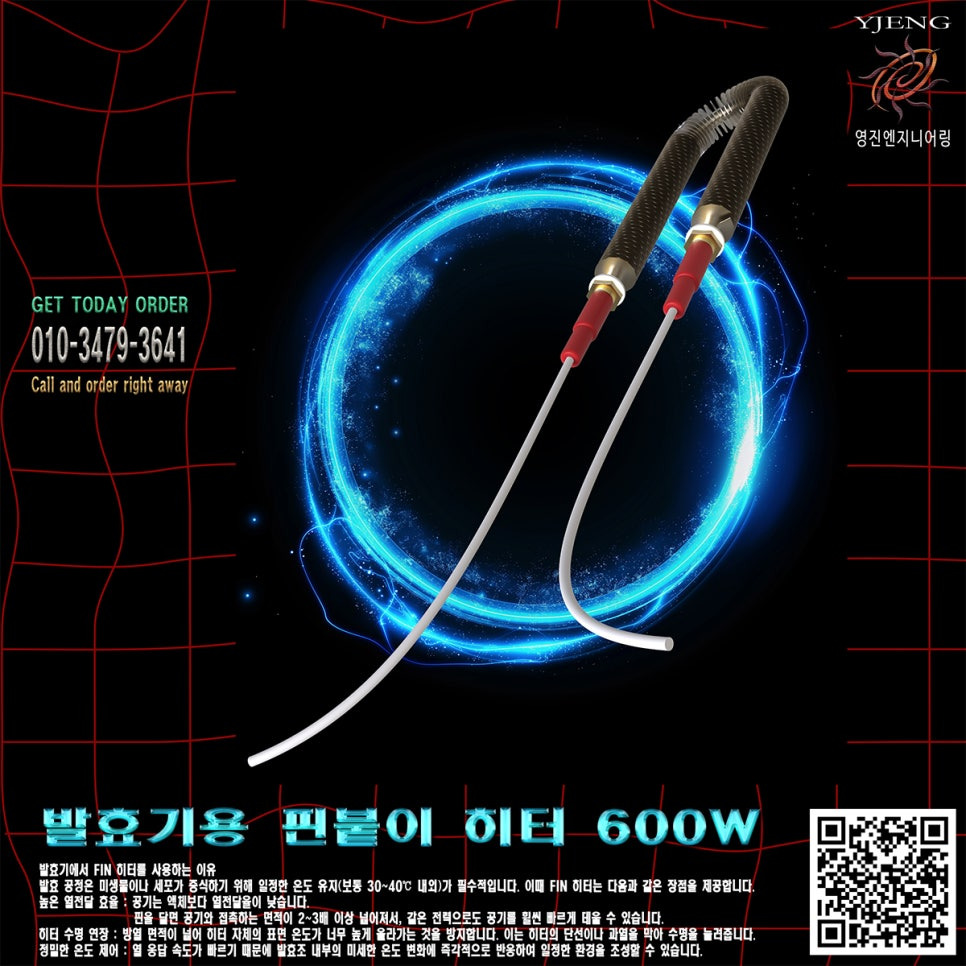

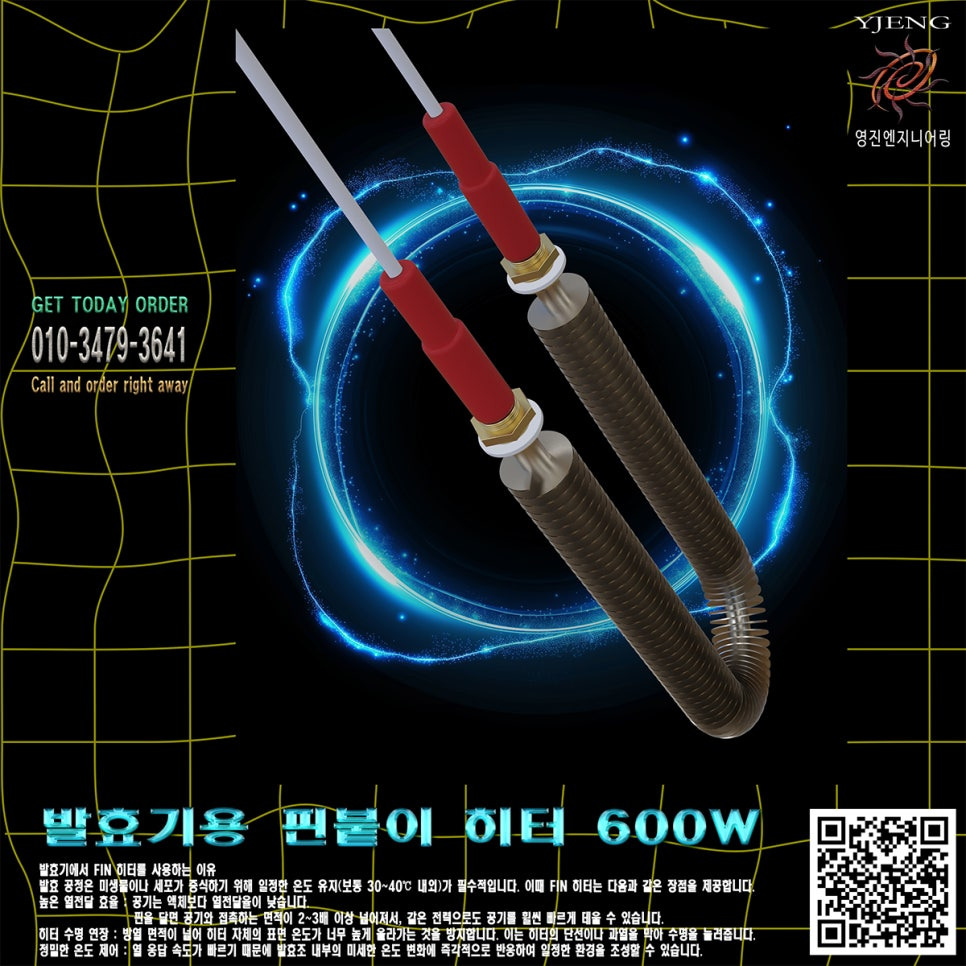

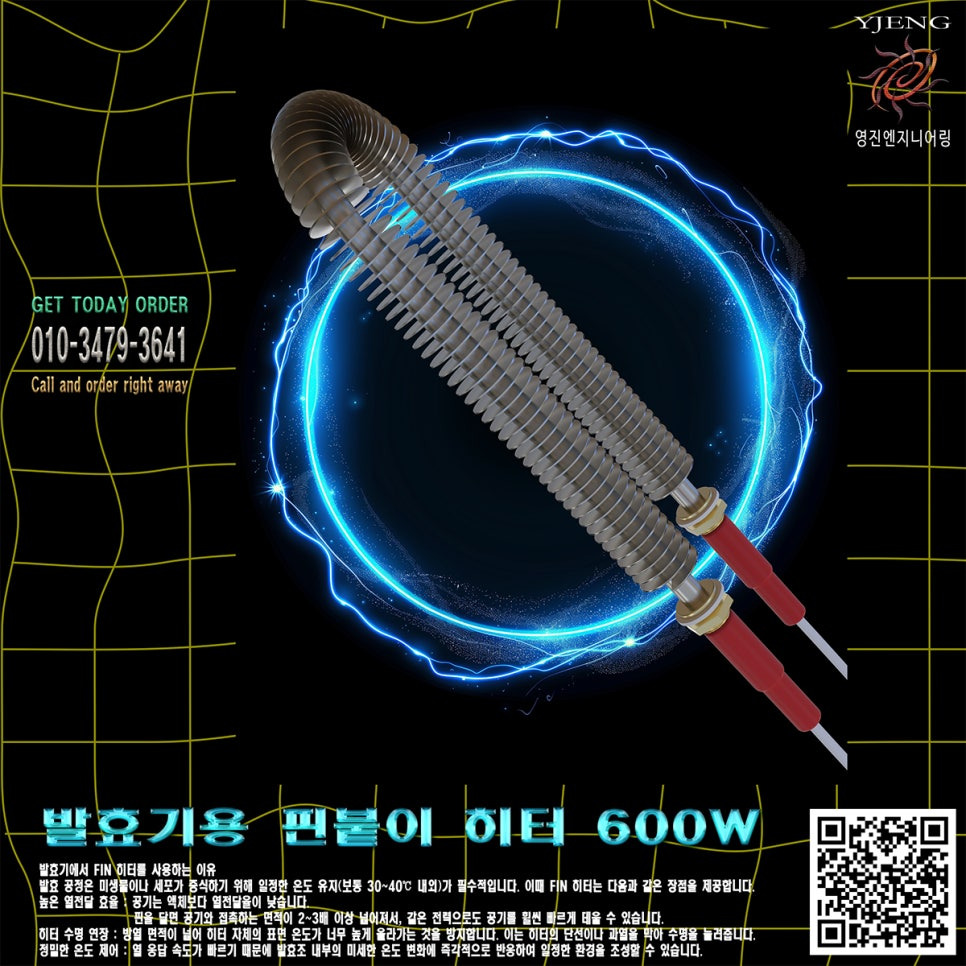

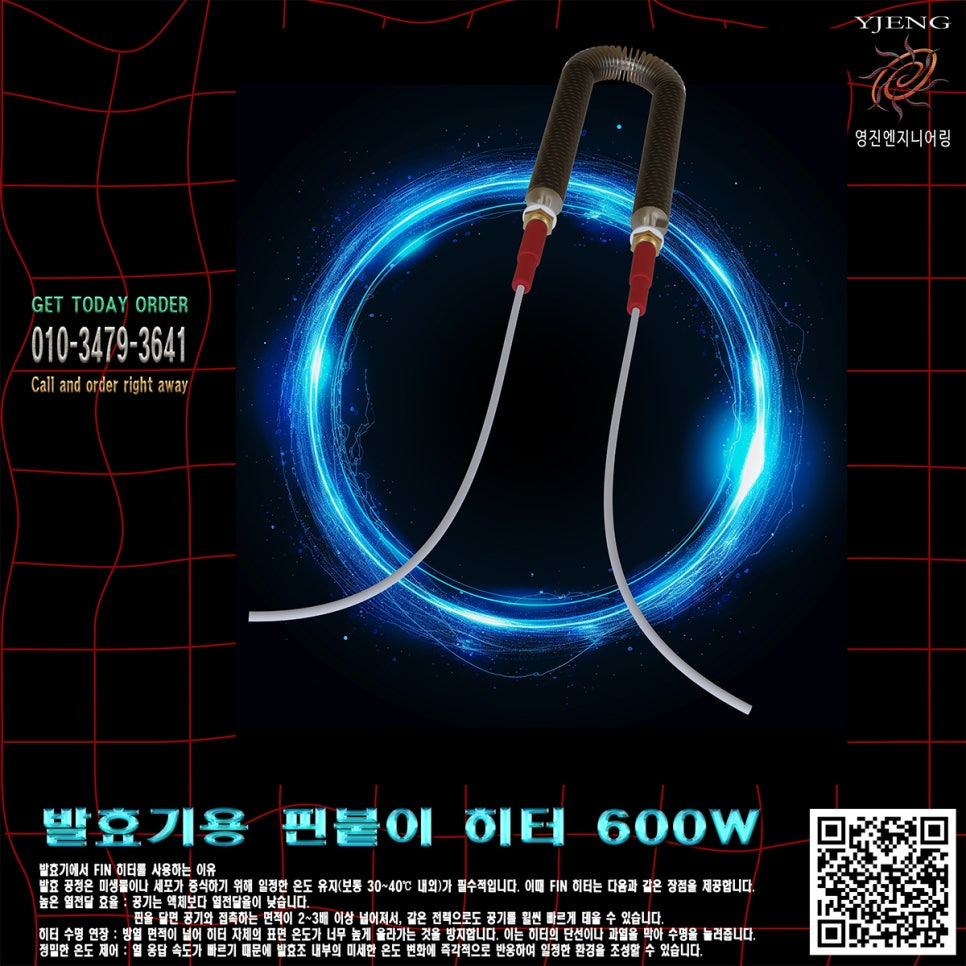

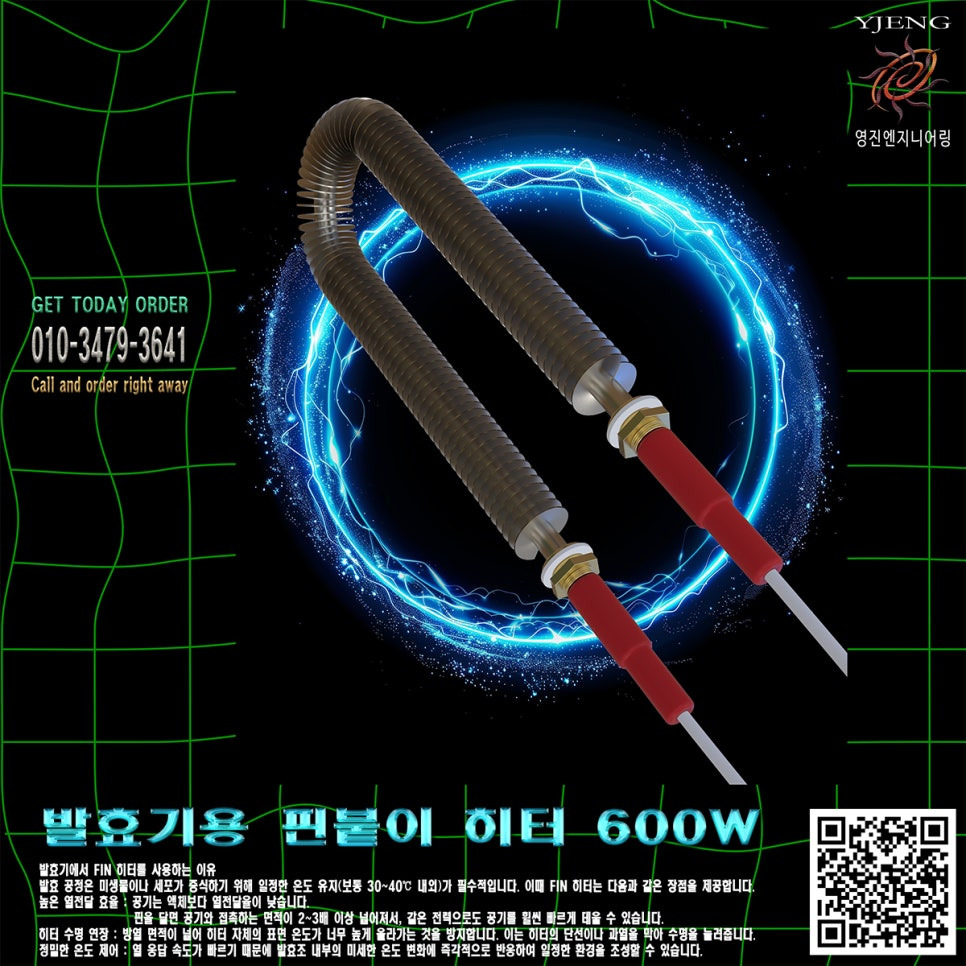

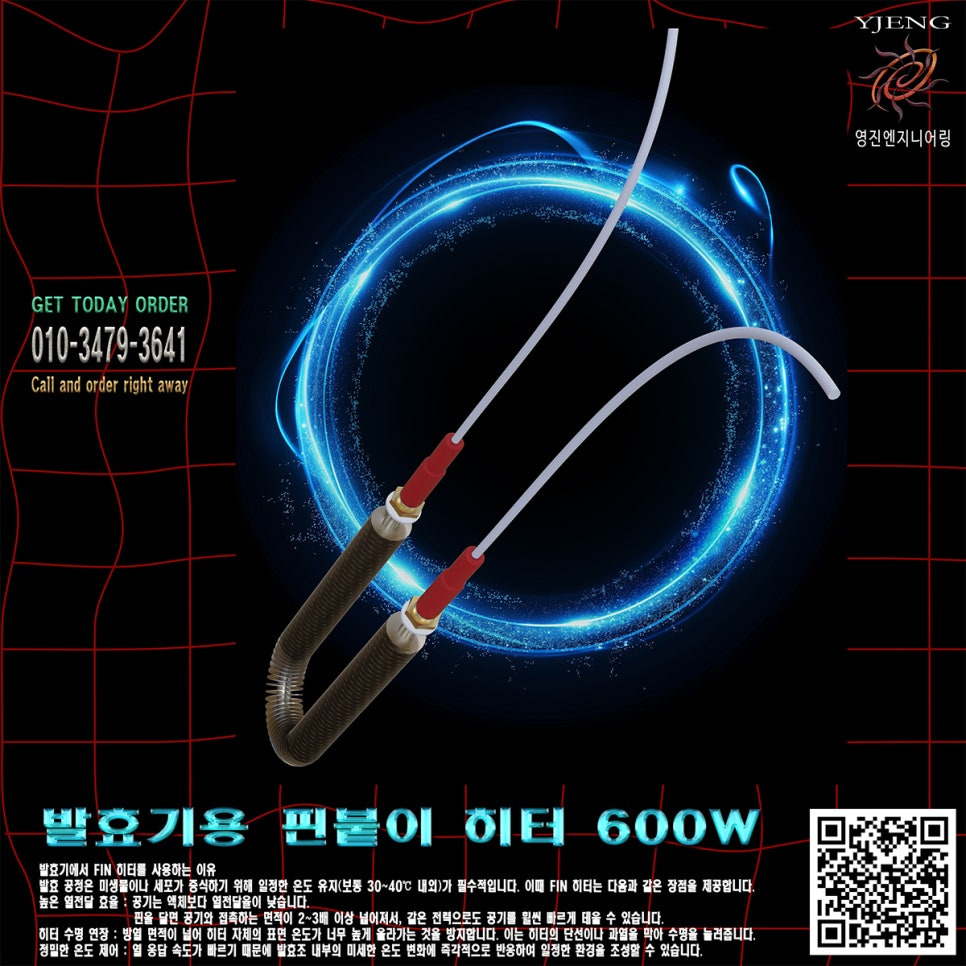

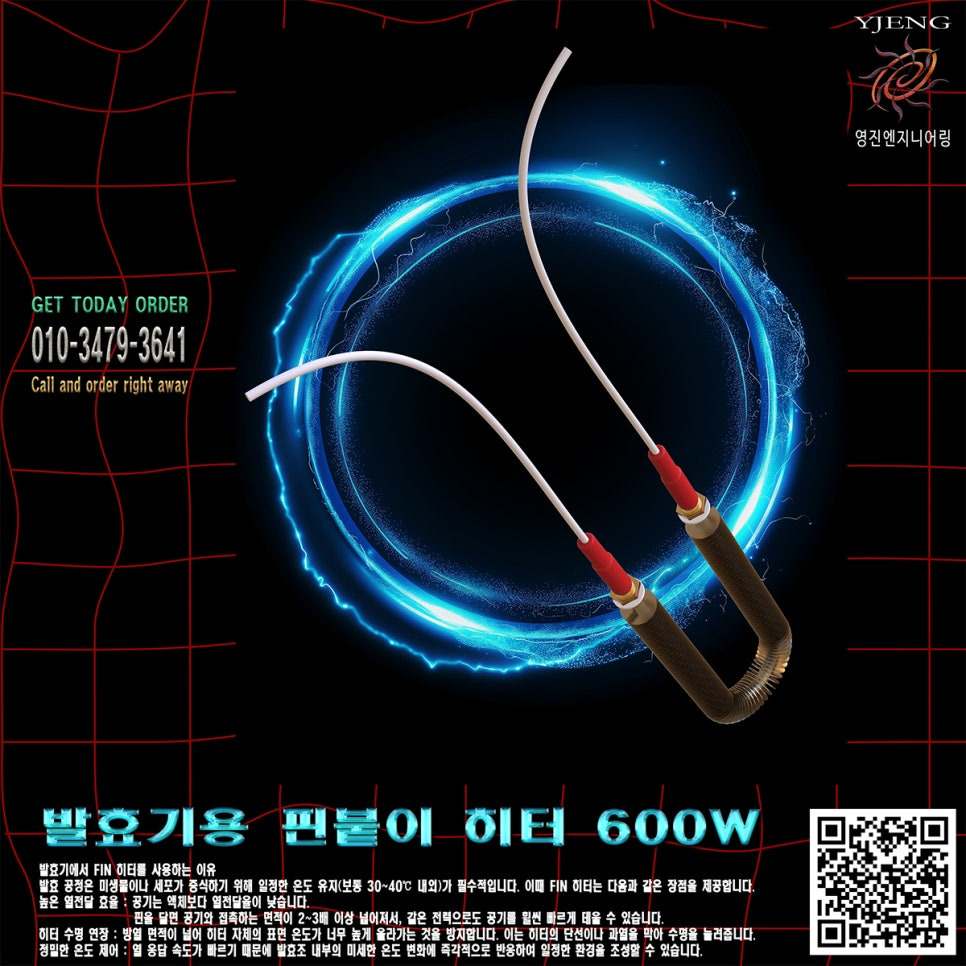

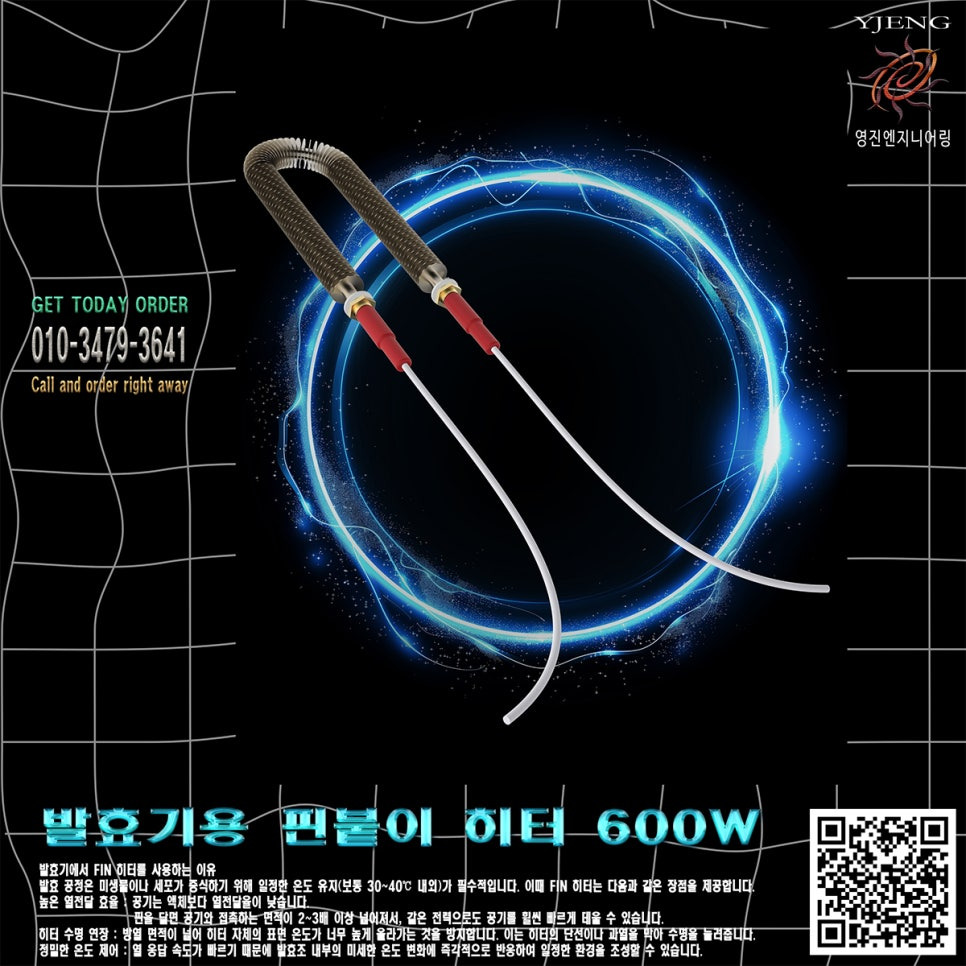

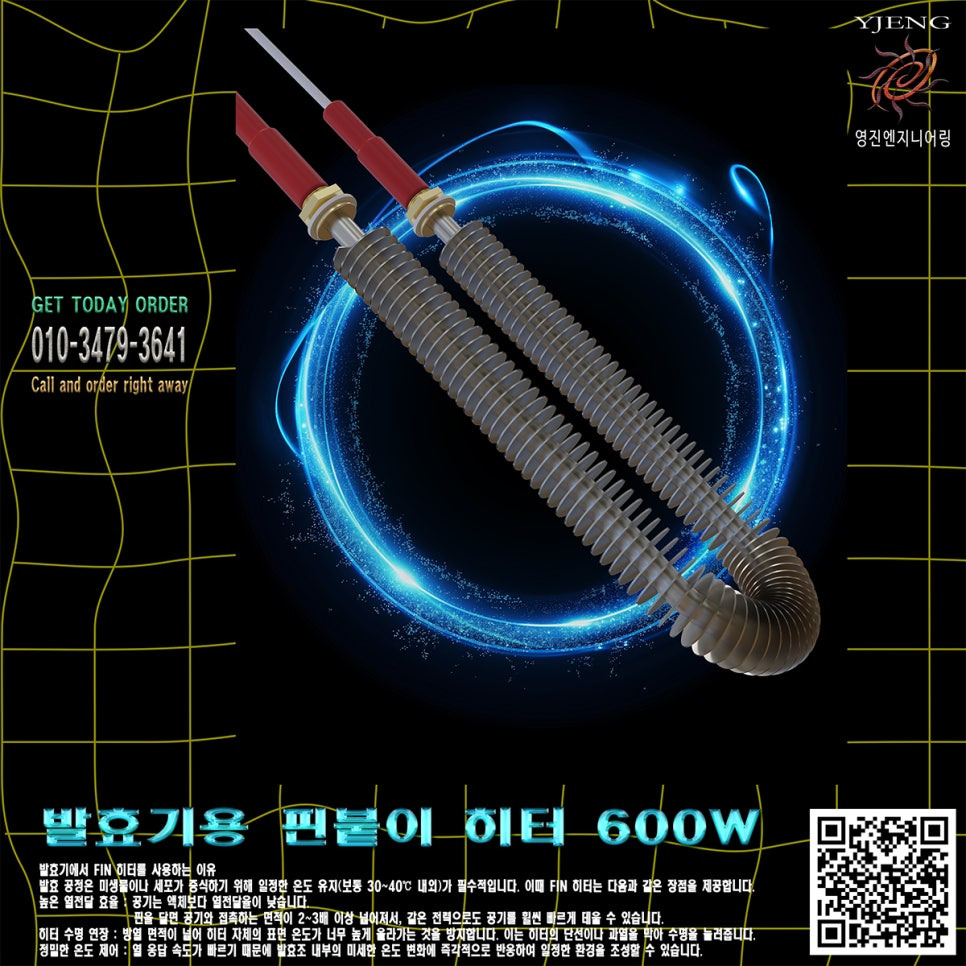

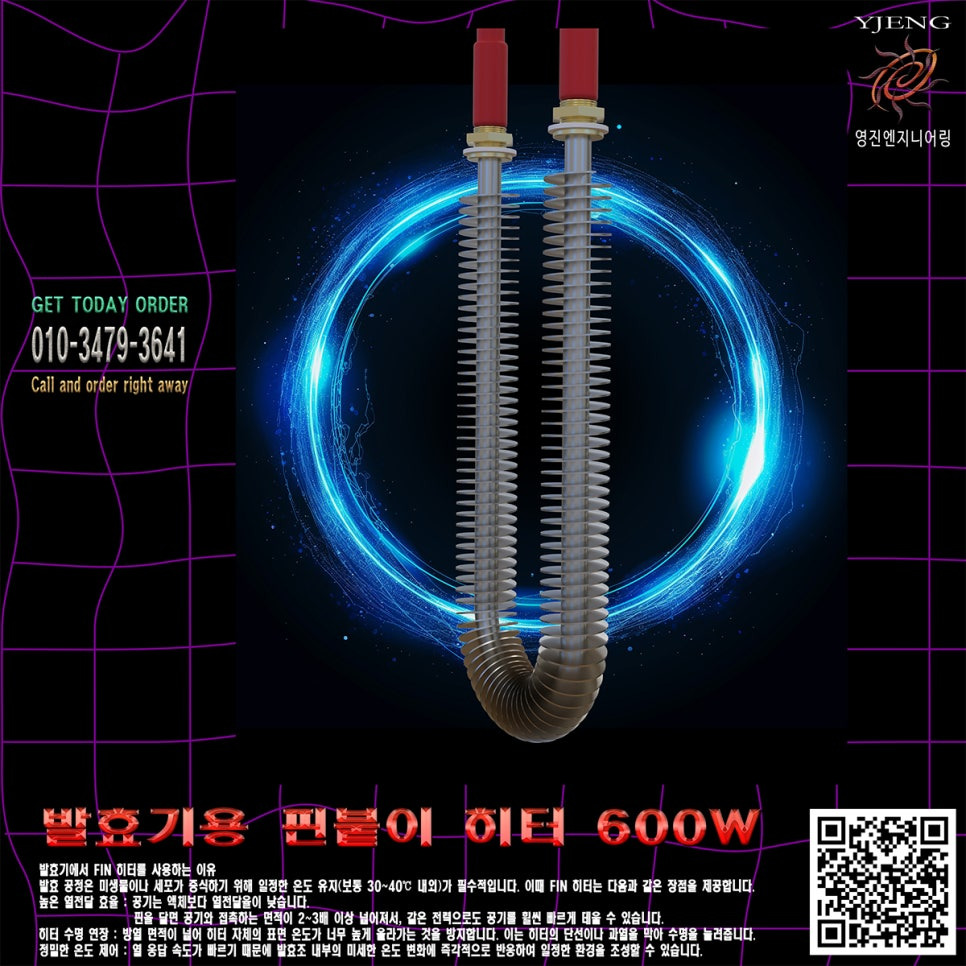

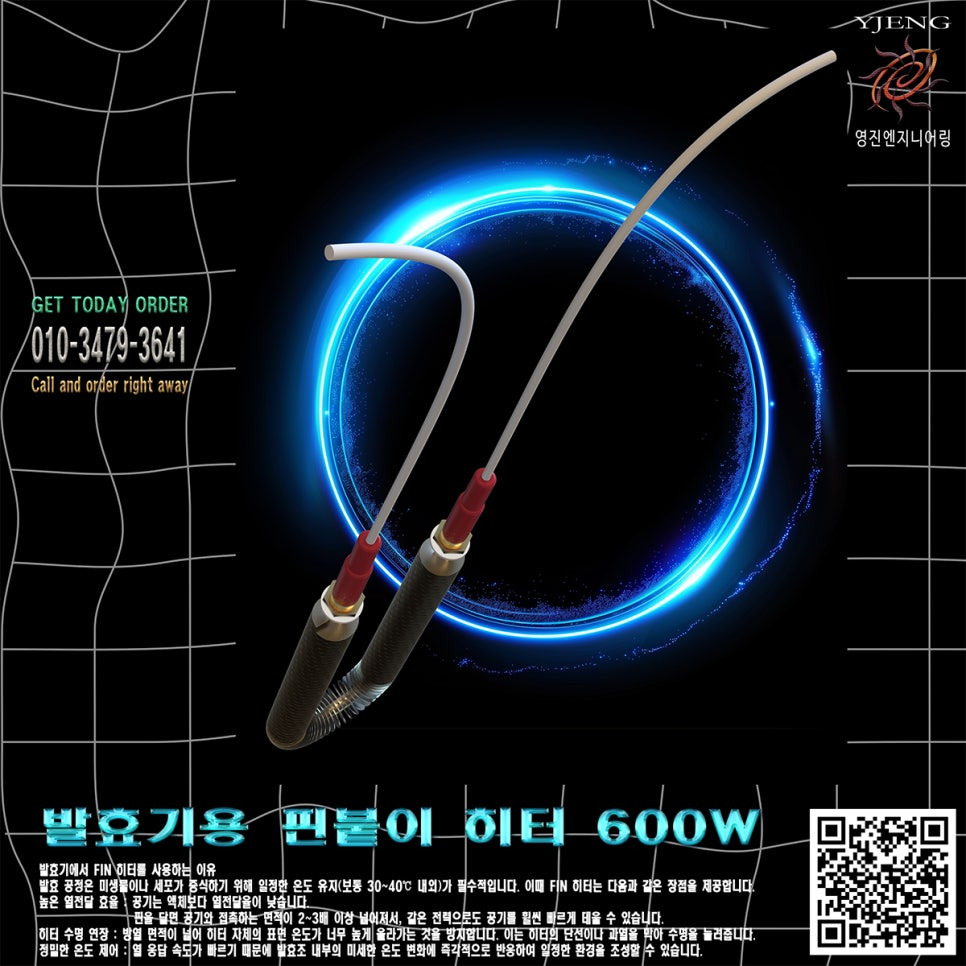

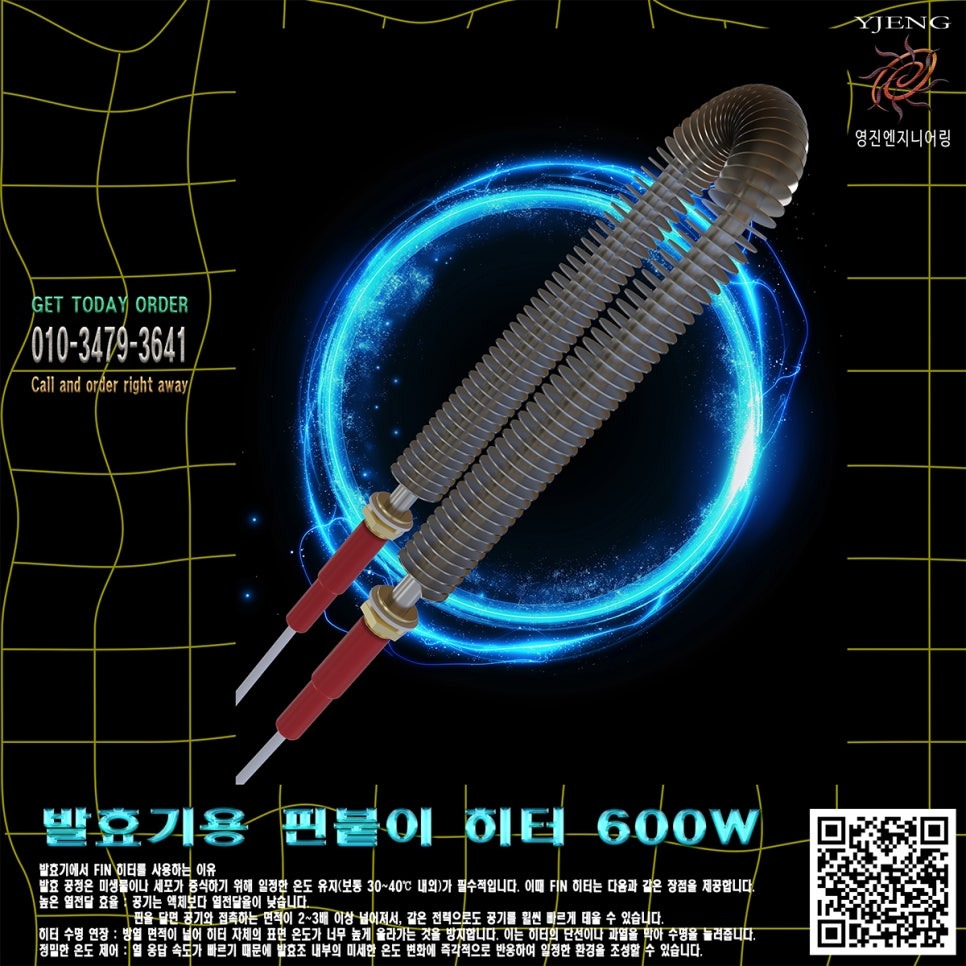

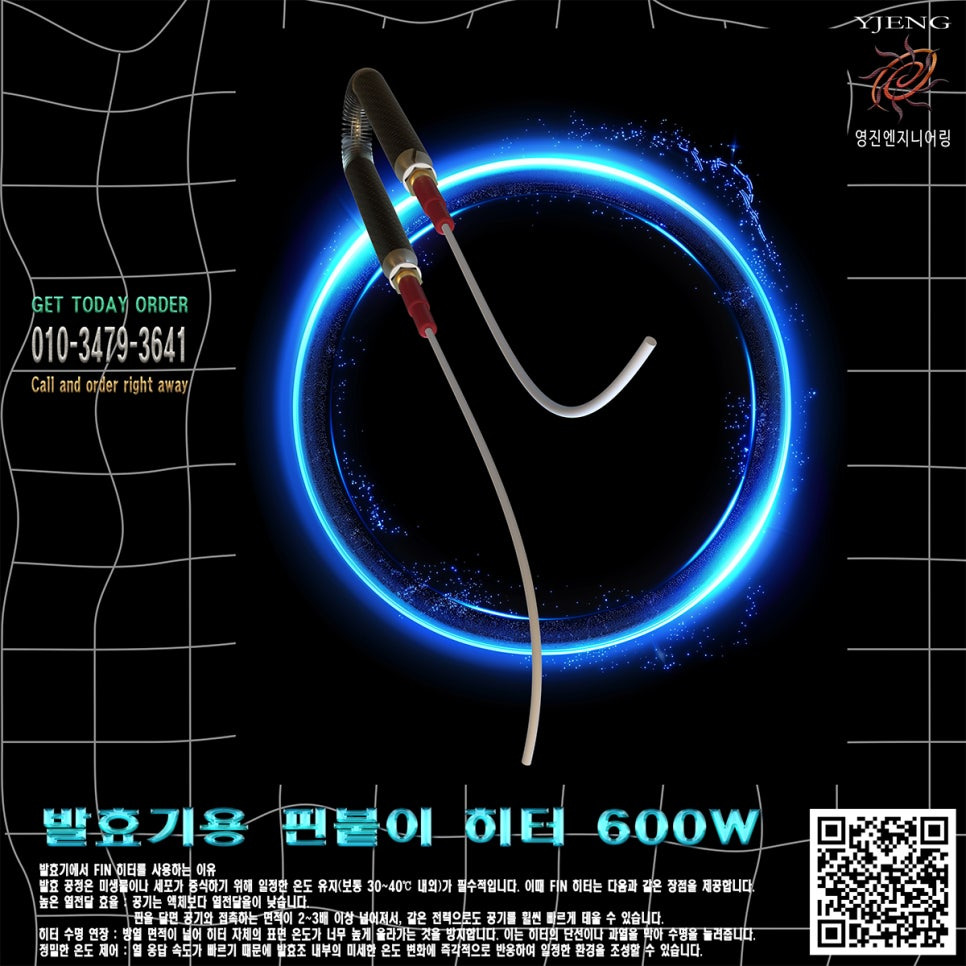

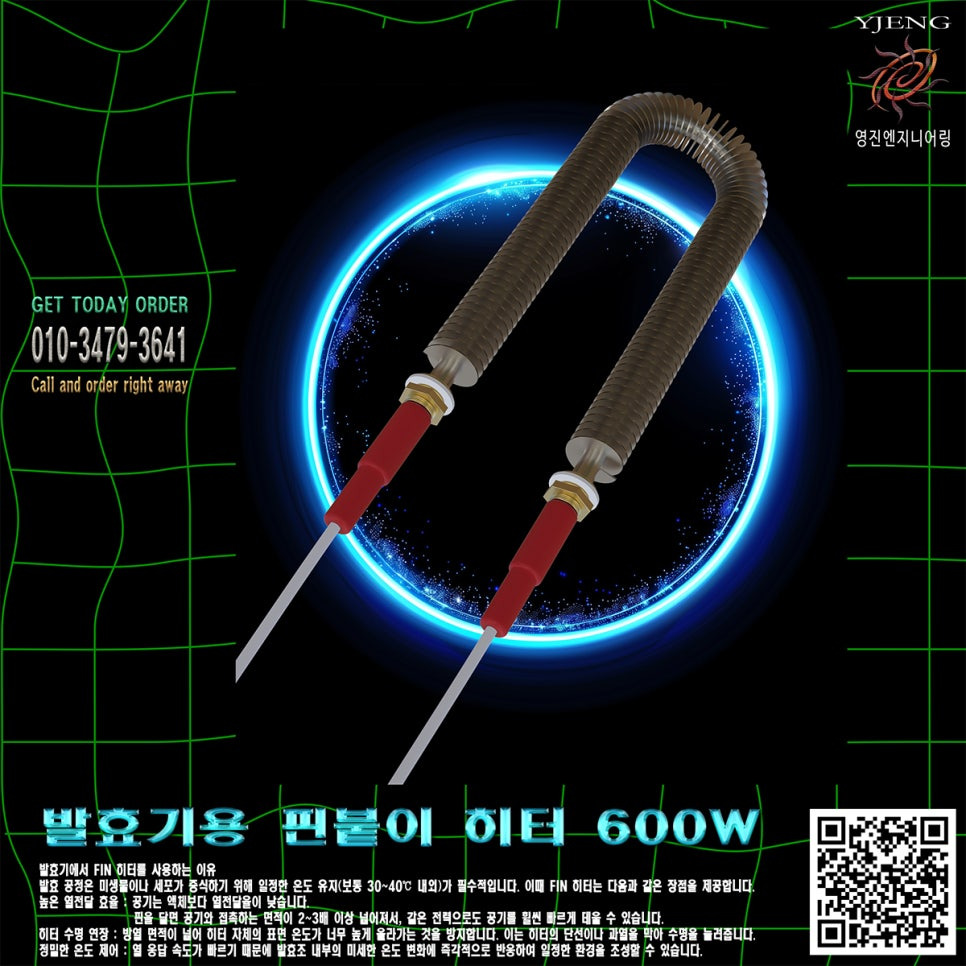

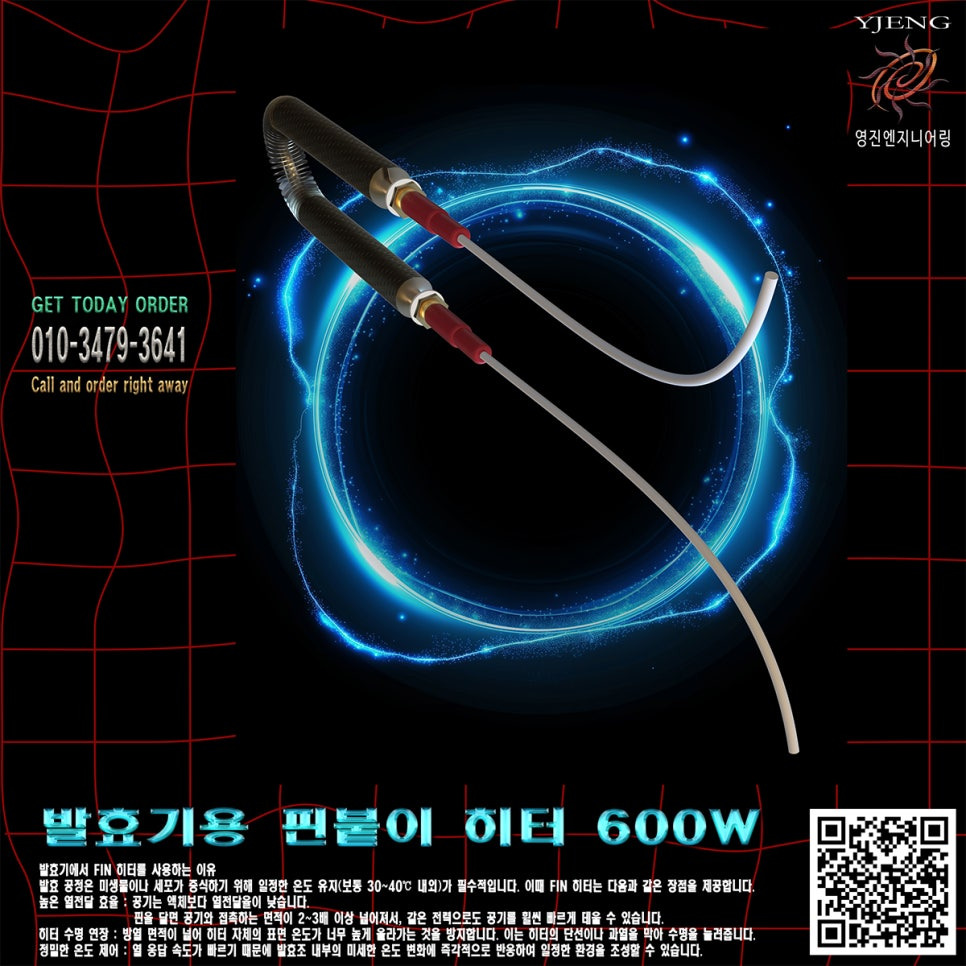

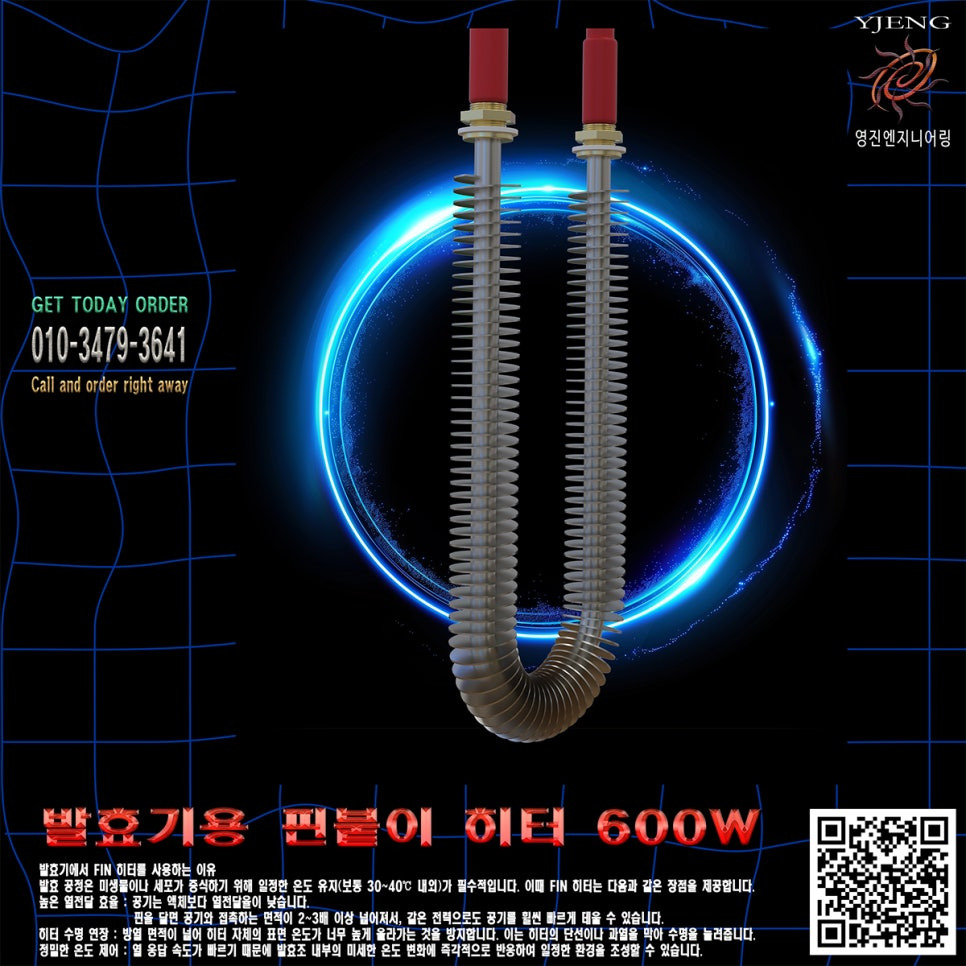

발효기(Fermenter)용 FIN(핀)붙이 히터

발효기(Fermenter)용 FIN(핀)붙이 히터는 발효기 내부의 온도를 정밀하게 제어하고 유지하기 위해 설계된 가열 장치입니다.

주로 공기 가열(기체 가열)이나 간접 가열 방식에 많이 사용됩니다.

상세한 특징과 장점, 용도는 아레와 같습니다.

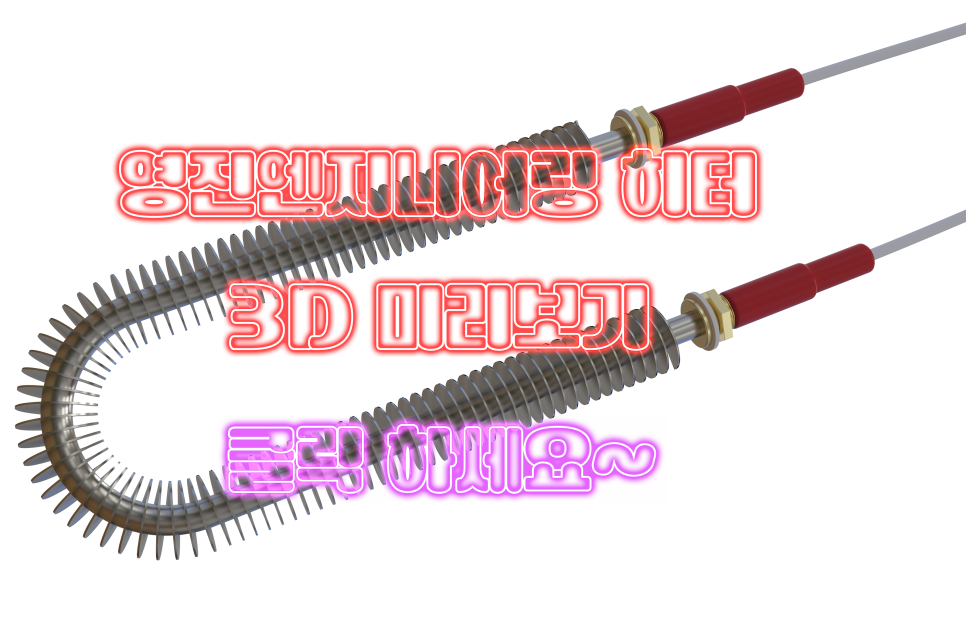

1. FIN(핀)붙이 히터란?

FIN붙이 히터는 다음과 같은 구조로 되어 있습니다:

• 히터 튜브(발열관) : 내부에 니크롬선(발열선)이 들어 있음
• 금속 핀(Fin) : 히터 외부에 촘촘히 감겨 있음
• 전원 단자부 : 전기 연결 부분

👉 핀(Fin)이 붙어 있어서 열 방출 면적이 크게 증가합니다.

일반적인 시스(Sheath) 히터의 표면에 금속판(핀)을 나선형으로 감거나 부착한 형태입니다.

핵심 원리 : 히터의 표면적을 넓혀서 열전달 효율을 극대화하는 것입니다.

2. 발효기에서 FIN 히터를 사용하는 이유

a) 전기를 공급하면 내부 발열선이 가열됨

b) 열이 튜브 → 핀으로 전달됨

c) 핀이 공기와 접촉하여 열을 빠르게 전달

d) 팬(송풍기)로 공기를 순환시켜 발효실 내부 온도를 균일하게 유지

발효 공정은 미생물이나 세포가 증식하기 위해 일정한 온도 유지(보통 30~40℃ 내외)가 필수적입니다.

이때 FIN 히터는 다음과 같은 장점을 제공합니다.

높은 열전달 효율 : 공기는 액체보다 열전달율이 낮습니다.

핀을 달면 공기와 접촉하는 면적이 2~3배 이상 넓어져서, 같은 전력으로도 공기를 훨씬 빠르게 데울 수 있습니다.

히터 수명 연장 : 방열 면적이 넓어 히터 자체의 표면 온도가 너무 높게 올라가는 것을 방지합니다.

이는 히터의 단선이나 과열을 막아 수명을 늘려줍니다.

정밀한 온도 제어 : 열 응답 속도가 빠르기 때문에 발효조 내부의 미세한 온도 변화에 즉각적으로 반응하여,

일정한 환경을 조성할 수 있습니다.

핀 히터의 장점 요약 :

• ✅ 열 전달 면적이 넓어 가열 속도가 빠름
• ✅ 온도 편차가 적음
• ✅ 송풍과 함께 사용 시 균일 가열
• ✅ 비교적 컴팩트한 크기

3. 주요 사양 및 특징

재질 : 발효기 내부는 습도가 높거나 부식성 가스가 발생할 수 있어 보통 스테인리스강(SUS304, SUS316L)을 주로 사용합니다.

구조 : 직선형(I형), U형, W형 등 설치 공간에 맞게 제작 가능합니다.

송풍기(Fan)와 병행 : FIN 히터는 자연 대류보다는 강제 대류(송풍기 이용) 방식에서 효과가 극대화됩니다.

발효기 내부의 공기를 순환시키며 히터를 통과하게 하면 온도 편차를 줄일 수 있습니다.

4. 사용 시 주의사항

a) 핀 사이의 이물질 : 발효 과정에서 분진이나 습기가 핀 사이에 끼면 열전달 효율이 떨어지고,

화재의 위험이 있으므로 주기적인 청소가 필요합니다.

b) 와트 밀도(Watt Density) : 핀 히터라 하더라도 무조건 출력을 높이면 안 됩니다.

공기의 유속에 맞춰 적절한 전력 밀도를 설계해야 히터가 타지 않습니다.

c) 내식성 확인 : 배양하는 균주에 따라 산성이나 알칼리성 분위기가 형성될 수 있으므로,

그에 맞는 히터 피복 재질을 선택해야 합니다.

d) 용도 요약 : 건식 발효기 내부 공기 가열, 발효실(Incubator) 온조 유지용, 습도 조절 장치 내 공기 가열, 대형 발효 탱크의 외부 간접 가열(Air Jacket 방식), 발효기의 규모나 방식(액체 배양인지 고체 배양인지 등)에 따라 히터의 규격이 달라지므로,

설치 공간의 크기, 목표 온도, 송풍량**을 고려하여 전문 업체에 주문 제작하는 것이 일반적입니다.

일반적인 습식 히터와 건식 FIN 히터의 사용에 대한 차이와 목적

제과·제빵용 발효기(도우 프로퍼, Dough Proofer)에서 일반 습식 히터와 FIN(핀)붙이 히터를 구분해서 사용하거나 혼용하는 데에는 명확한 이유와 목적의 차이가 있습니다.

빵 반죽 발효에는 '온도' 와 '습도' 두 가지 요소가 모두 완벽해야 하기 때문입니다.

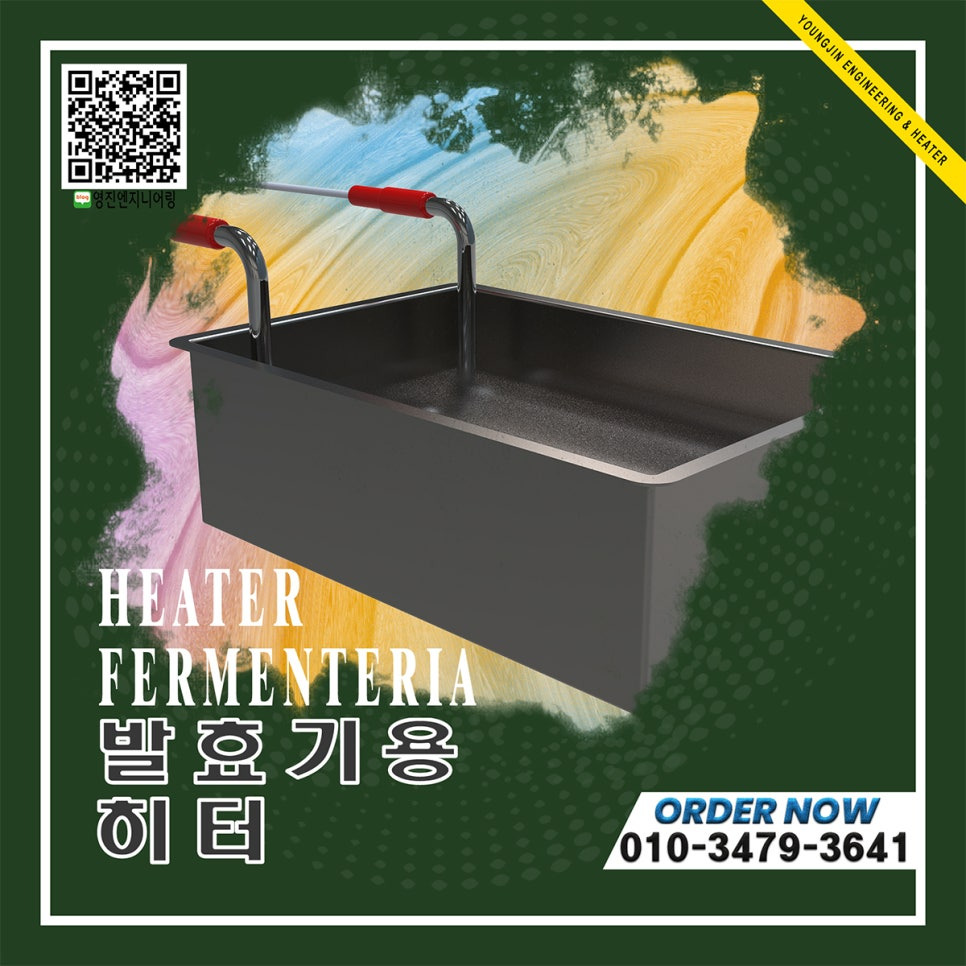

1. 일반 습식 히터 (Water Heater / Immersion Heater) :

이 히터는 발효기 하단의 물통(수조) 안에 잠겨 있는 히터입니다.

주 목적 : 습도 조절 (수증기 발생)

원리 : 물을 끓여서 수증기를 발생시킵니다. 이 수증기가 발효실 내부의 습도를 높여 반죽의 표면이 마르지 않게 합니다.

특징 : 물을 데워야 하므로 열 응답 속도가 다소 느리며, 주로 '습도'를 맞추는 데 치중합니다.

2. FIN(핀)붙이 히터 (Dry/Air Heater)

이 히터는 물에 잠기지 않고 공기 중에 노출되어 설치되며, 보통 대류용 팬(Fan) 앞에 위치합니다.

주 목적 : 공기 온도 조절 (건열 가열)

원리 : 공기를 직접 가열하여 발효기 내부 온도를 설정값(보통 35~40℃)으로 빠르게 올리고 유지합니다.

특징 (제빵 시 핀 히터를 쓰는 이유) :

a) 반죽의 '껍질 형성(Crusting)' 방지 : 습식 히터만 사용해서 온도를 올리려고 하면 과도한 수증기가 발생해 반죽이 축축해지고,

끈적거릴 수 있습니다. 반대로 건식 히터만 쓰면 반죽 표면이 말라버립니다.

핀 히터는 공기 온도를 정밀하게 제어하여 습도와 온도의 균형을 맞춥니다.

b) 빠른 회복력 : 제과점에서는 발효기 문을 자주 여닫습니다.

이때 빠져나간 온도를 가장 빠르게 복구할 수 있는 것이 팬과 결합된 핀 히터입니다.

(핀 덕분에 열전달 면적이 넓어 공기를 순환시키며 데우는 데 최적입니다.)

c) 결로 방지 : 내부 온도가 너무 낮고 습도만 높으면 천장에서 물방울이 떨어져 빵 반죽에 닿아 상품성이 떨어집니다.

핀 히터는 내부 벽면과 공기 온도를 적절히 유지해 결로를 막아줍니다.

3. 두 히터의 비교 및 조합

보통 고급 발효기나 전문 제빵용 장비에는 두 종류의 히터가 모두 들어갑니다.

결론 : 제과점에서 FIN붙이 히터를 사용하는 목적

1. 정밀한 온도 관리 : 이스트(효모)가 가장 활발하게 활동하는 온도를 편차 없이 맞추기 위함입니다.

2. 효율적인 공기 순환 : 핀 히터는 방열 면적이 넓어 팬(Fan)과 함께 사용할 때 발효실 구석구석까지 일정한 온도를 전달합니다.

(빵이 어느 위치에 있든 동일하게 발효되도록 함)

3. 습도 조절 보조 : 습식 히터로 만든 습기가 적정 온도에서 유지되도록 도와,

반죽 표면이 너무 젖거나 너무 마르지 않는 '최적의 밸런스'를 잡는 역할을 합니다.

즉, 습식 히터는 '습기'를 만들고, FIN붙이 히터는 그 습기가 머무는 '공기 온도'를 책임진다고 보시면 됩니다.

실제 제과점에서 습식 히터(수조 가열)와 FIN붙이 히터(공기 가열)를 동시에 사용하는 이유는?

빵 반죽이 생물처럼 예민하기 때문입니다. 발효는 단순히 따뜻하게만 하는 것이 아니라

온도 35℃ + 습도 80~85%**처럼 정밀 조건이 필요합니다.

👉 하나의 히터로 동시에 맞추면 제어 오차가 커집니다.

👉 그래서 기능을 분리합니다.

단순히 뜨겁게 만드는 것이 아니라, '온도'와 '습도'라는 두 마리 토끼를 독립적으로 완벽하게 제어하기 위한 전략입니다.

그 구체적인 이유는 다음과 같습니다.

1. 온도와 습도의 독립적 제어 (가장 중요한 이유)

습식 히터만 쓸 경우 : 온도를 높이려고 물을 계속 끓이면 습도가 100%에 가까워져 반죽 표면이 떡처럼 끈적거리고 흐물거립니다.

반대로 습도를 맞추려고 히터를 끄면 온도도 같이 떨어집니다.

FIN붙이 히터만 쓸 경우 : 온도는 잘 올라가지만 공기가 너무 건조해져 반죽 표면이 말라비틀어지고 딱딱한 껍질(Crust)이 생겨

빵이 제대로 부풀지 못합니다.

함께 사용하면 : 습식 히터는 목표 습도(예: 80%)를 맞추고, FIN 히터는 목표 온도(예: 38℃)를 맞추어,

서로 간섭 없이 최적의 발효 환경을 유지할 수 있습니다.

​

제과점에서는 : 빵 종류가 다양하기 (식빵, 크루아상, 단팥빵, 하드계열 빵, 등을 동시에 발효) 때문에

빵 종류에 따라 :

• 필요한 습도 다름
• 발효 속도 다름

👉 분리 제어가 가능해야 대응이 쉽습니다.

​

만약 한 가지만 사용한다면, 발생하는 문제점은?

🔹 습식 히터만 사용

• 습도는 잘 맞음
• 온도 편차 발생
• 대형에서는 한계

🔹 FIN 히터만 사용

• 온도는 정확
• 습도 부족
• 반죽 표면 마름의 현상이 발생합니다.

2. 문을 여닫을 때의 빠른 복구력 (회복성)

제과점은 작업 특성상 반죽을 넣고 빼기 위해 발효기 문을 자주 여닫습니다.

이때 열기와 습기가 순식간에 빠져나갑니다.

FIN 히터는 팬(Fan)과 함께 작동하여 공기를 직접 가열하므로, 문을 닫은 후 수 초 내에 설정 온도로 복구합니다.

물을 데워 증기를 만드는 습식 히터보다 훨씬 빠릅니다.

이 빠른 회복이 효모(이스트)의 활동이 끊기지 않게 돕습니다.

3. 발효실 내부의 '온도 균일성' (편차 제거)

일반 습식 히터는 수조 근처만 뜨겁고 구석은 온도가 낮을 수 있습니다.

FIN 히터는 공기 흐름을 타도록 설계되어 있어, 팬이 회전하며 뜨거워진 공기를 발효기 내부 구석구석으로 보냅니다.

맨 위 칸의 빵과 맨 아래 칸의 빵이 동일한 속도로 발효되게 하려면 FIN 히터를 통한 강제 대류가 필수적입니다.

4. '비 내림' 현상(결로) 방지

습식 히터만 사용해 내부 습도가 높은 상태에서 공기 온도가 낮으면, 발효기 천장과 벽면에 물방울이 맺힙니다.

이 물방울이 반죽 위로 떨어지면 빵 표면에 얼룩이 생기고 반죽이 손상됩니다.

FIN 히터가 공기를 따뜻하게 유지해주면 공기가 머금은 수증기가 물방울로 변하지 않고 기체 상태를 유지하게 되어,

'천장에서 비가 내리는 현상'을 막아줍니다.

5. 제품 품질(식감과 모양)의 완성도

습식 히터 : 빵 표면을 촉촉하고 유연하게 만들어 발효 시 반죽이 최대한으로 팽창할 수 있는 '신축성'을 부여합니다.

FIN 히터 : 내부 온도를 일정하게 유지해 효모가 가스를 일정하게 내뿜도록 하여 빵의 결(기공)을 고르게 만듭니다.

요약 : 전문가의 관점 제과점에서 이 두 방식을 함께 쓰는 이유는 "반죽이 마르지 않으면서도(습도), 가장 빠르고 고르게 부풀 수 있는(온도) 환경"을 만들기 위해서입니다.

습식 히터 = 빵의 피부(표면) 보호

FIN붙이 히터 = 빵의 심장(효모 활동) 관리

이 두 시스템이 박자를 맞춰야만 겉은 매끈하고 속은 촉촉한, 균일한 품질의 빵이 탄생하게 됩니다.

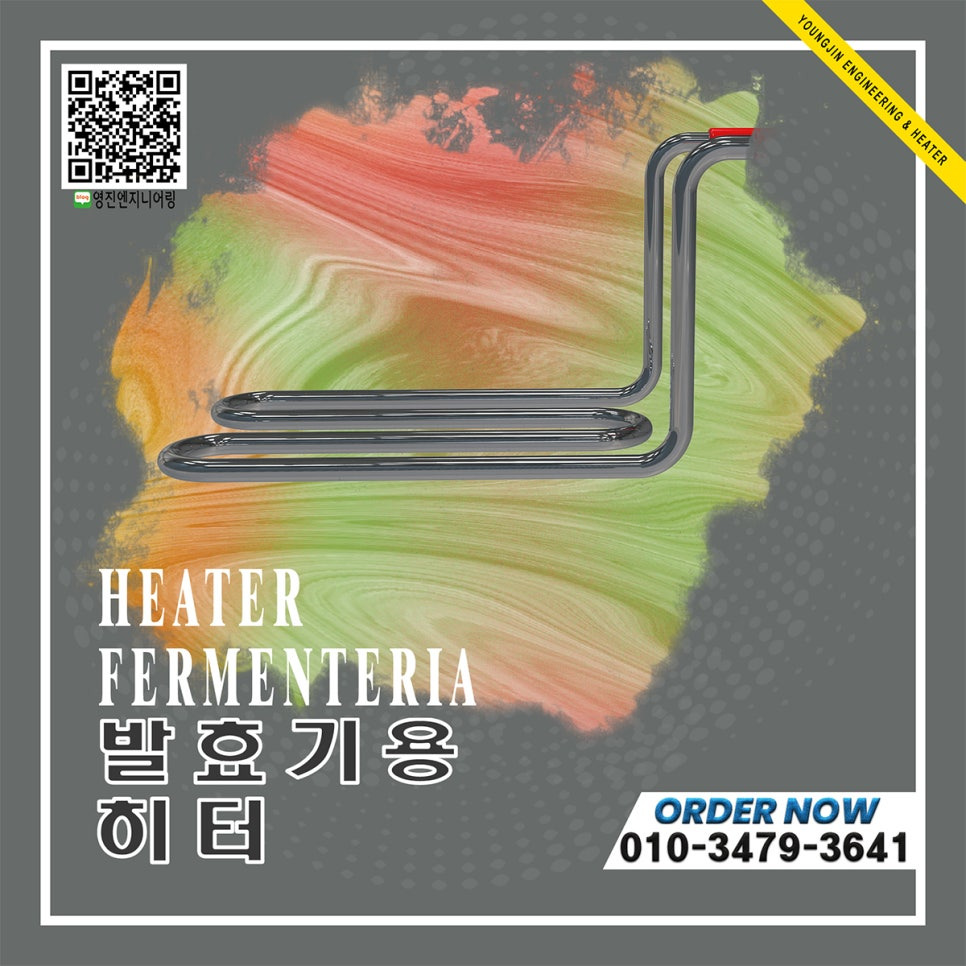

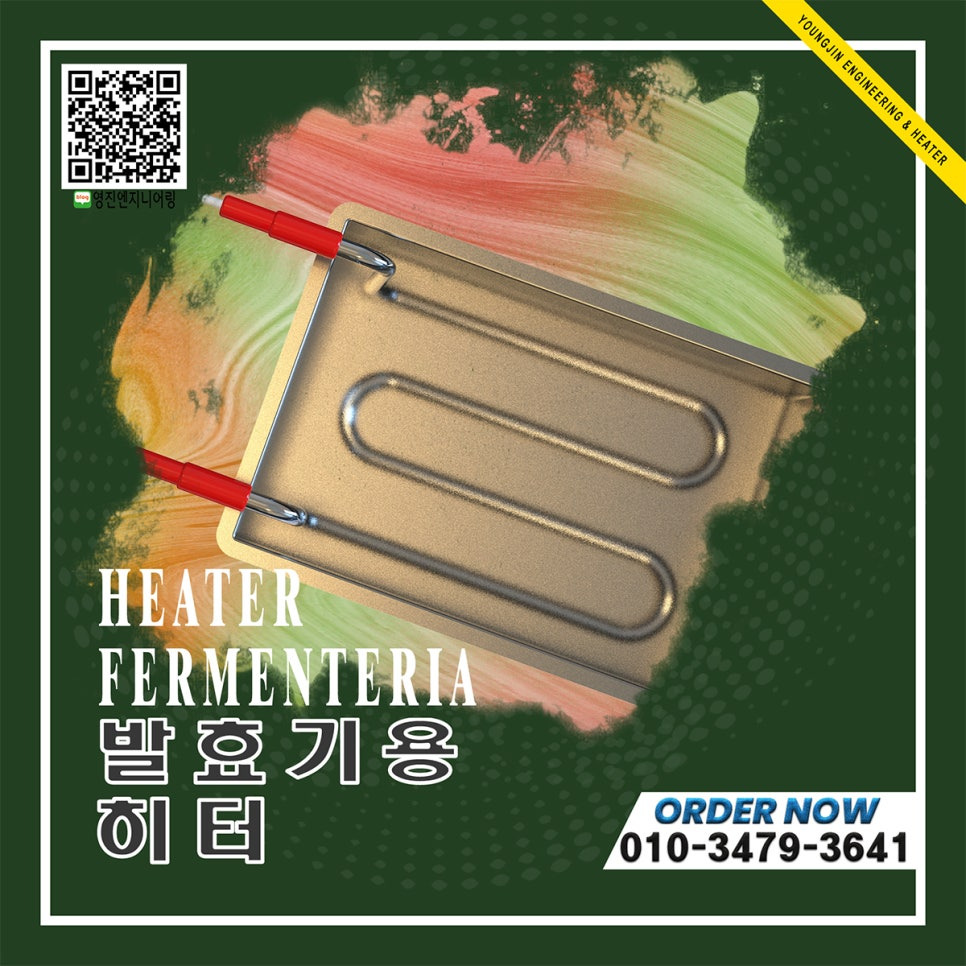

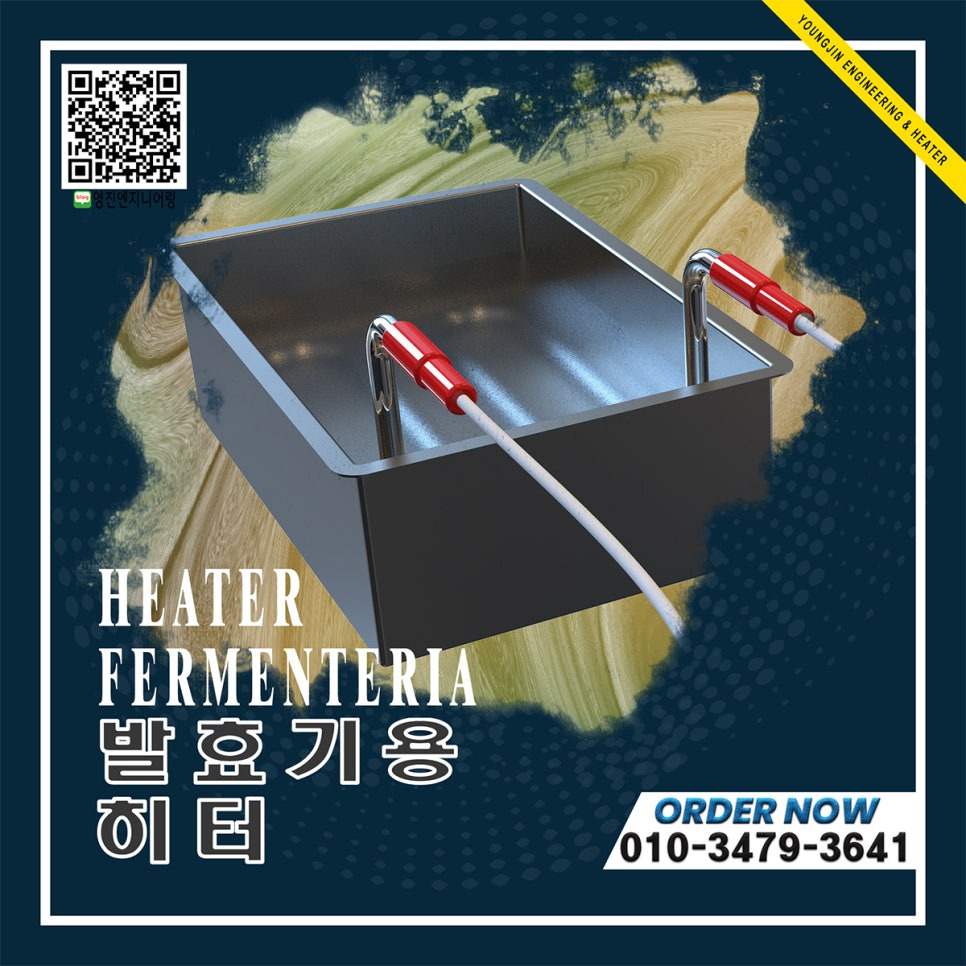

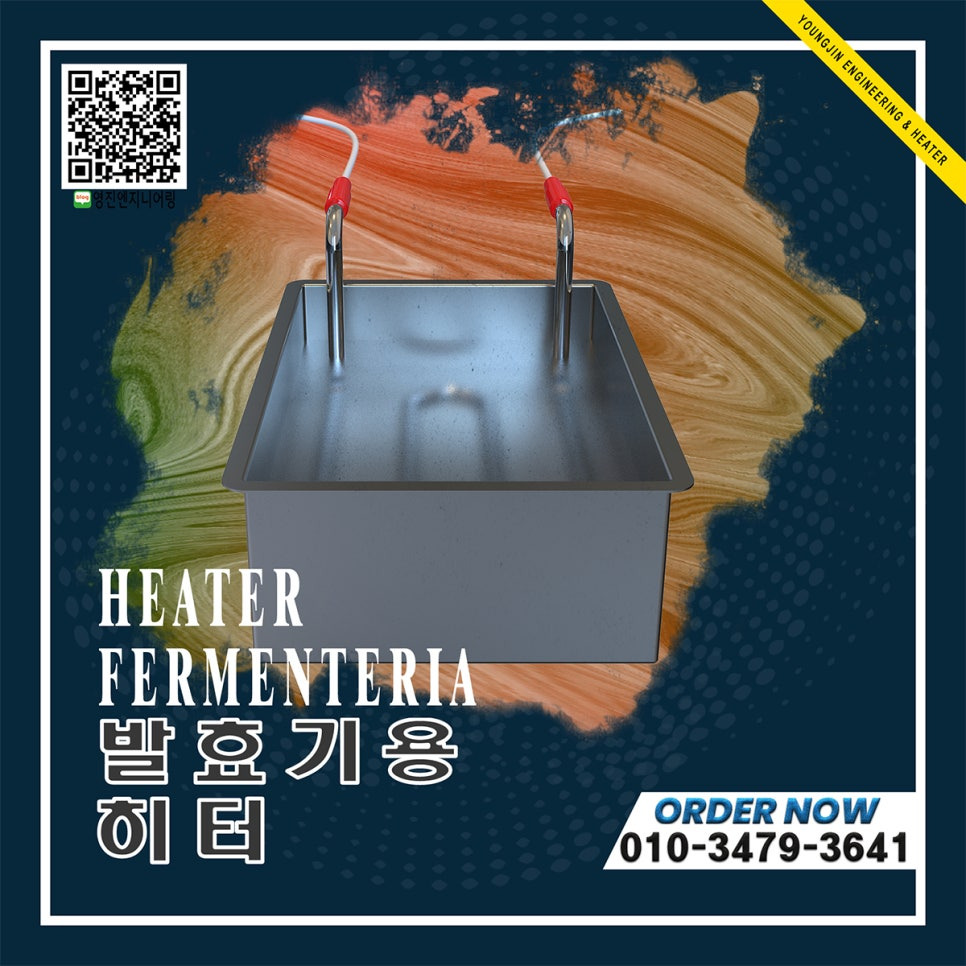

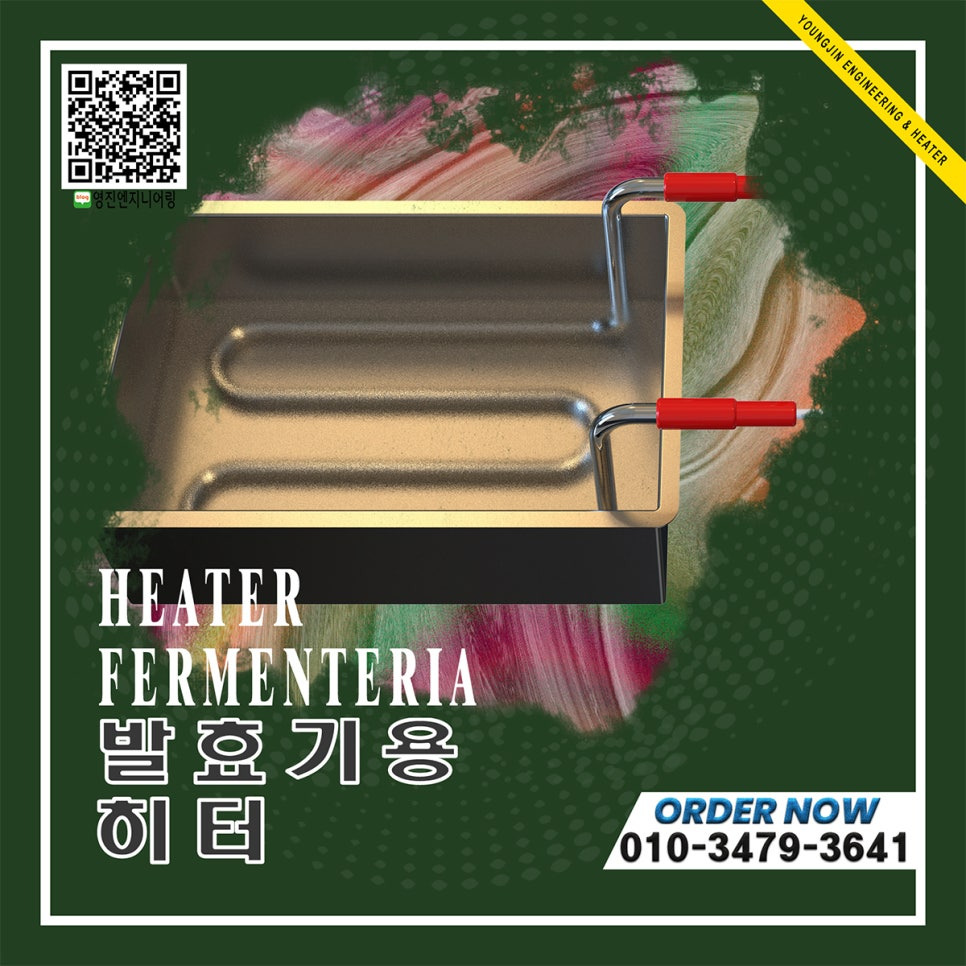

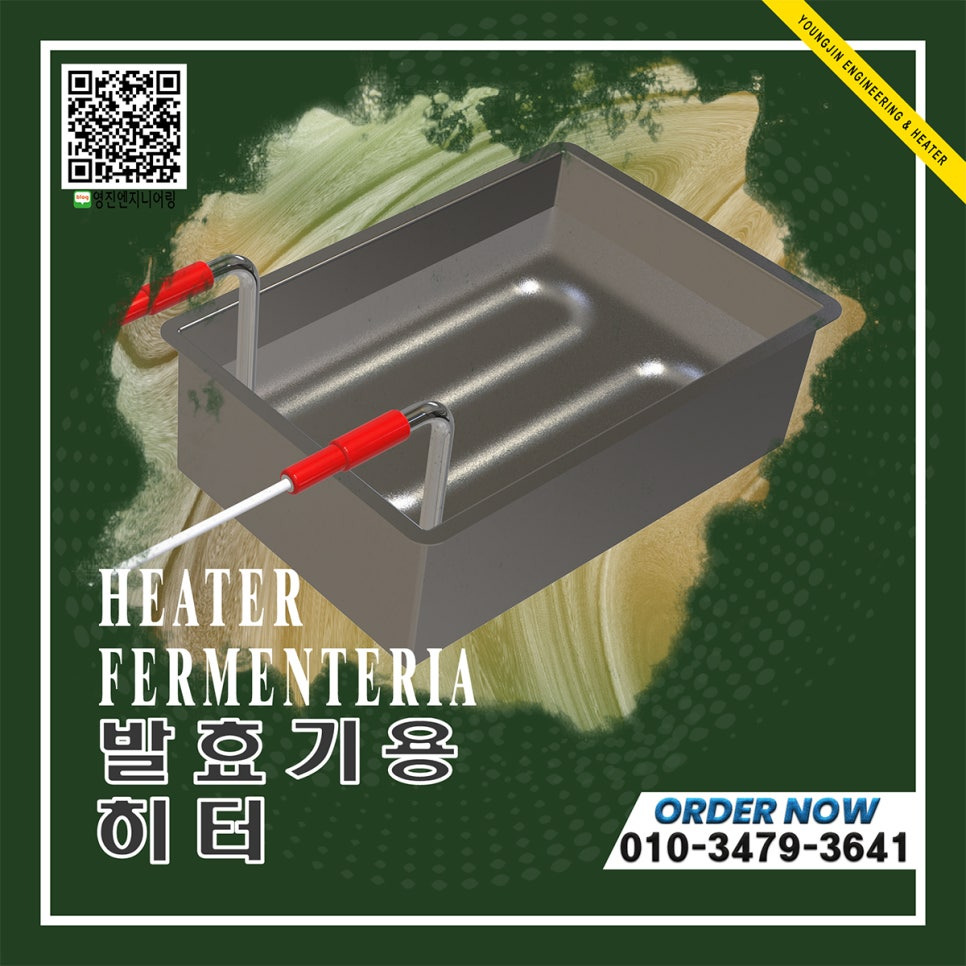

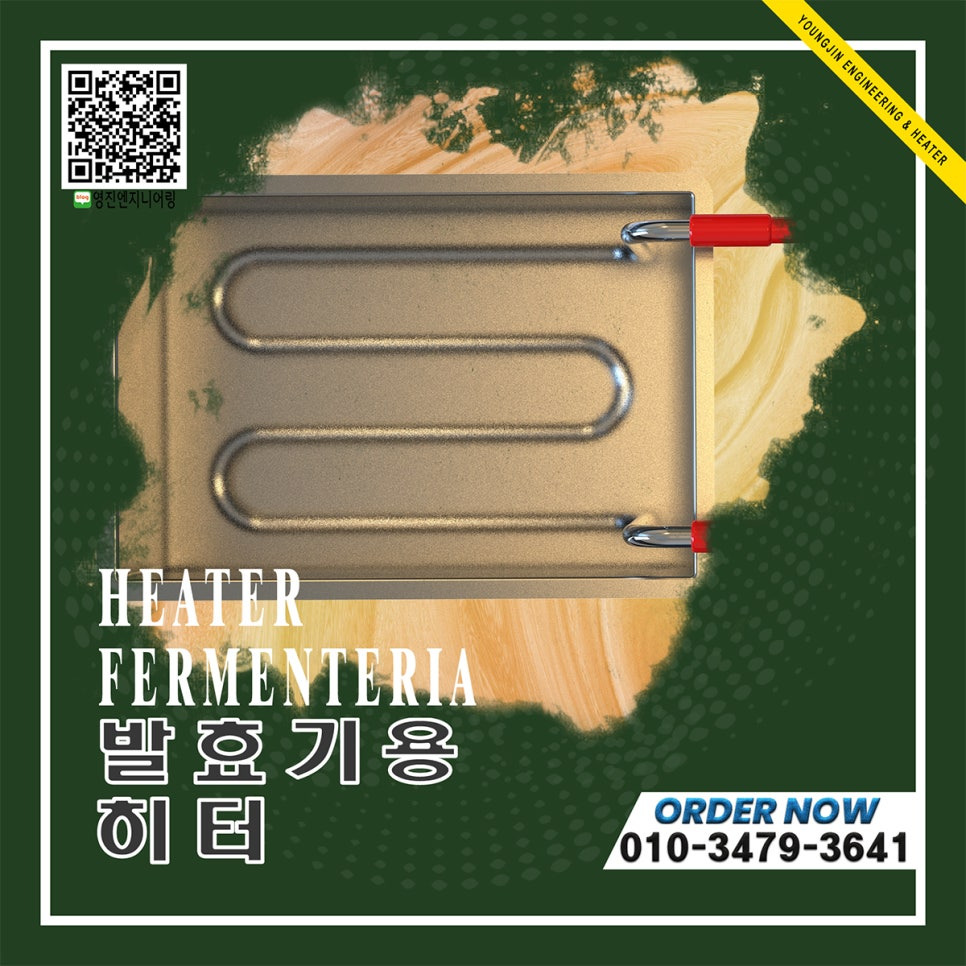

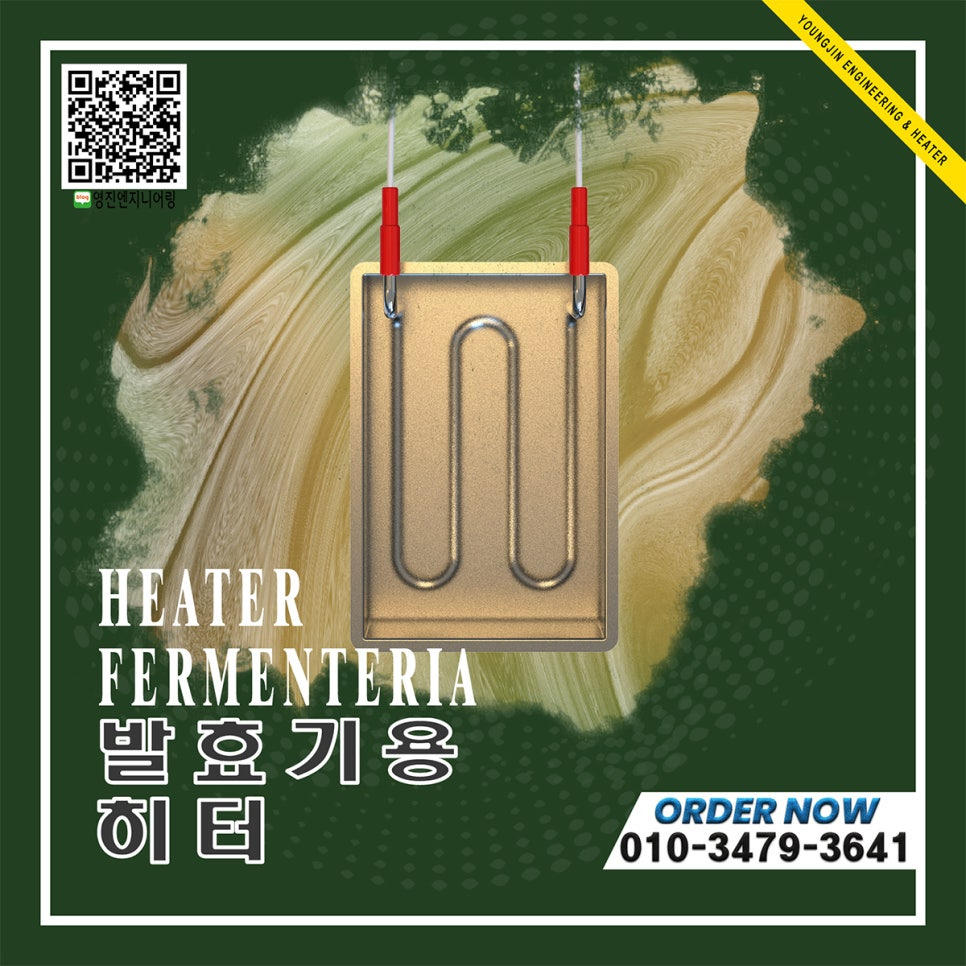

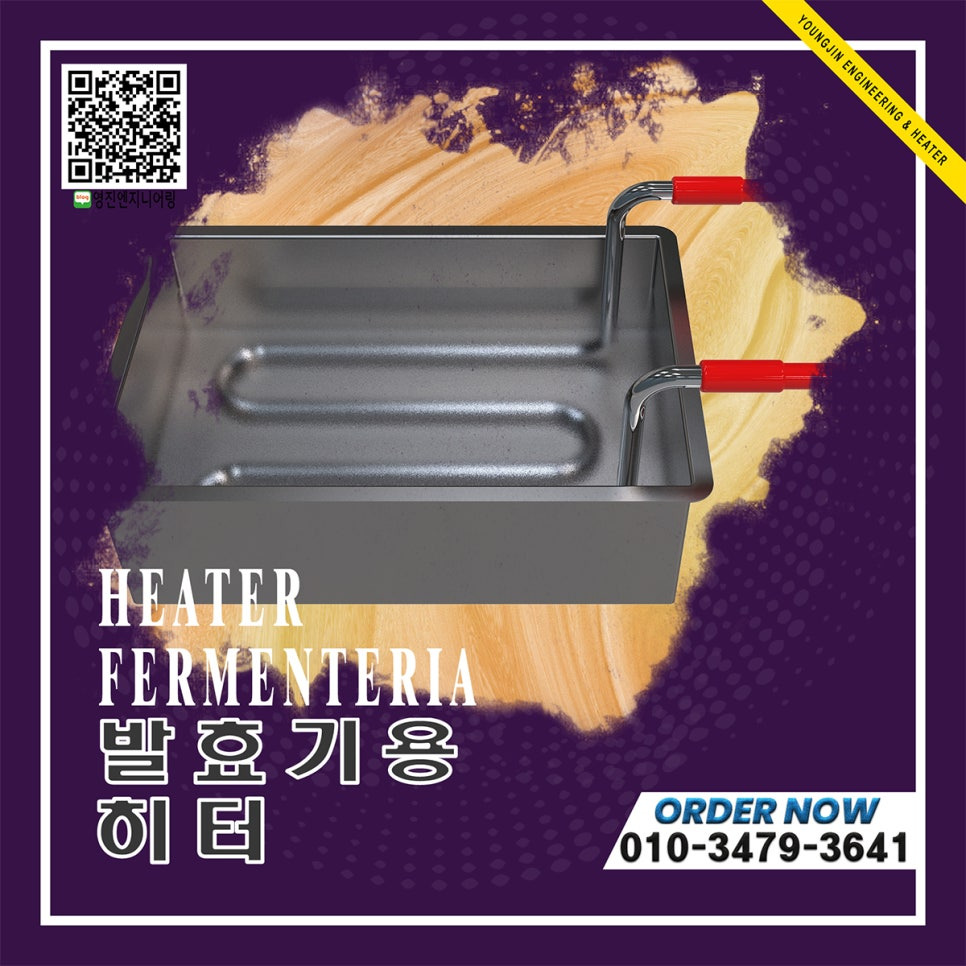

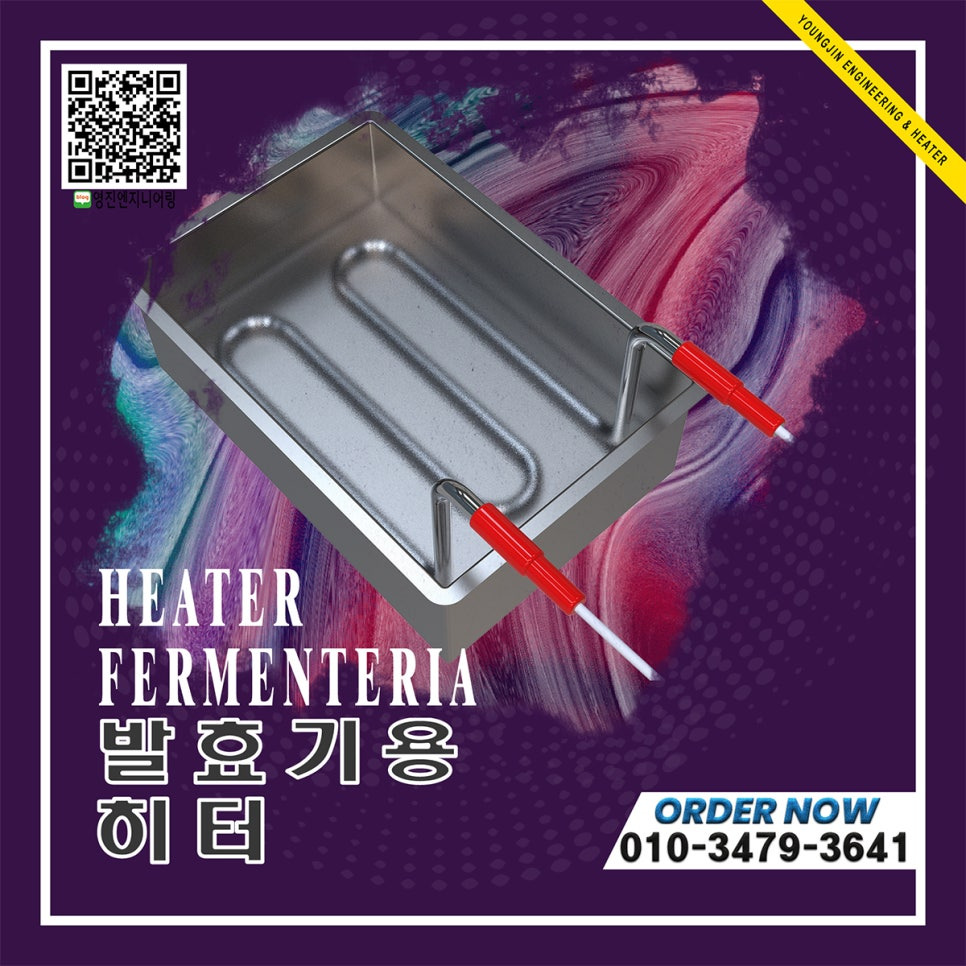

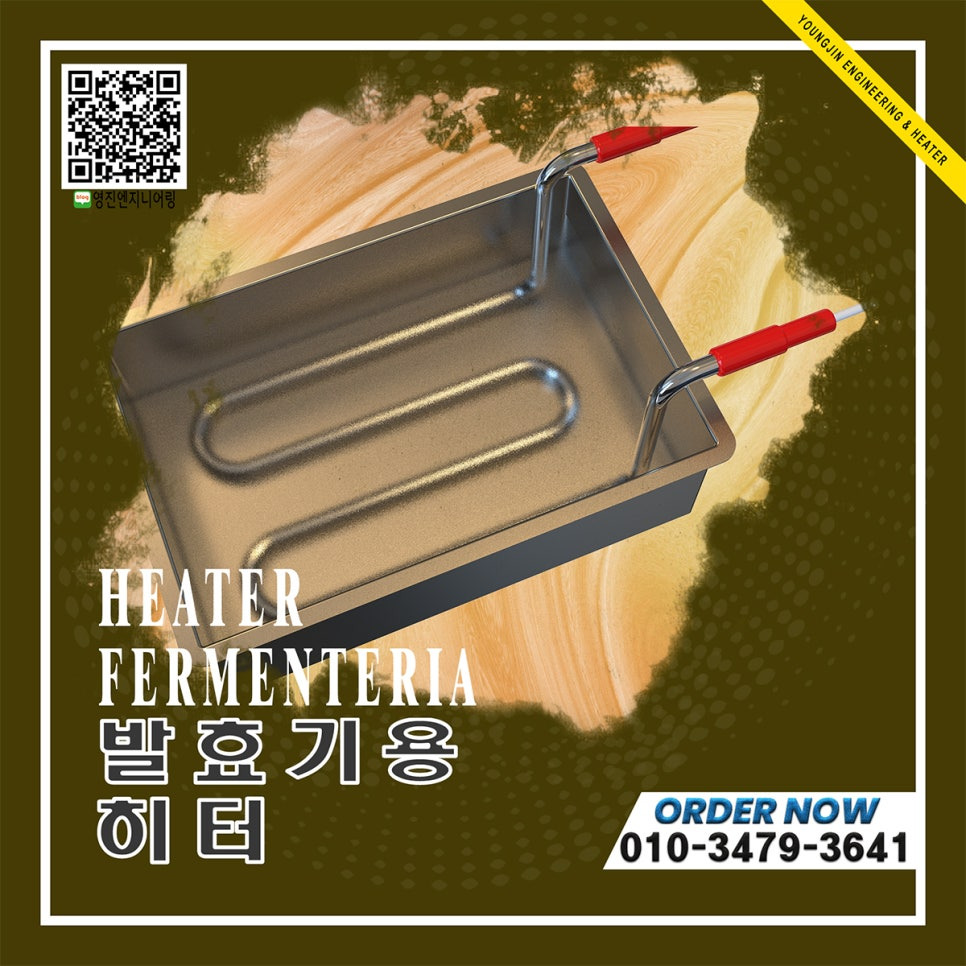

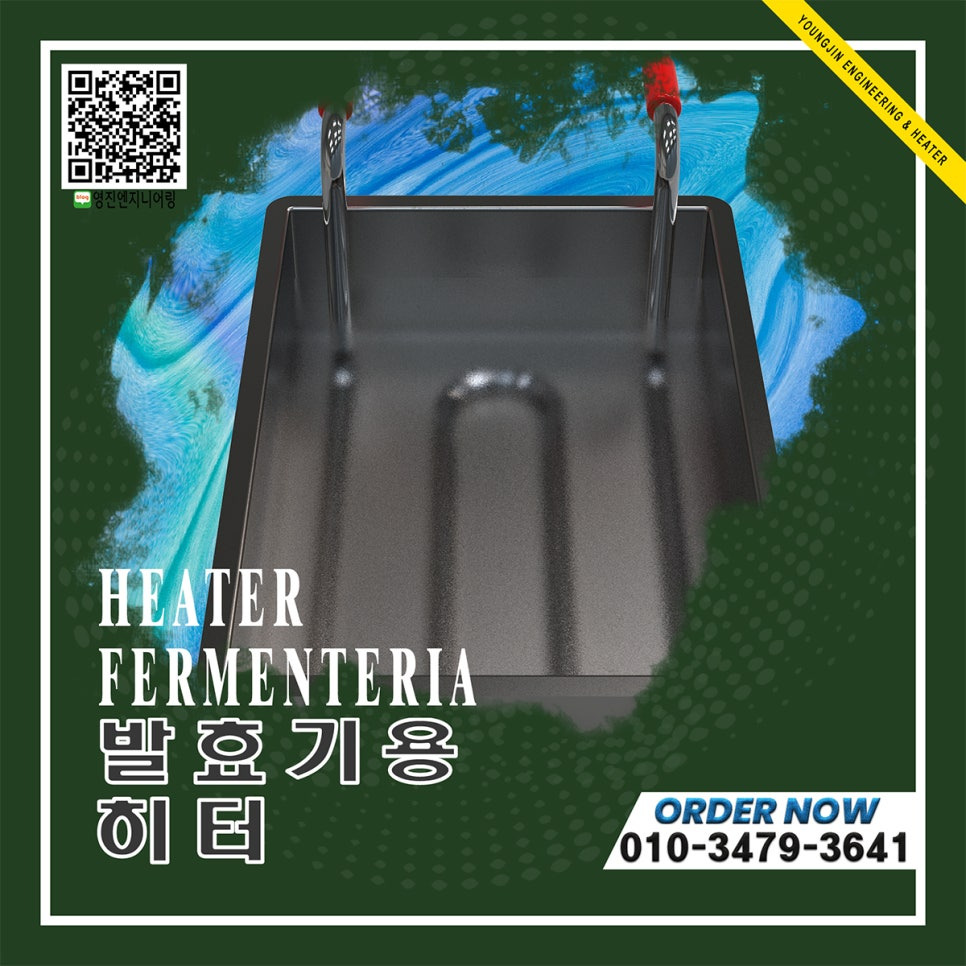

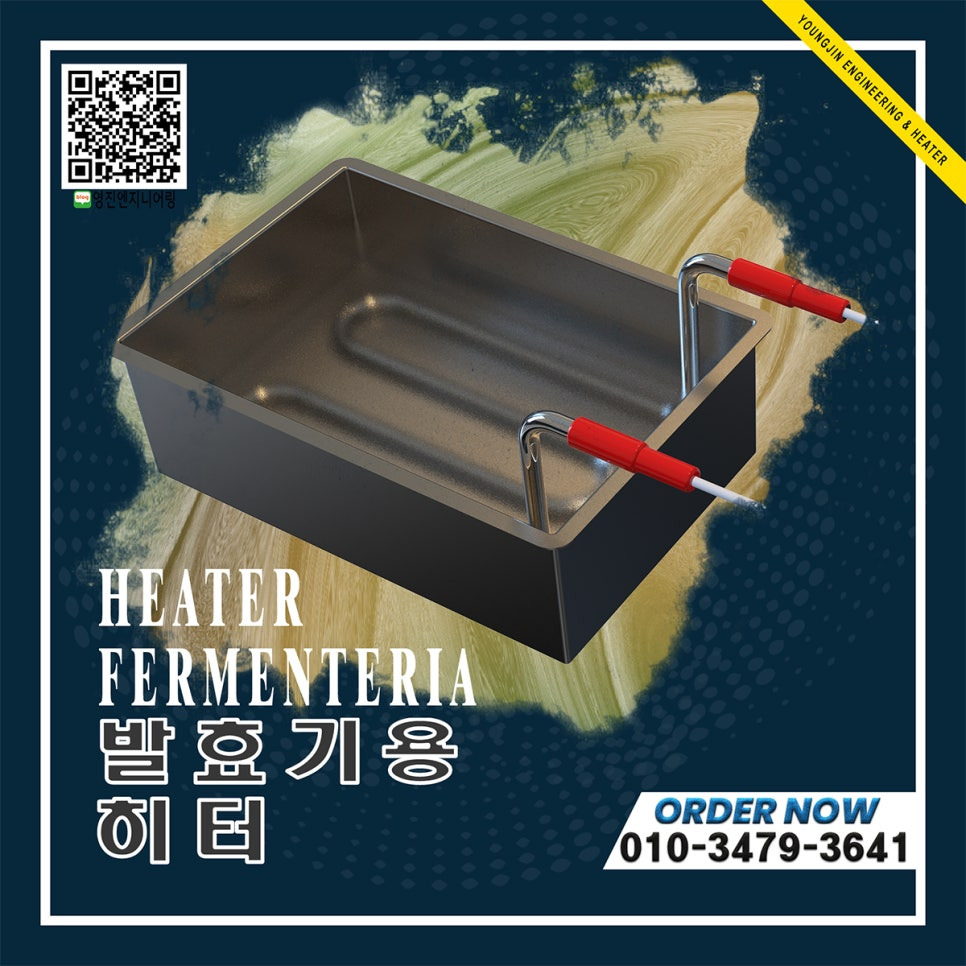

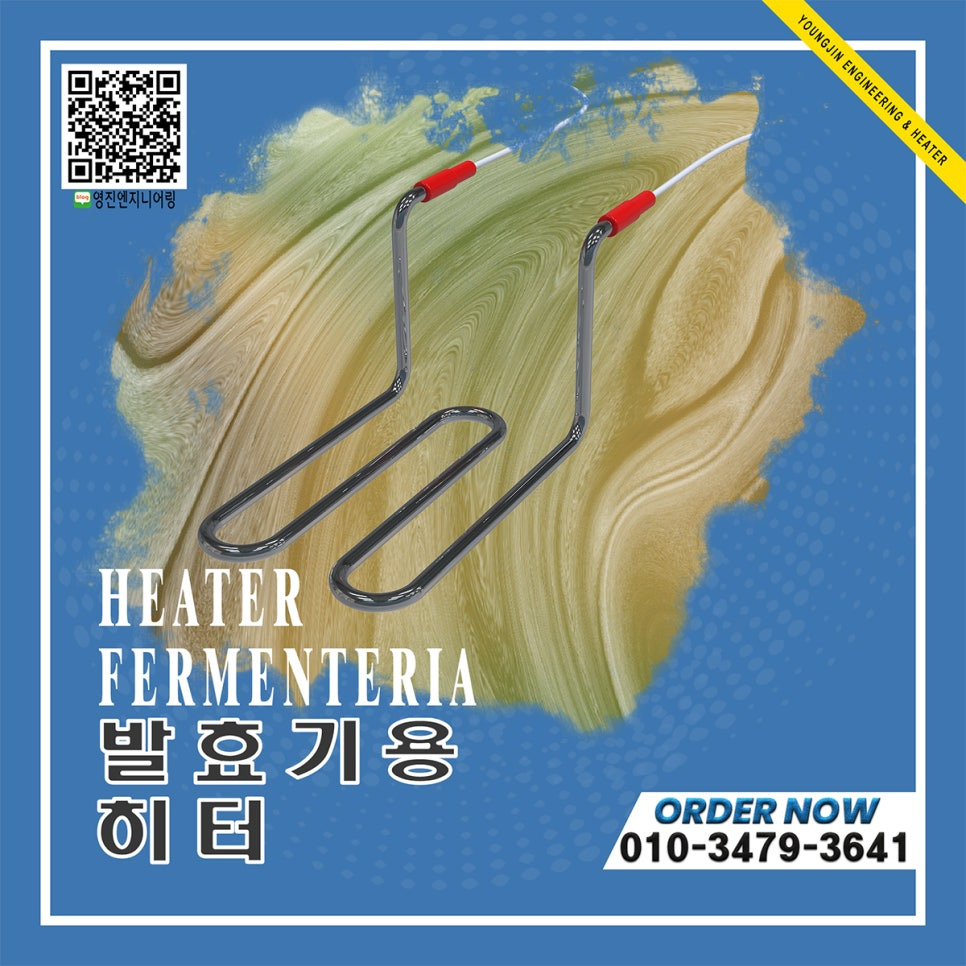

제과.제빵용 발효기, 오븐용 습식히터, 가습 히터

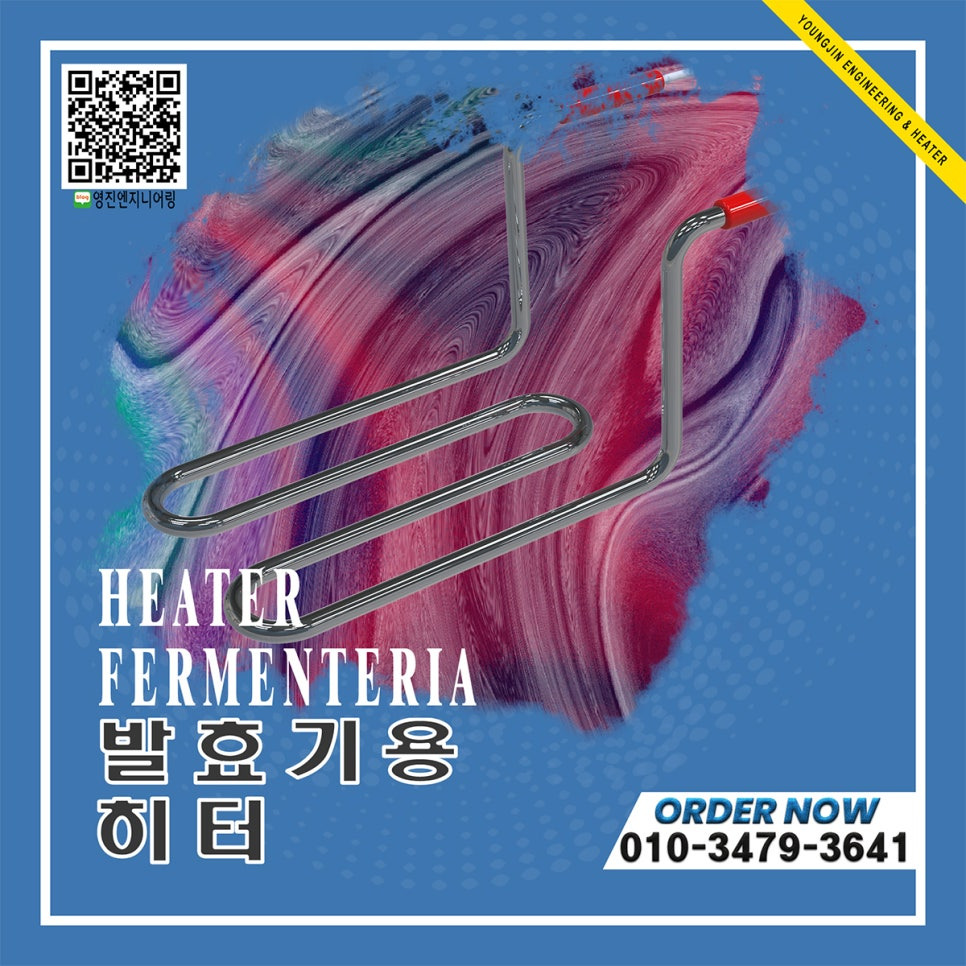

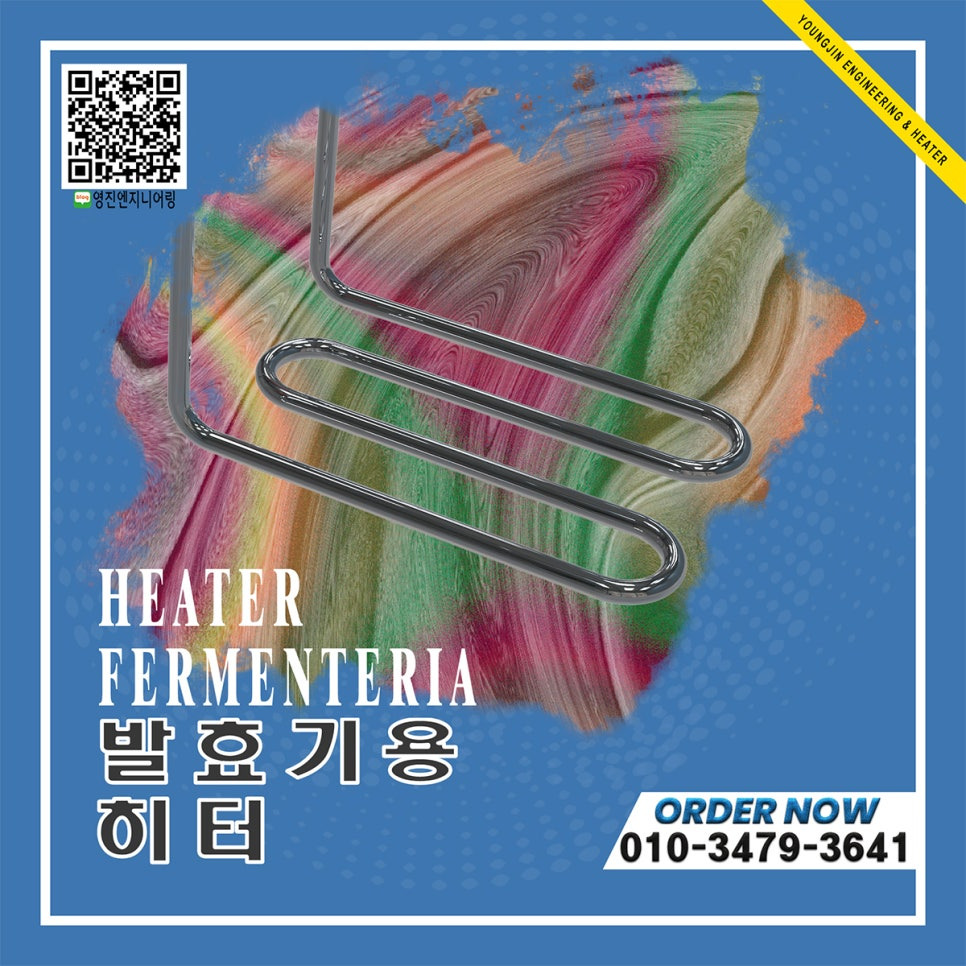

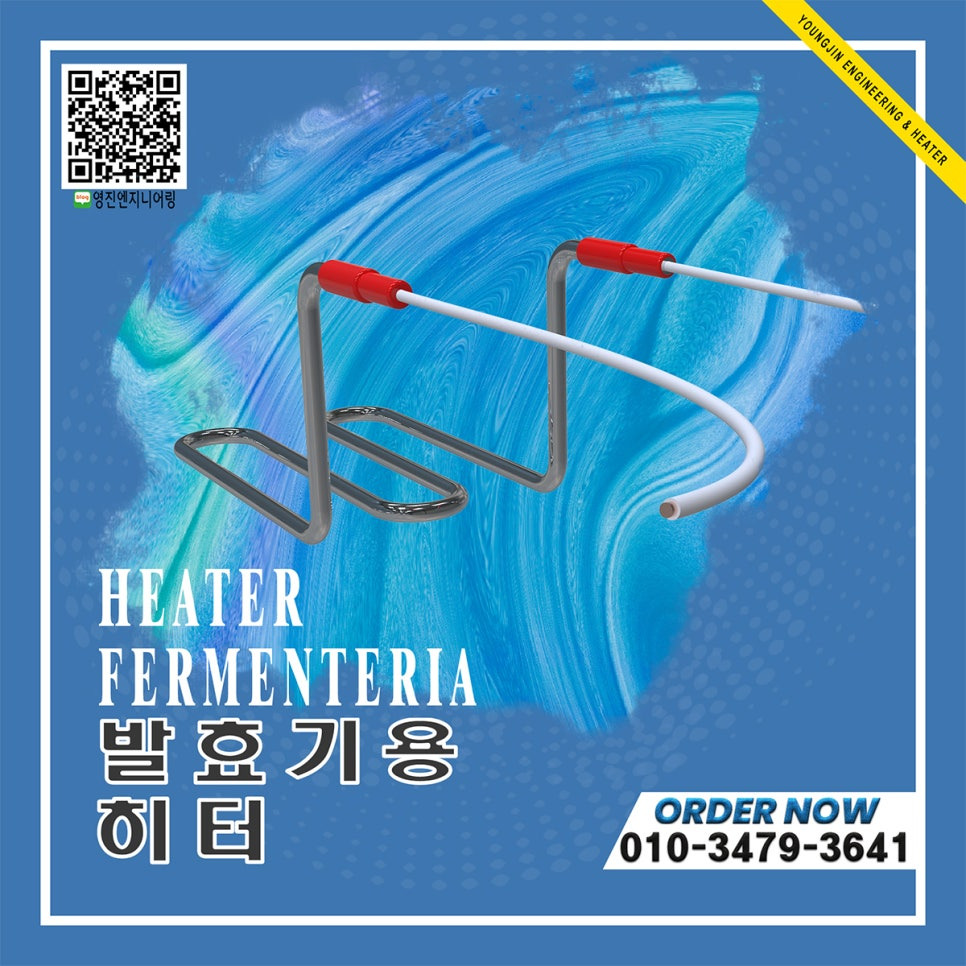

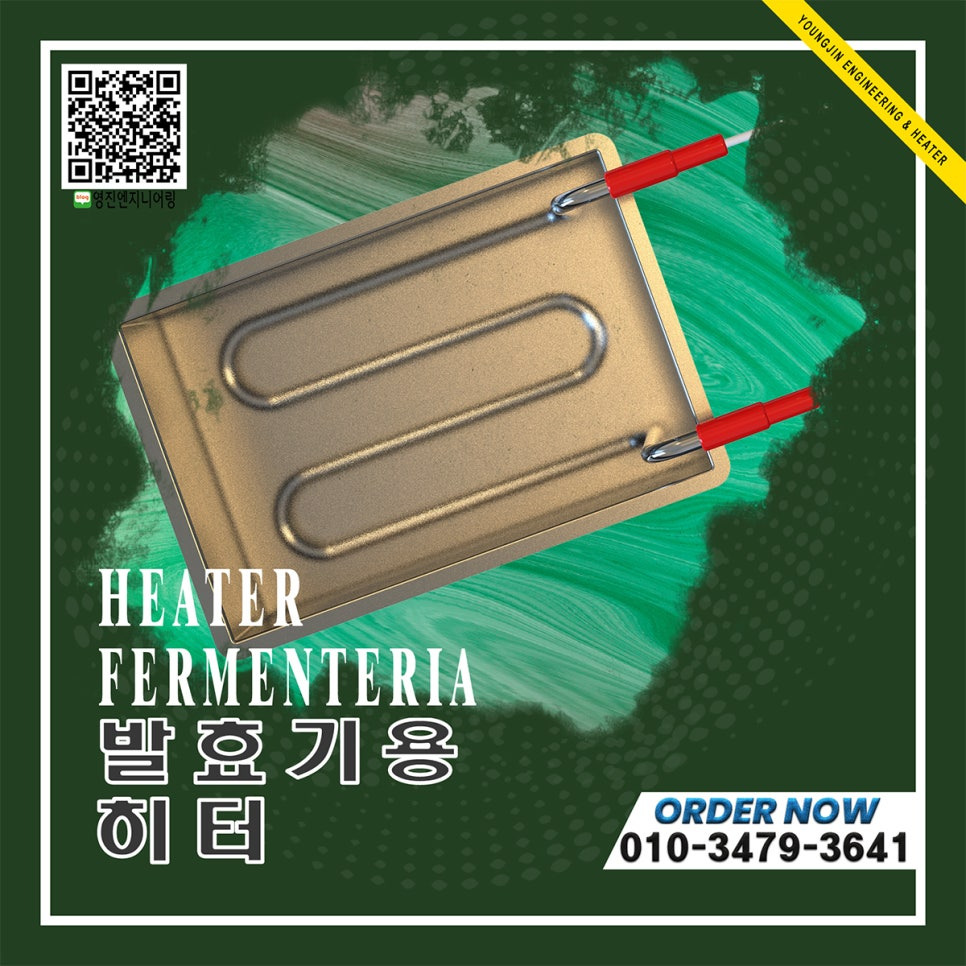

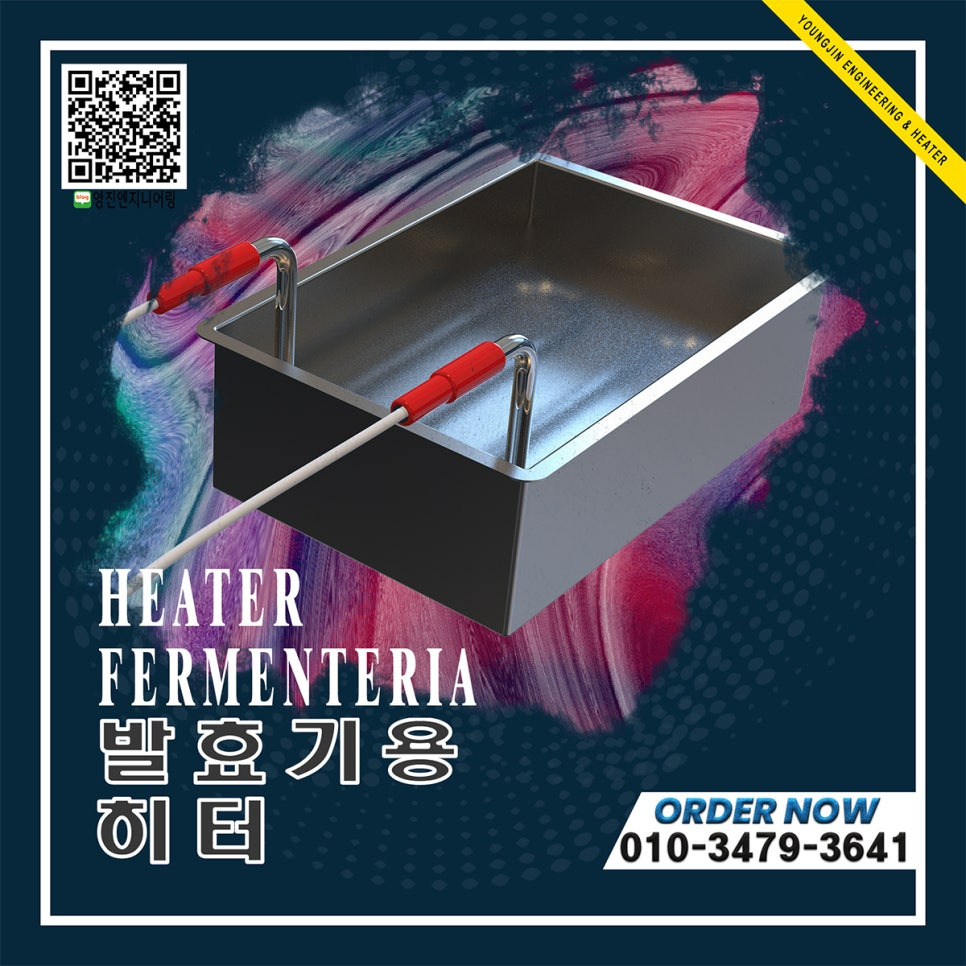

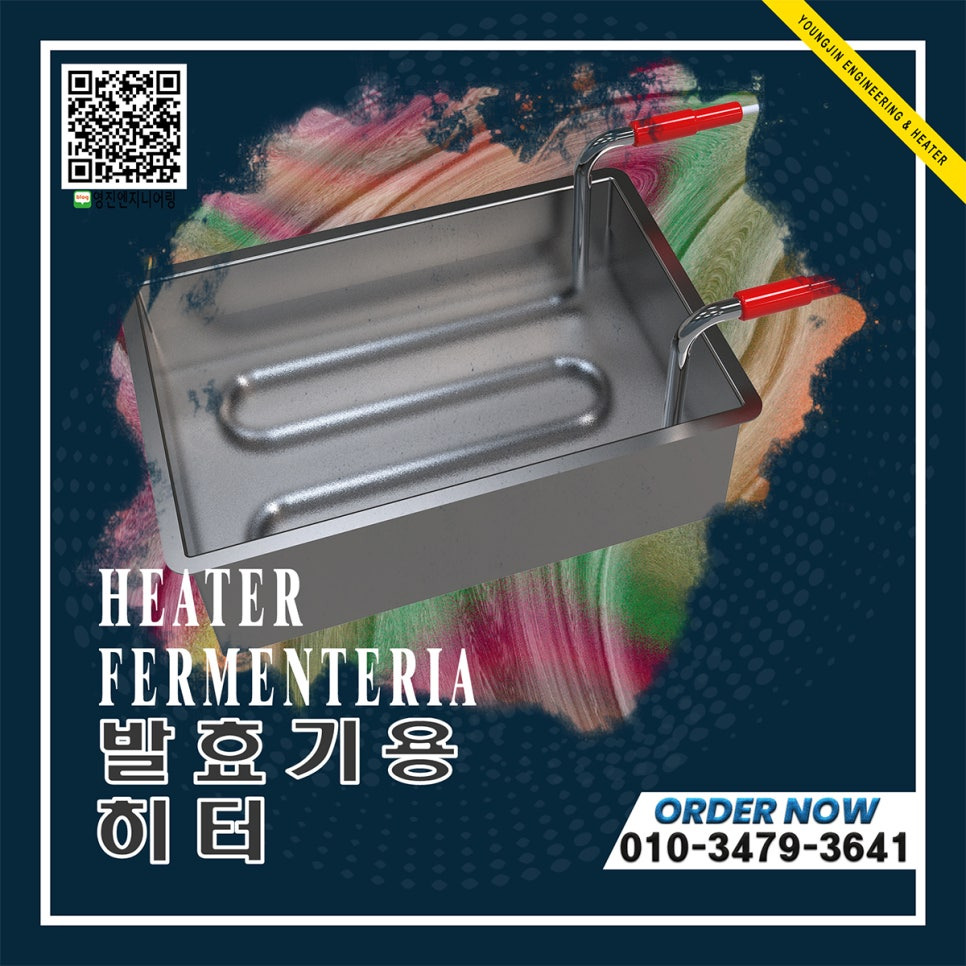

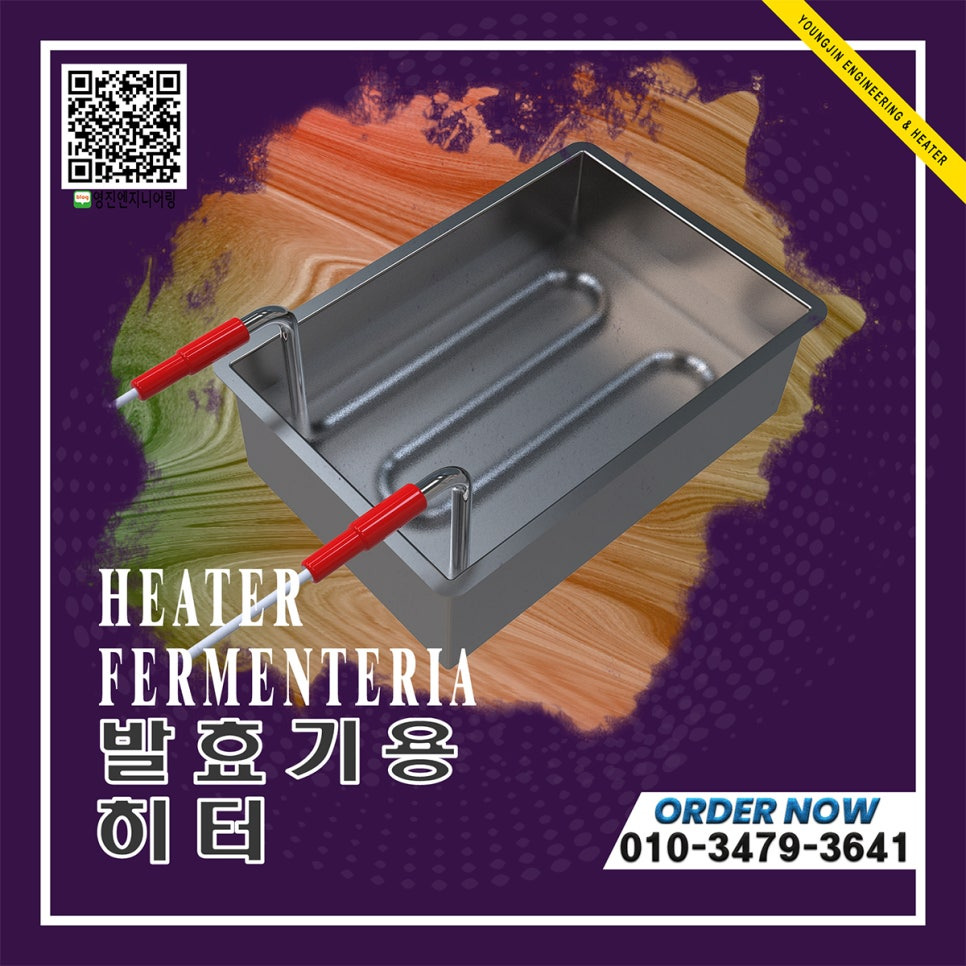

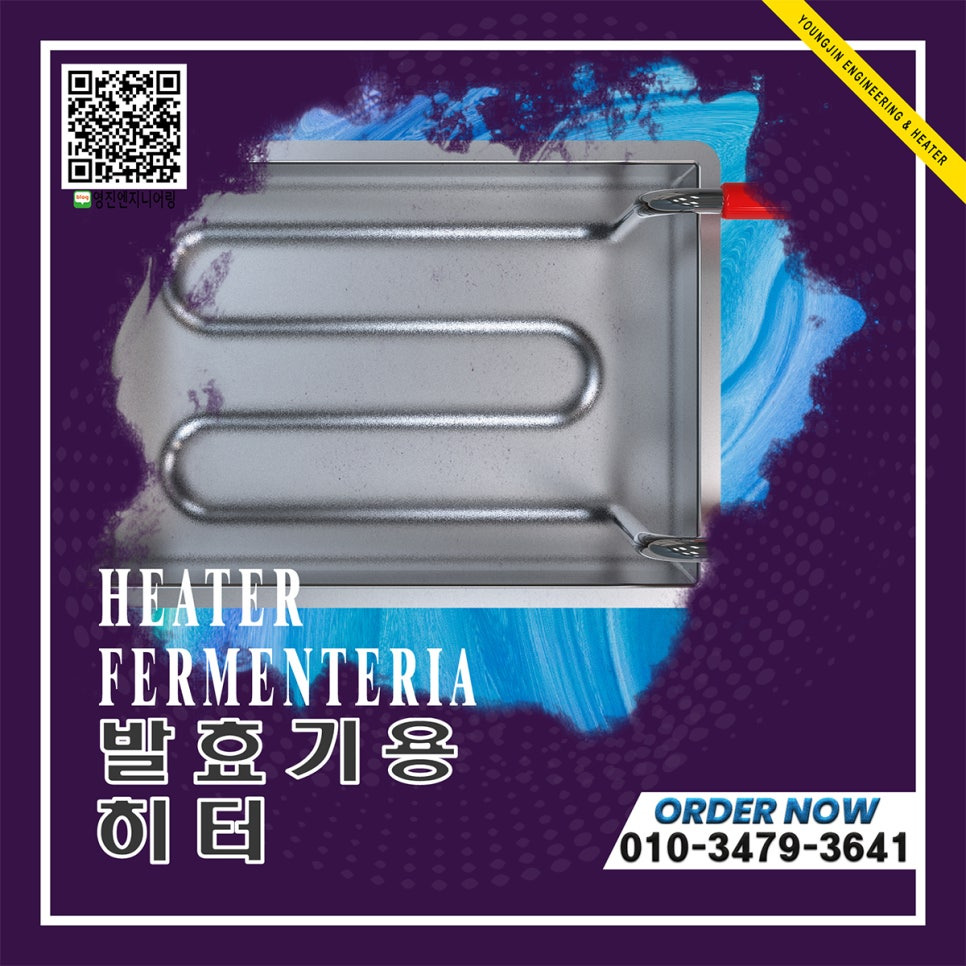

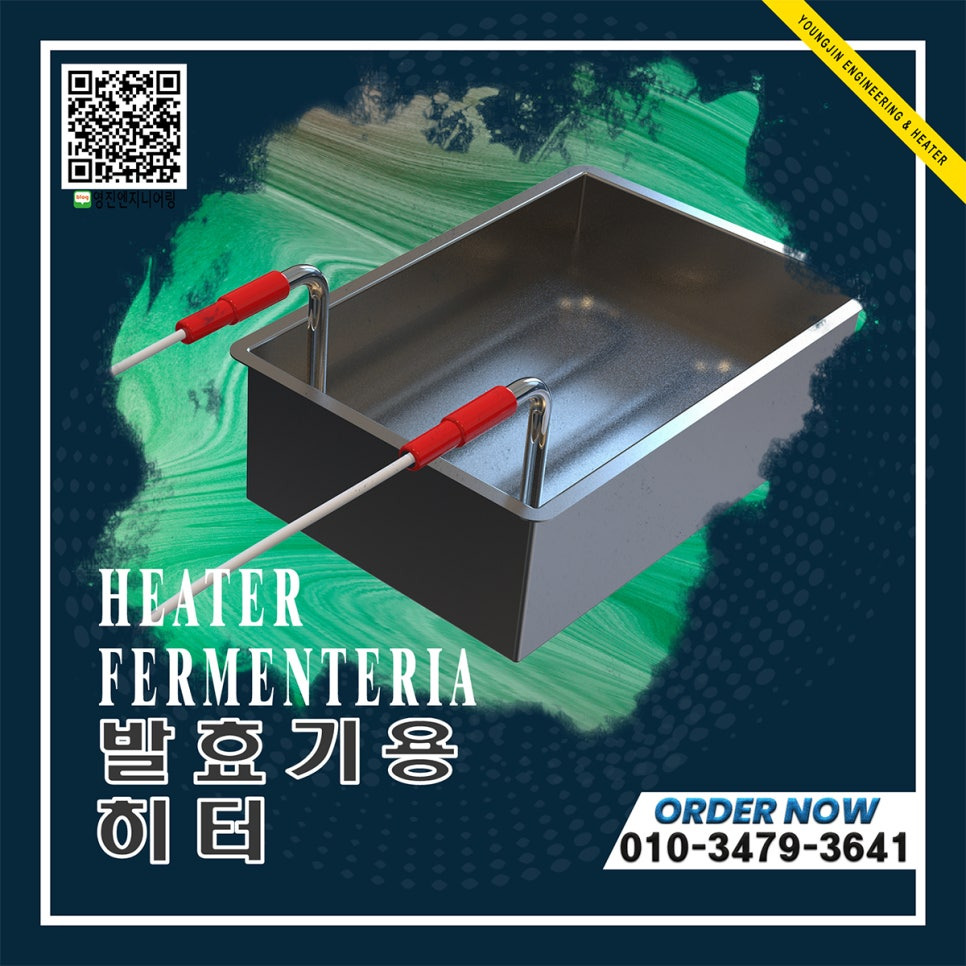

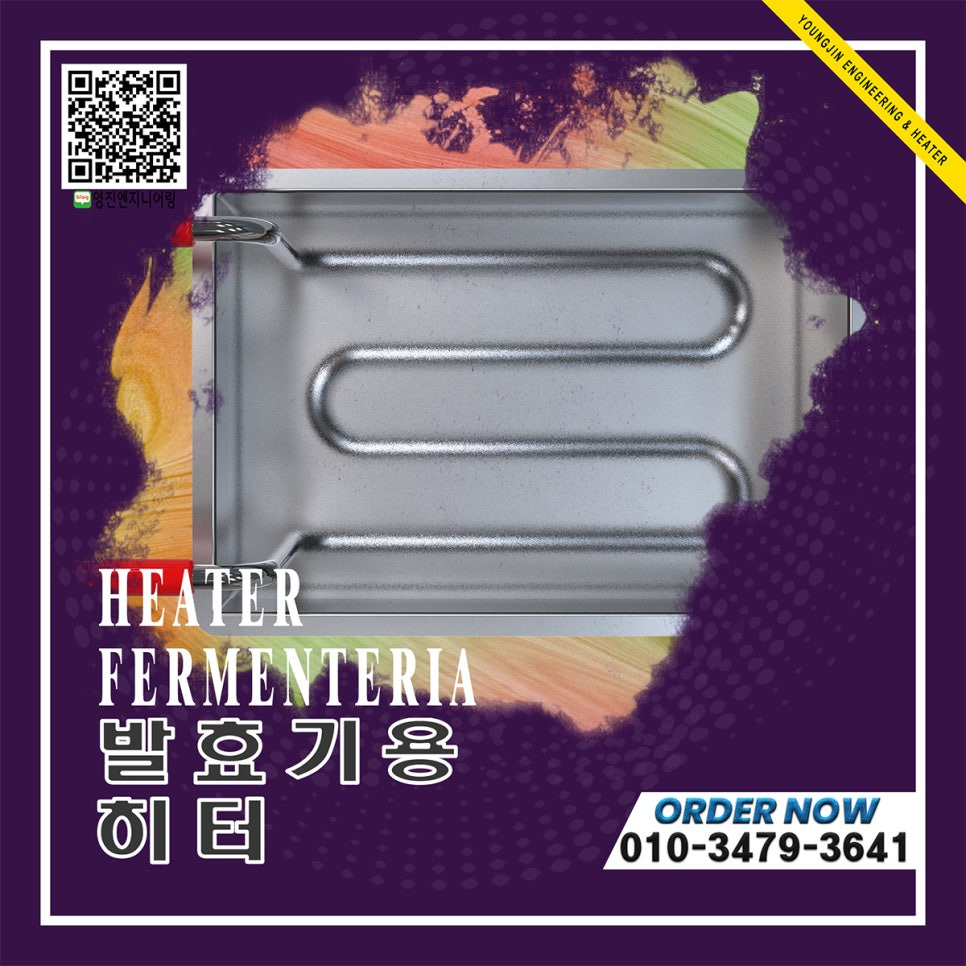

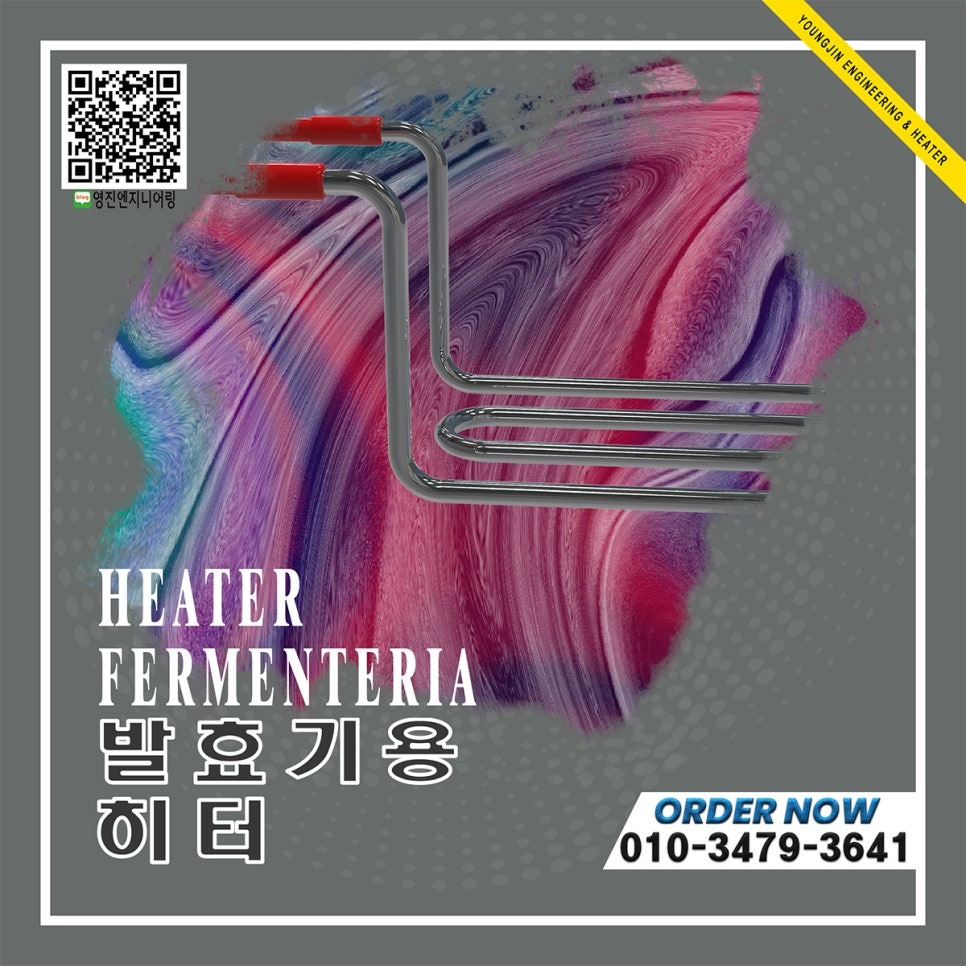

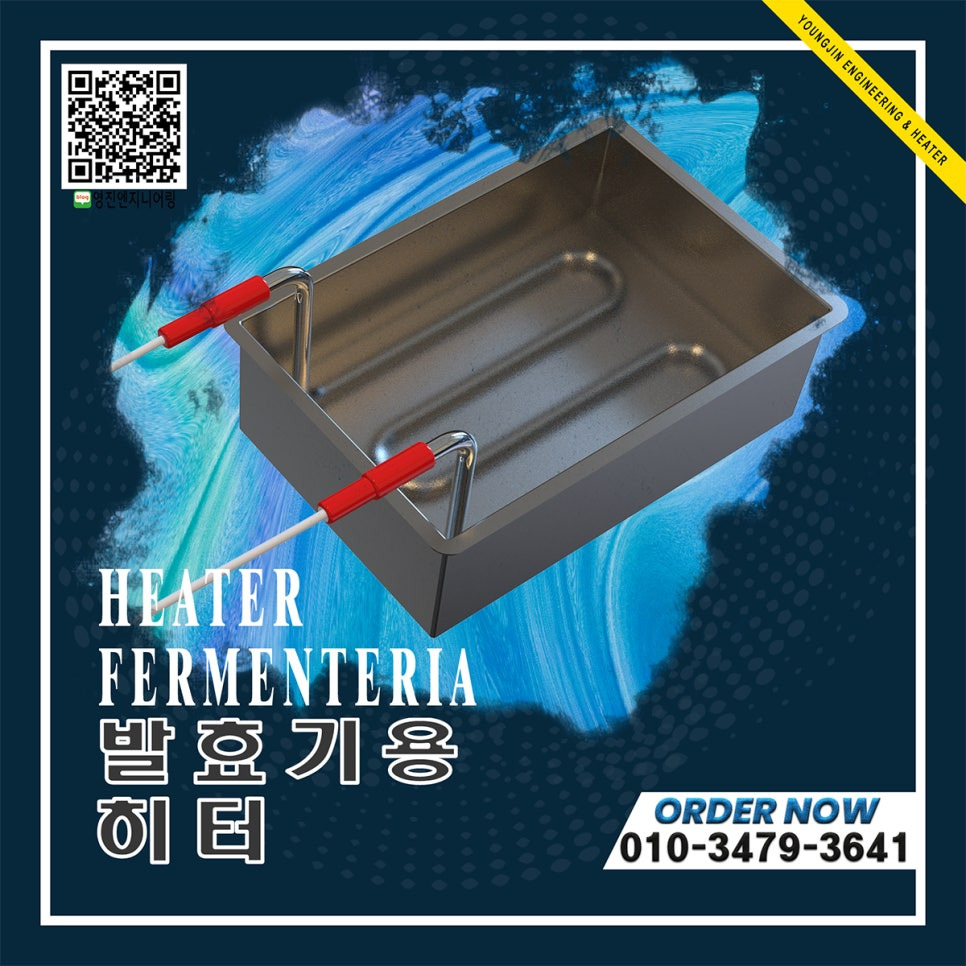

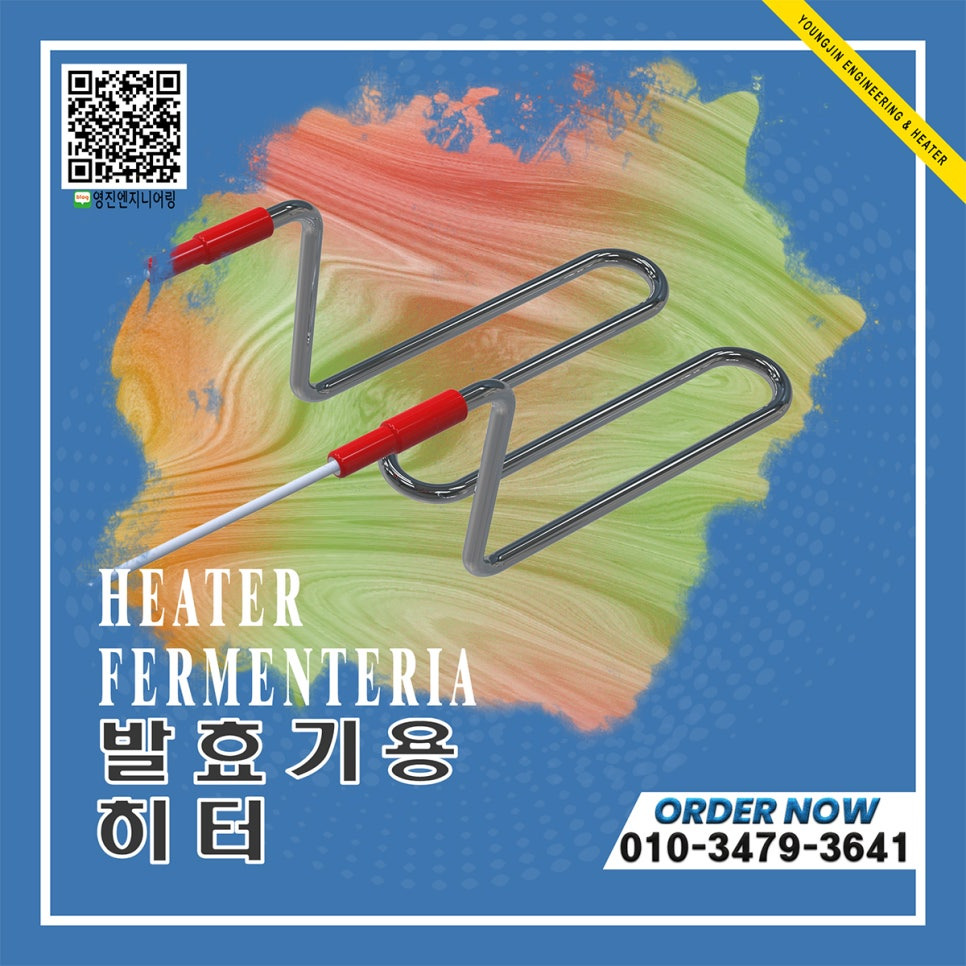

Fermenter Heater (발효기 히터)란?

발효를 촉진하기 위한 가열 장치로써,

발효실 내의 온도를 일정하게 유지하도록, 컨트롤 되어 사용되는 침수형 히터입니다.

빵, 과자, 발효 식품 제작, 미생물 배양, 요거트, 김치, 콤부차, 누룩, 메주, 등의

발효를 촉진합니다.

​

.발효의 효과 및 장점.

품질 향상 : 일정한 발효로 맛 개선

계절 무관 : 연중 발효 가능

실패 감소 : 온도 변화로 인한 실패 방지

시간 단축 : 최적 온도로 발효 기간 단축

발효 히터는 안정적인 발효 환경을 만들어 발효 공간에는 필수적인 장비입니다.

​

​

💡필수 기능 설치 요소는,

1,온도 컨트롤러 : 디지털 온도계 혹은 아날로그 다이얼 조절기 사용(설정 온도 자동 유지, 과열 방지기능)

2,방수 처리 : 발효기 히터의 전원 공급을 위한 리드 연결 단자에 실리콘 연성 튜브를 사용 해야함.

(습식히터는 침수형이므로 물, 습기에 대단히 취약한 구조입니다.그러므로 절연에 각별히 주의를 기울여야 합니다.)

발효실 챔버(통)는 단열 처리로, 열손실 최소화하면, 에너지 효율은 극대화됩니다.

​

영진엔지니어링에서 제작한 발효기용 히터는,

단자 부위의 절연을 최대화 하기 위해,

제작 마감시,

실리콘 절연 튜브를 쒸우기 전 단계에,

먼저 히터 제작 전용 실리콘(전기적 절연 및 고온 사용에 완벽)을 미리 도포 하고,

그 다음,

실리콘 절연 튜브를 다시 덧 씌워,

건조 시킵니다.

이러한 과정을 거친 후,

소비자 판매를 진행하므로,

안심하고 사용하셔도 됩니다.

​

발효기 히터가 왜 필요한가요?

발효 히터는 안정적인 발효 환경을 만들어 발효가 필요한 모든 요소에 절대로 필요한 장비입니다.

​

발효는 효모(Yeast)나 박테리아 같은 미생물이 당분을 알코올과 이산화탄소 등으로 분해하는 과정입니다.

이 미생물들은 온도에 매우 민감하며, 종류마다 활동하기 좋은 최적의 온도 범위가 있습니다.

​

미생물의 활동 촉진 : 주변 온도가 너무 낮으면 미생물의 활동이 둔해지거나 멈추게 됩니다.

이 경우 발효가 제대로 진행되지 않거나(Stalled Fermentation),

오랜 시간이 걸릴 수 있습니다.

히터는 미생물이 활발하게 활동할 수 있는 온도를 만들어줍니다.

​

원하는 풍미(Flavor) 구현 : 효모는 온도에 따라 생성하는 풍미 물질(에스테르, 페놀 등)이 달라집니다.

온도가 낮으면 발효가 더뎌지고, 너무 높으면 원치 않는 잡미(Off-flavor)가 생길 수 있습니다.

​

일관된 결과물 : 계절이나 밤과 낮의 온도 변화와 상관없이 항상 일정한 온도를 유지시켜주므로,

항상 일관된 품질의 결과물을 얻을 수 있습니다.

특히 겨울철이나 추운지방에서 발효를 할 때 필수적입니다.

​

​

​

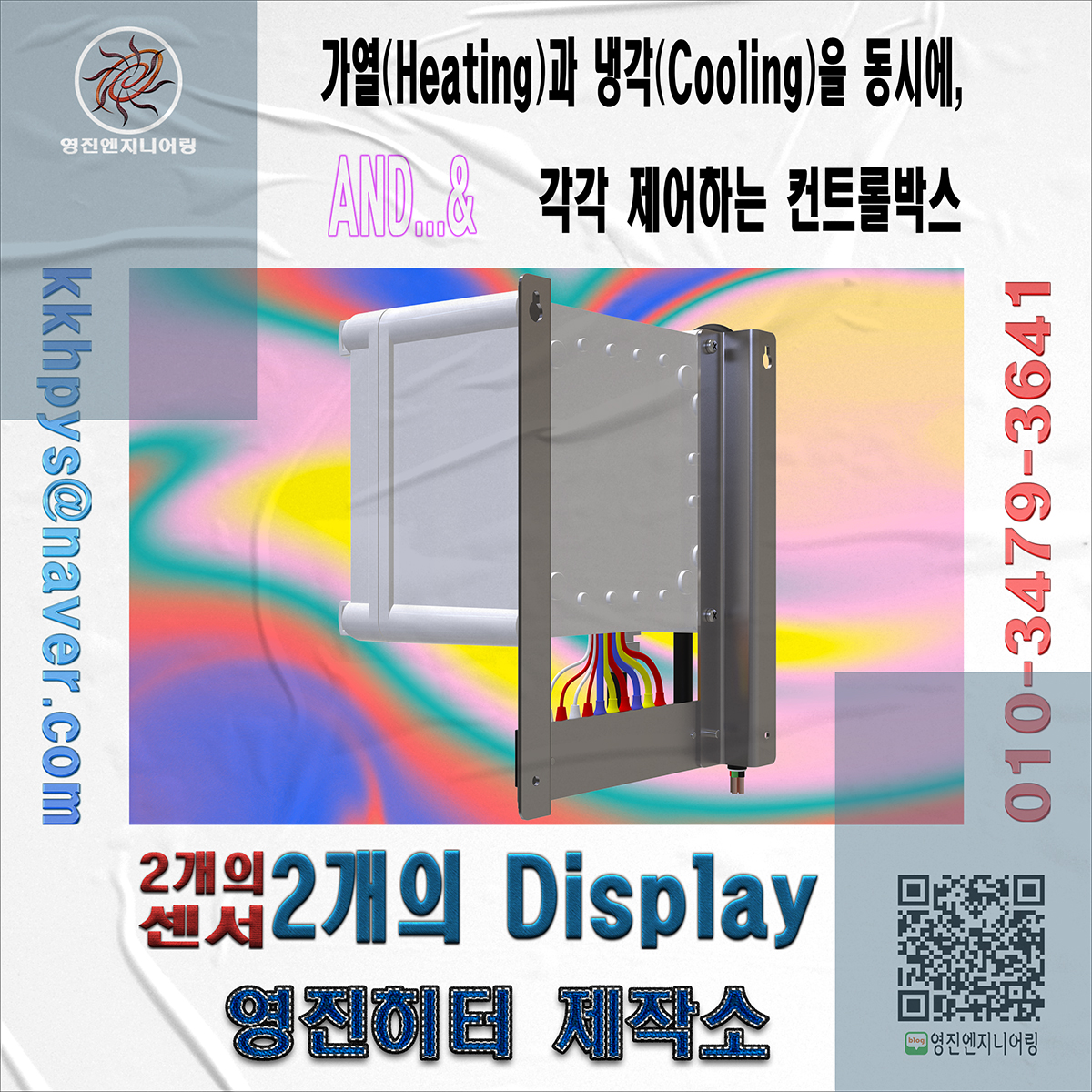

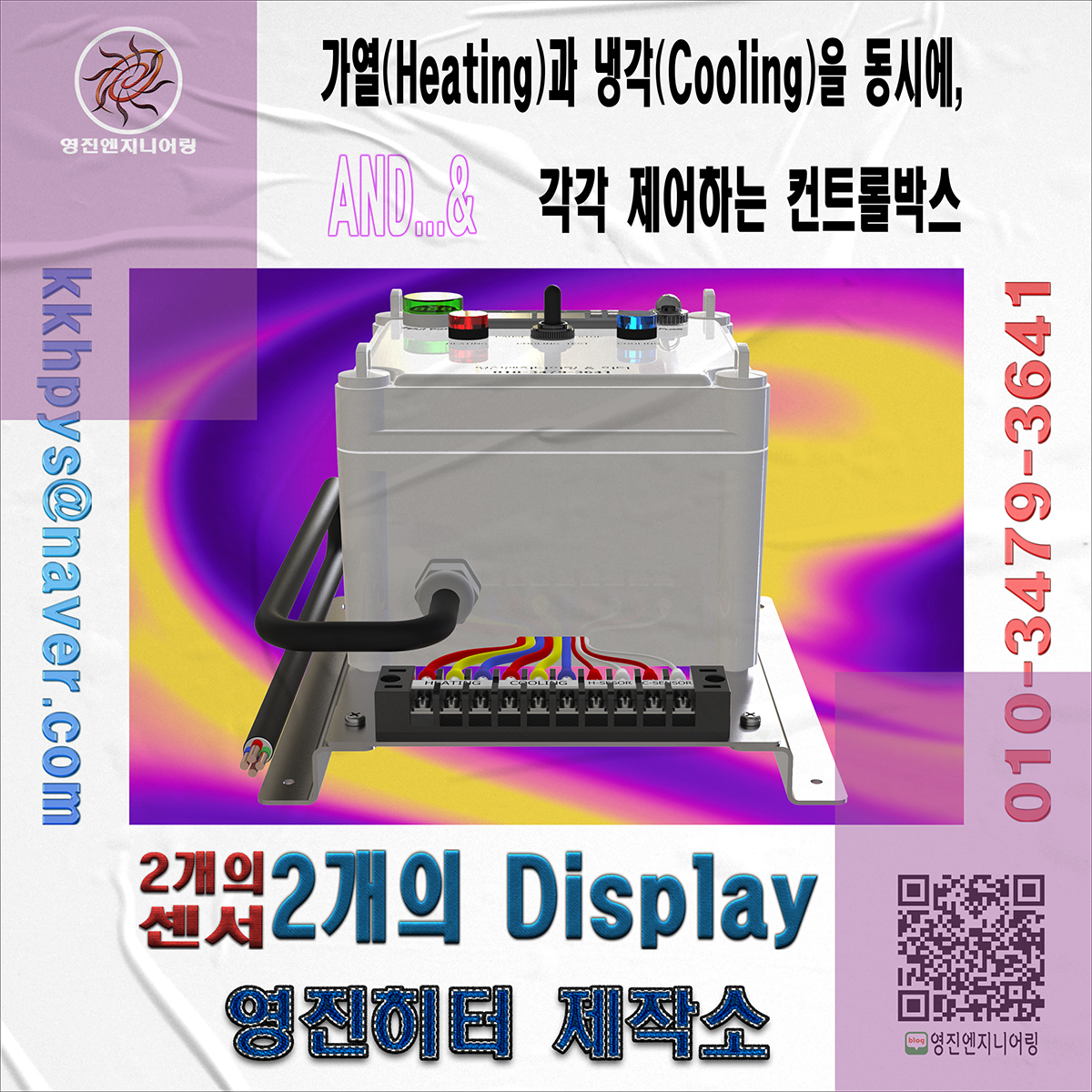

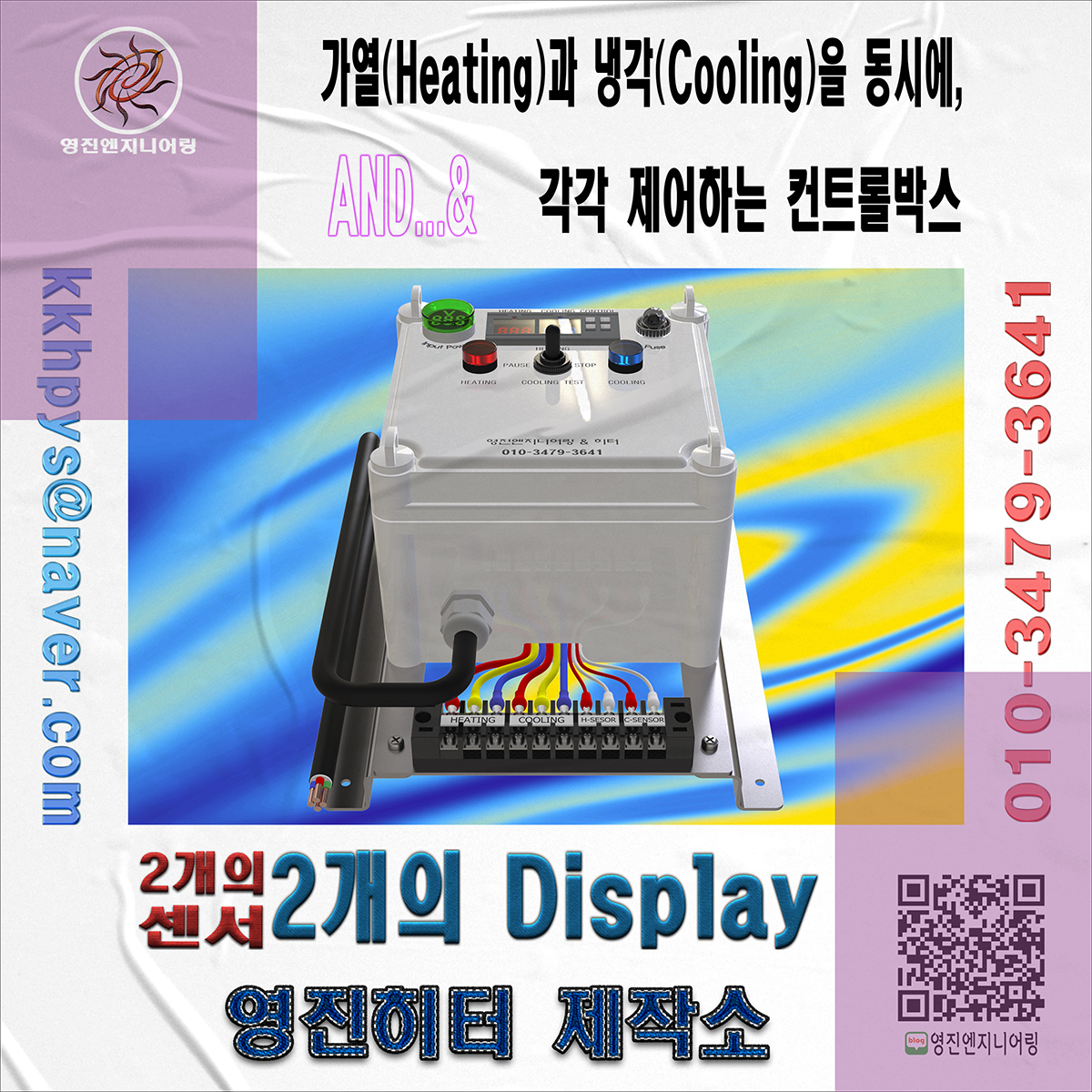

온도 조절기기의 중요성 : 히터와 더불어 중요한 '온도 컨트롤러'

발효기 히터는,

단독으로 사용하는 경우는 거의 없고,

온도 컨트롤러(Temperature Controller)와 함께 사용합니다.

온도 컨트롤러는 온도를 유지하기 위해,

히터의 전원 입력을 자동으로 처리하는 장치입니다.

만약 컨트롤러 없이 히터를 계속 사용하는 경우,

온도가 과도하게 올라가서 발효의 근본 목적을 상실하게 됩니다.

​

​

​

​

​

​

​

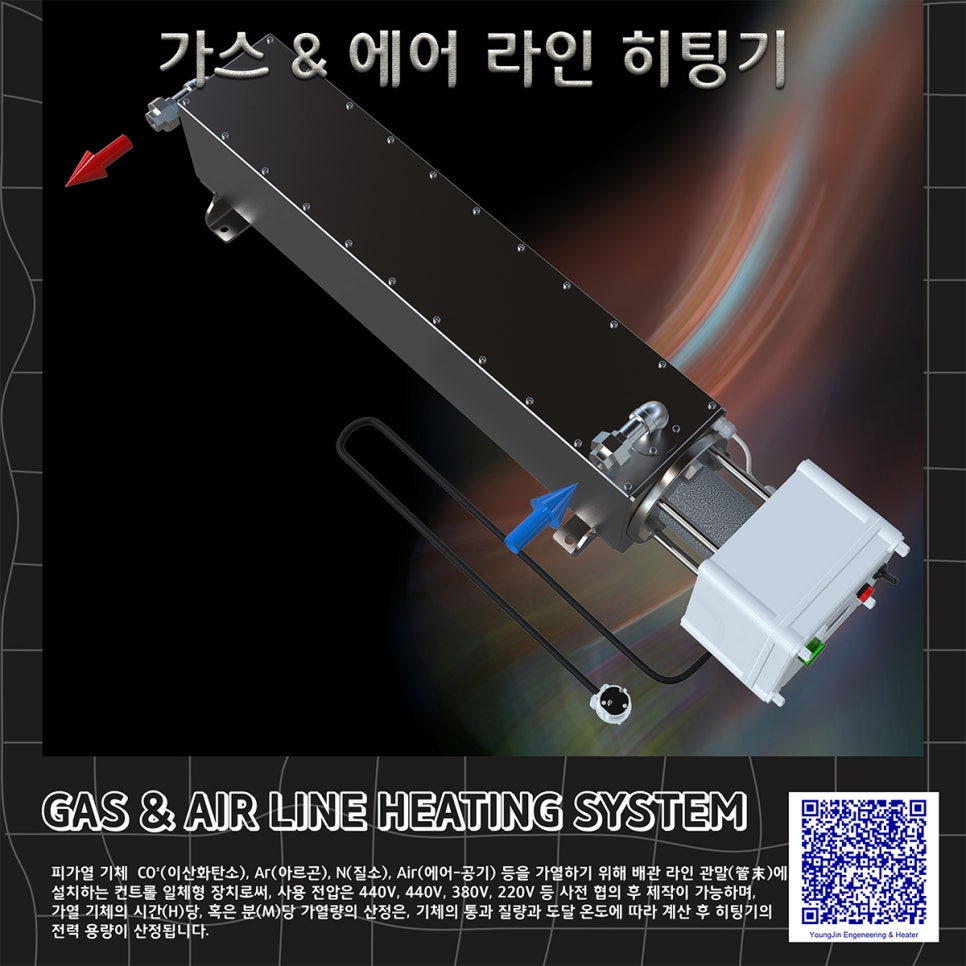

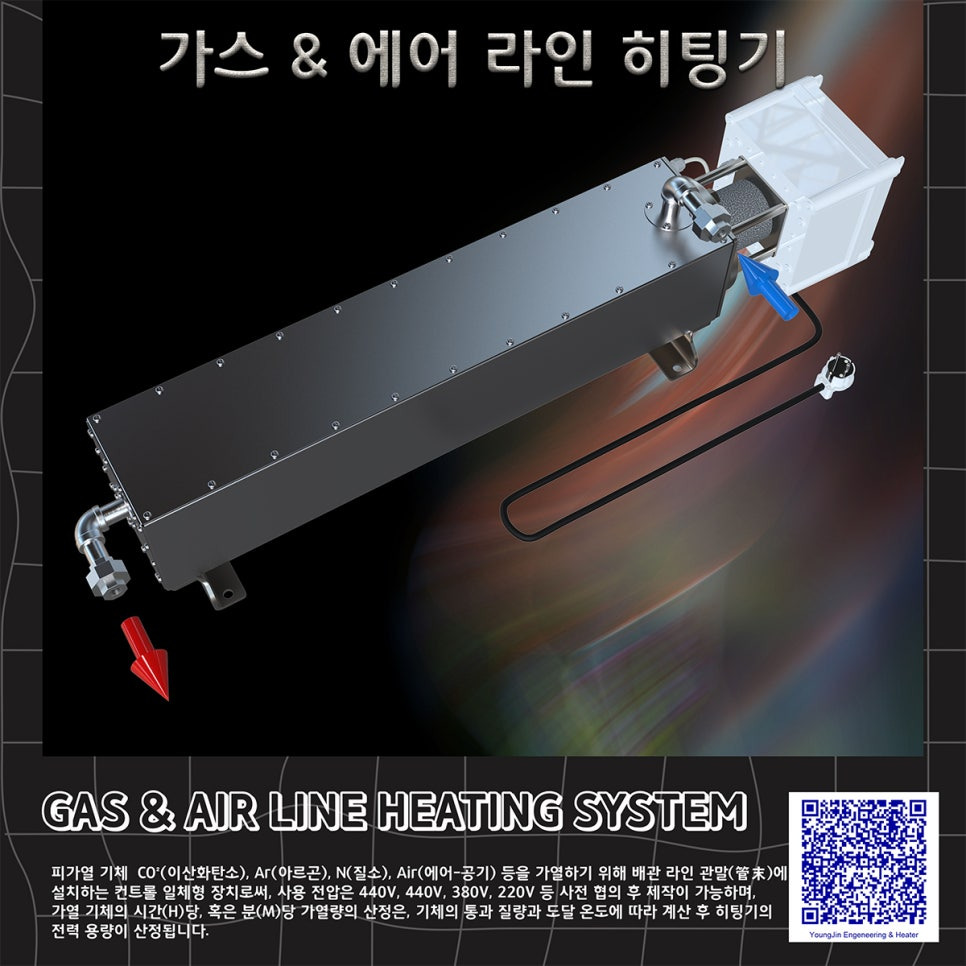

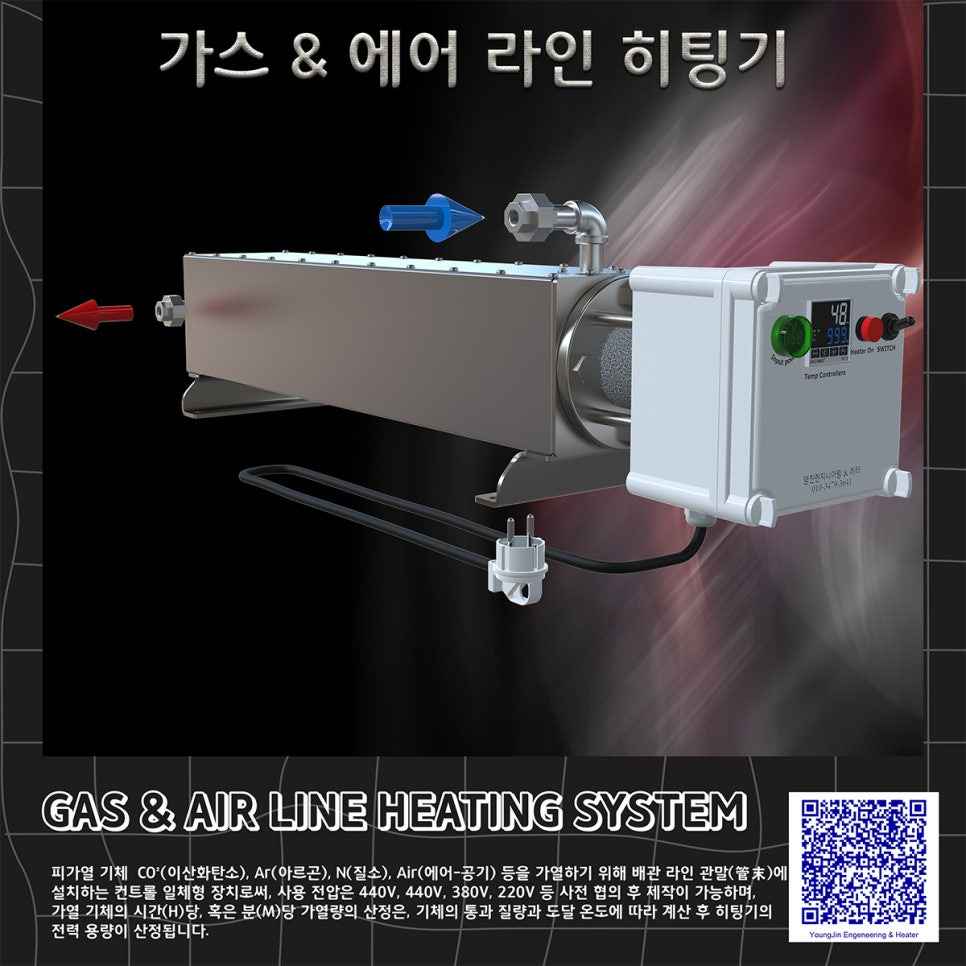

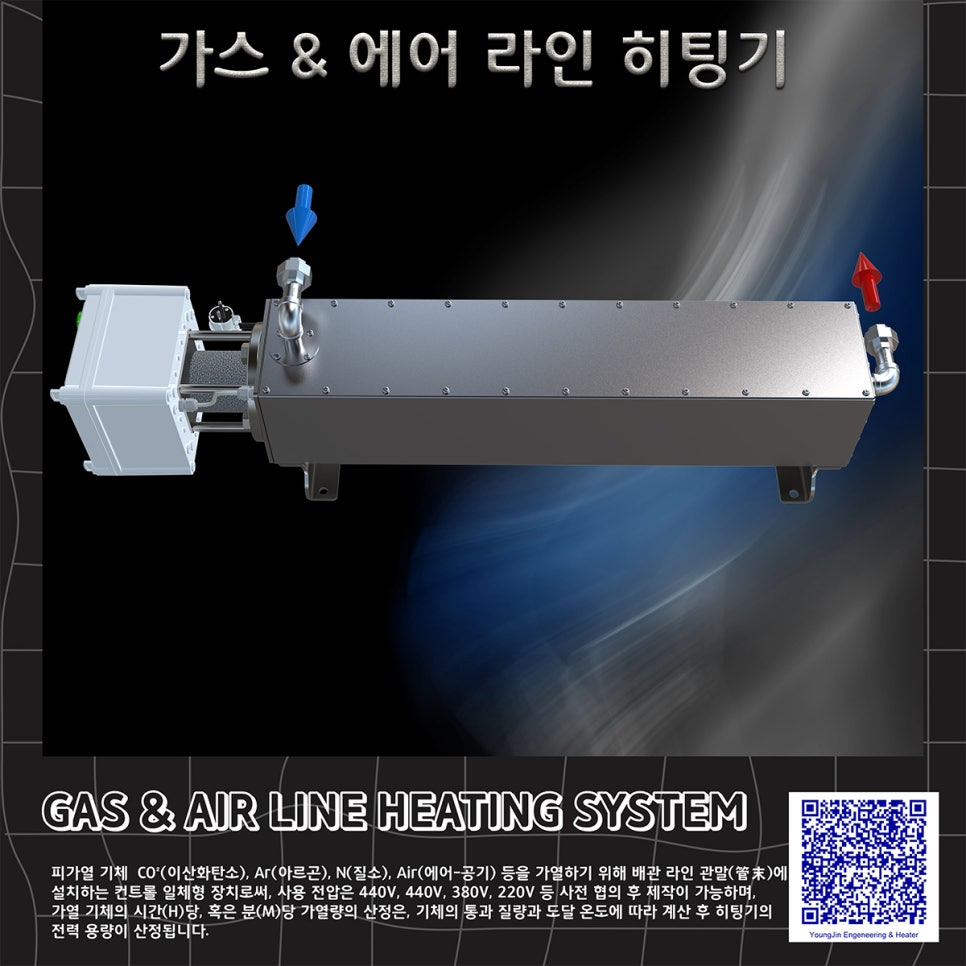

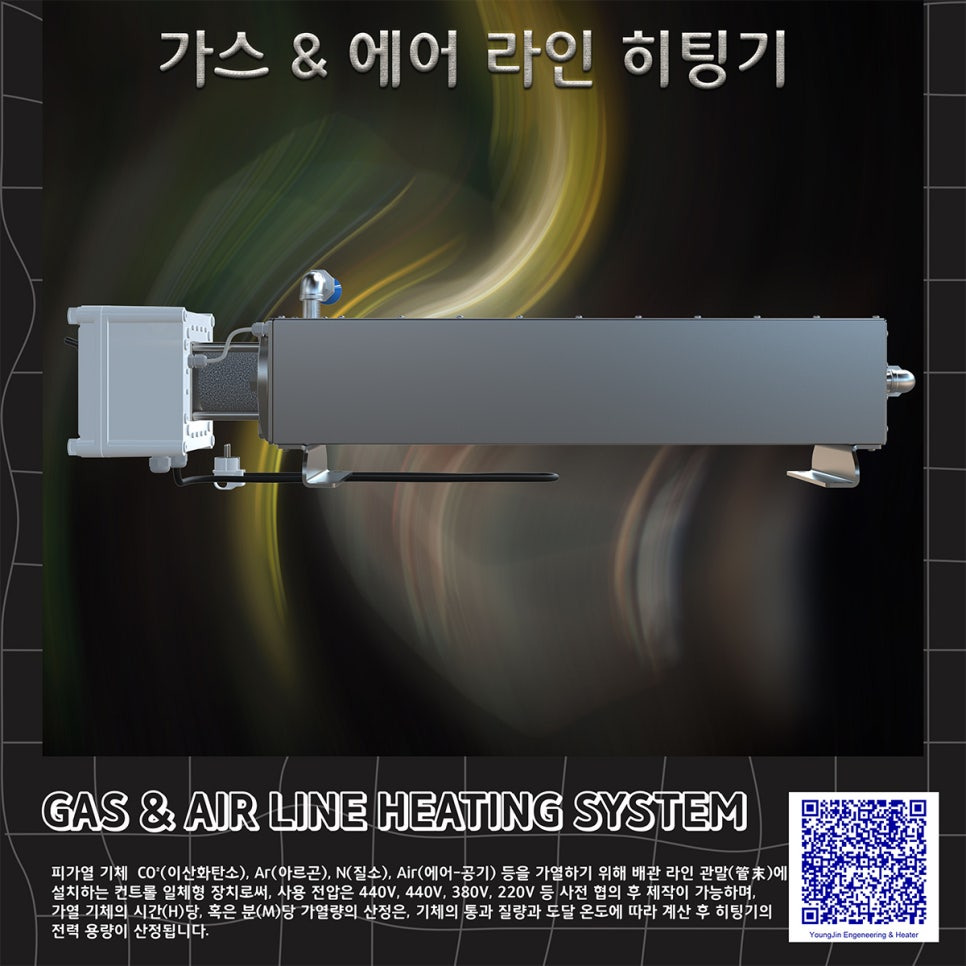

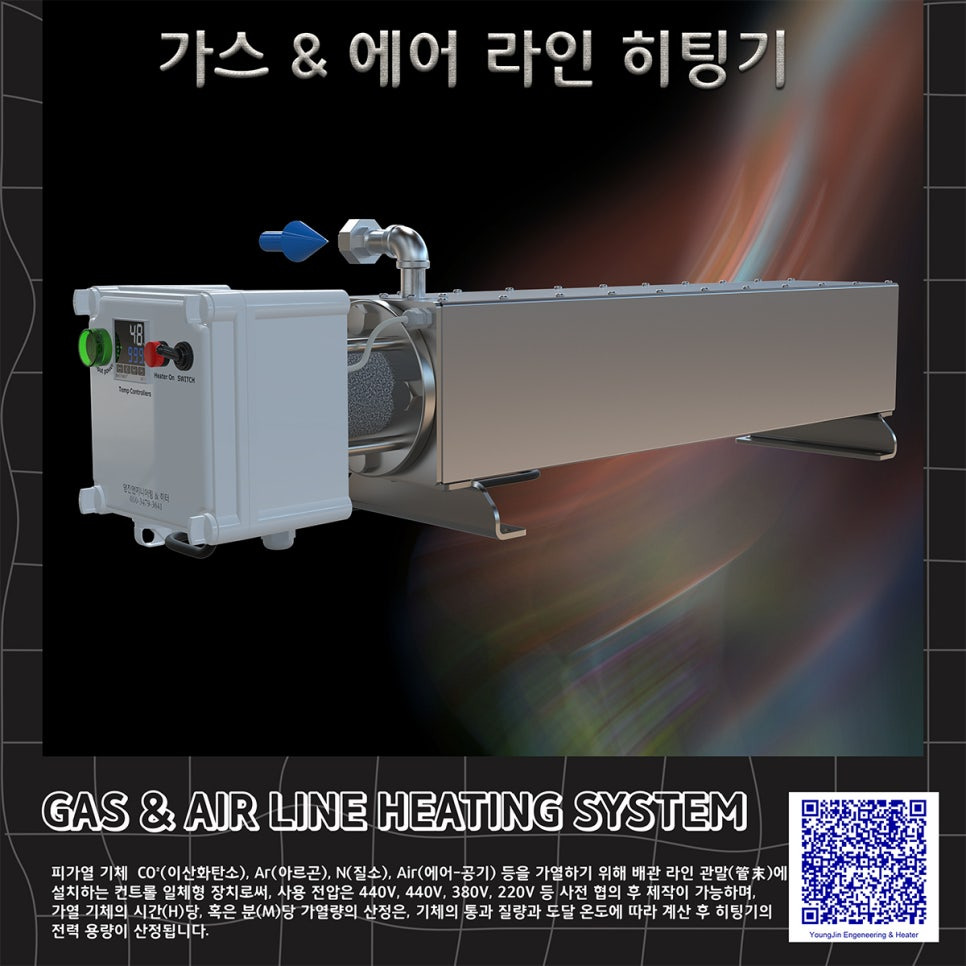

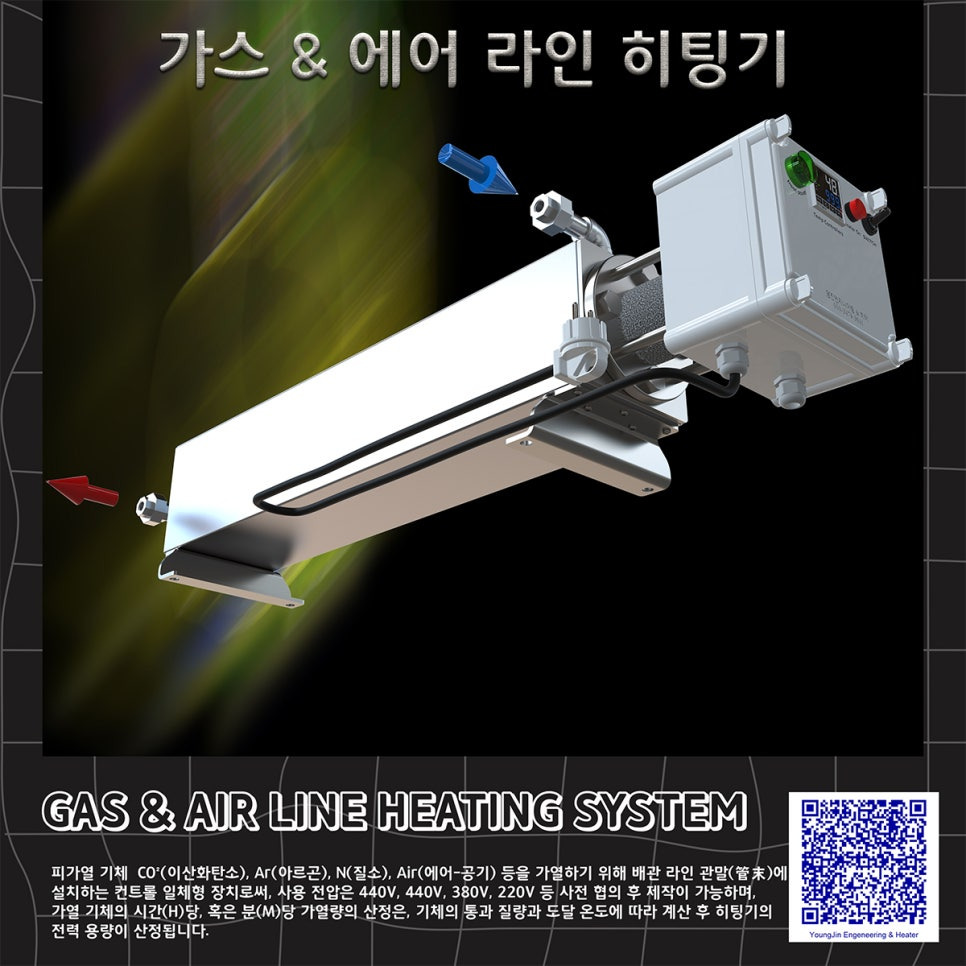

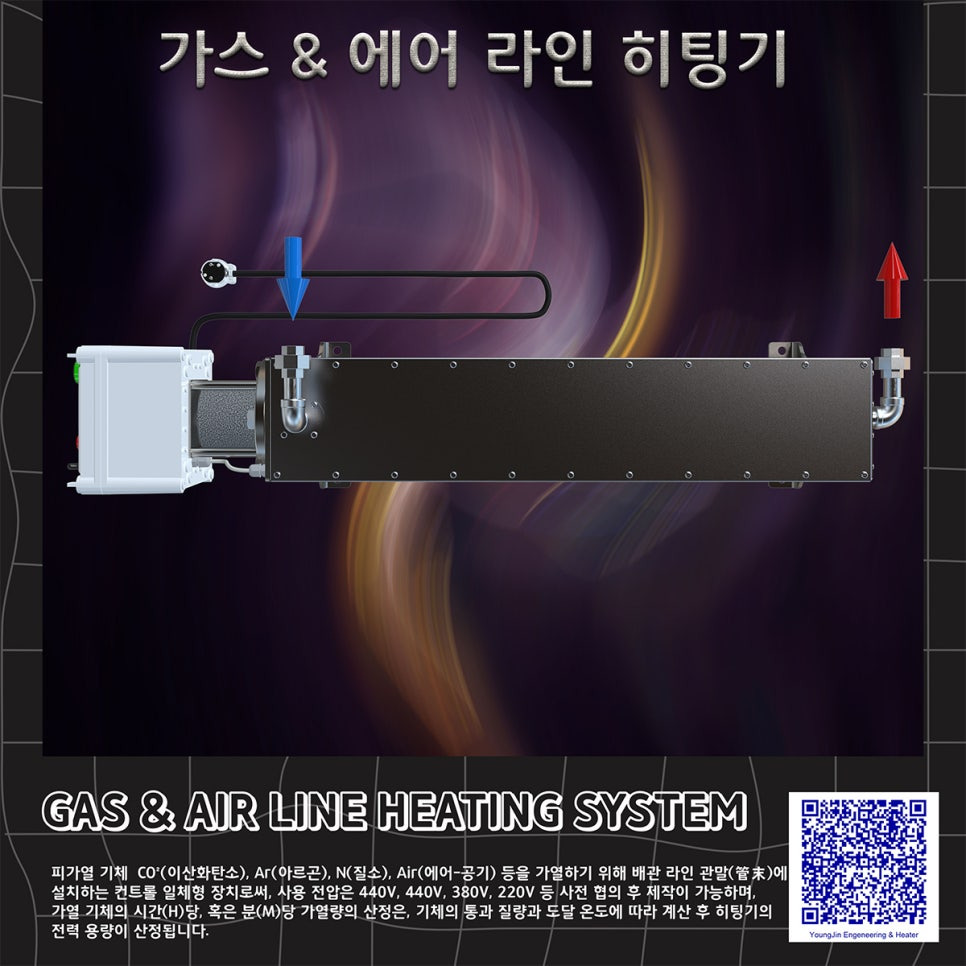

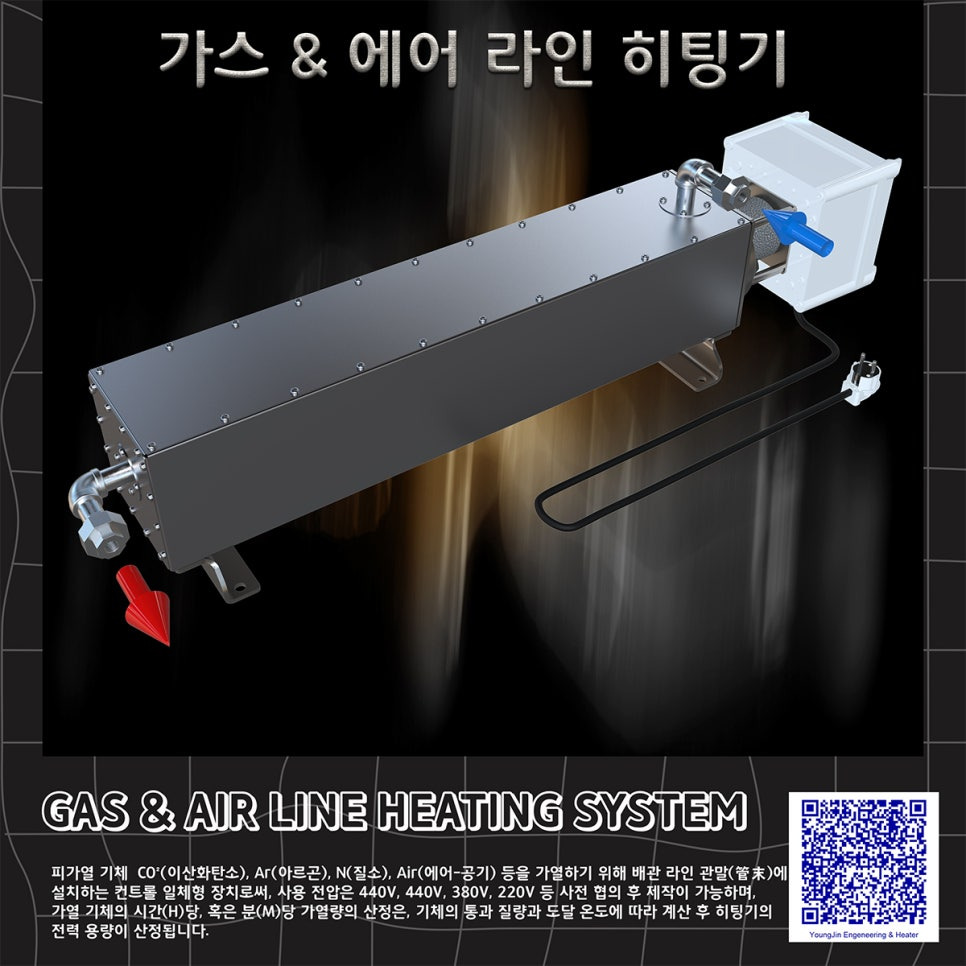

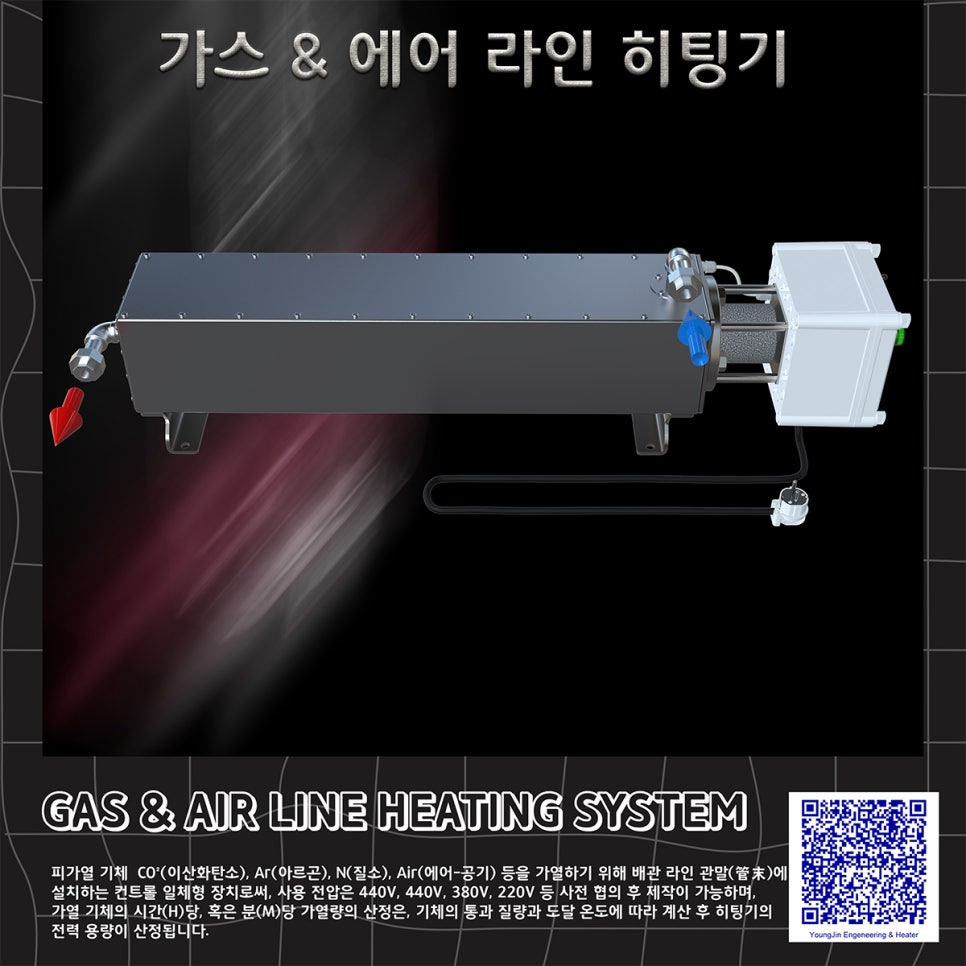

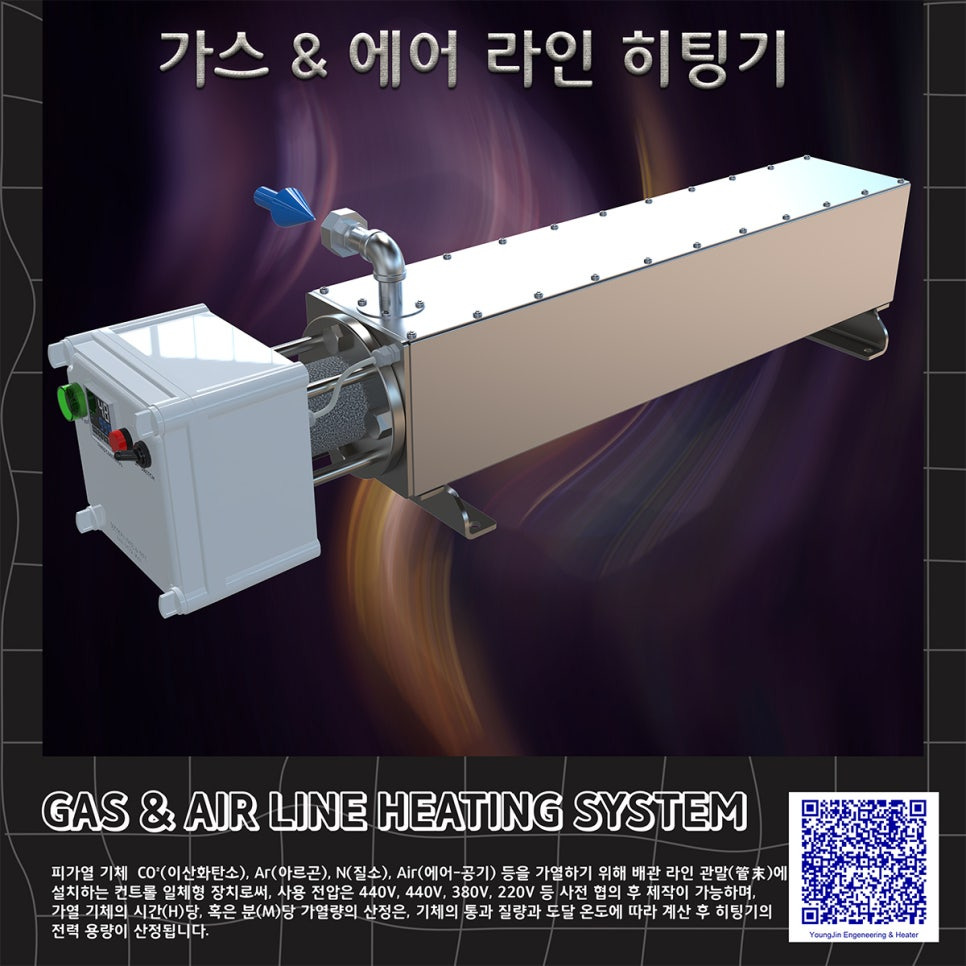

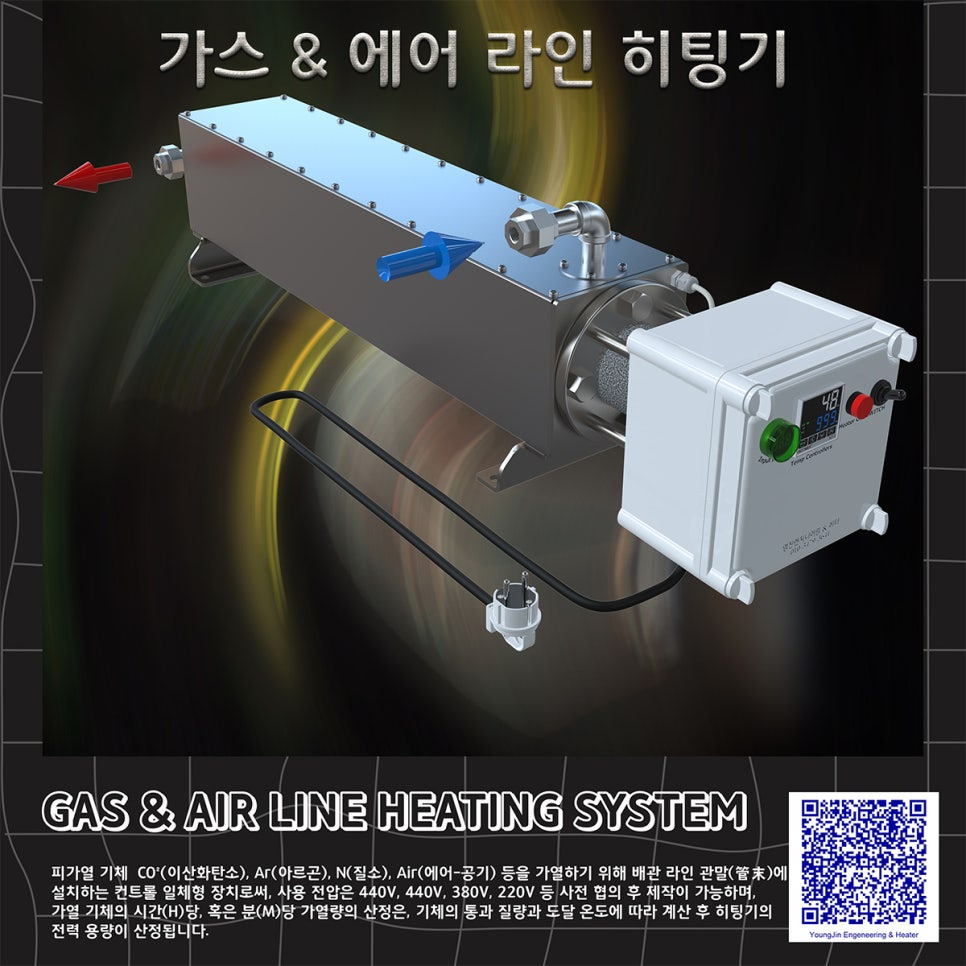

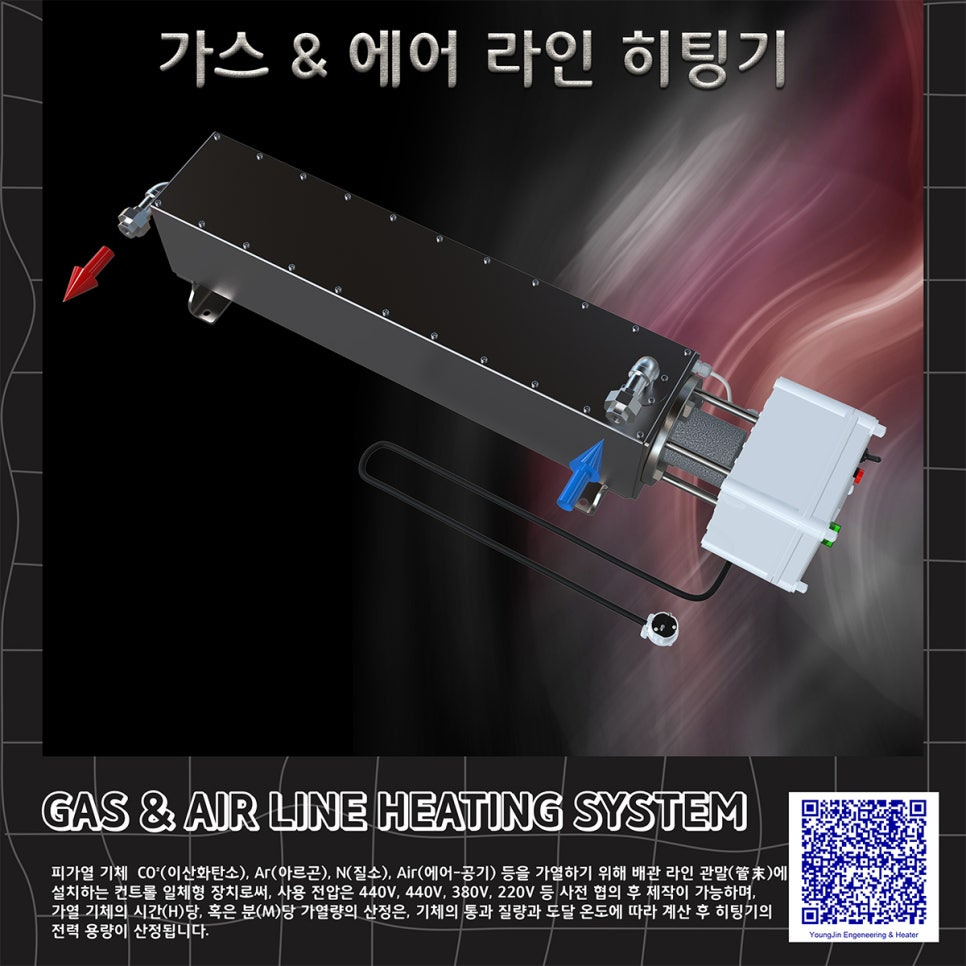

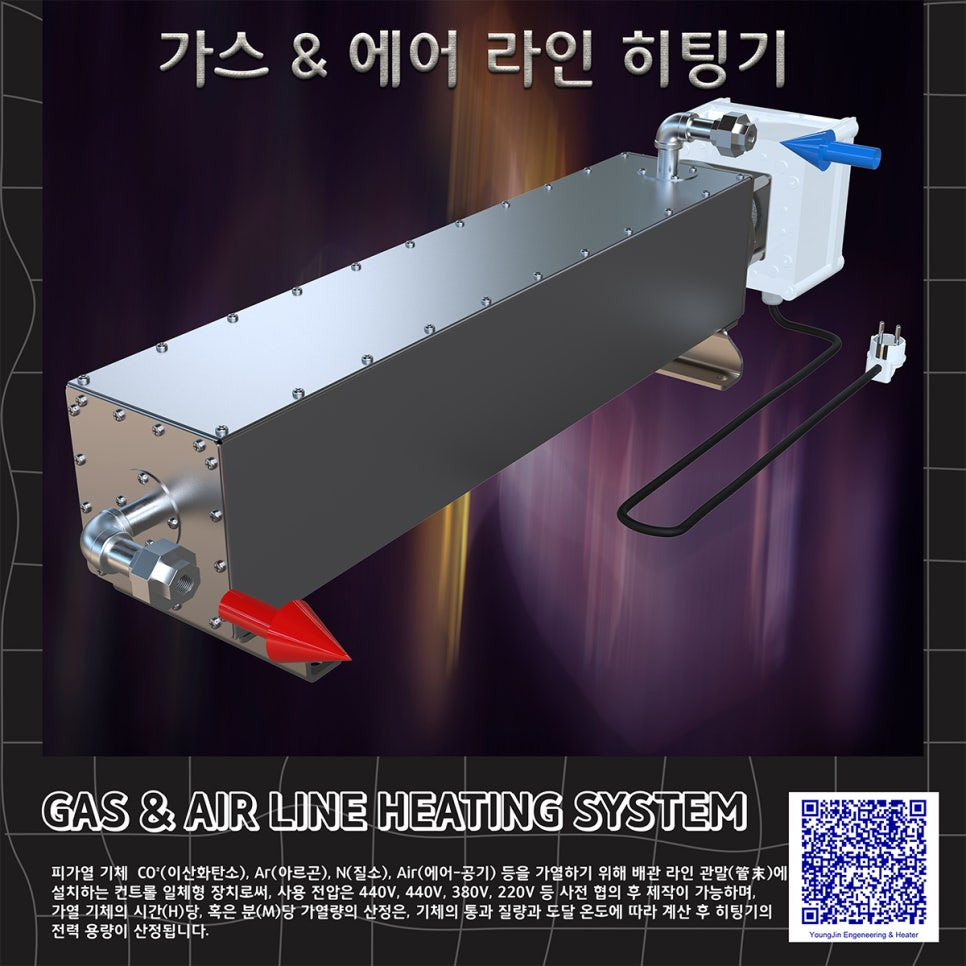

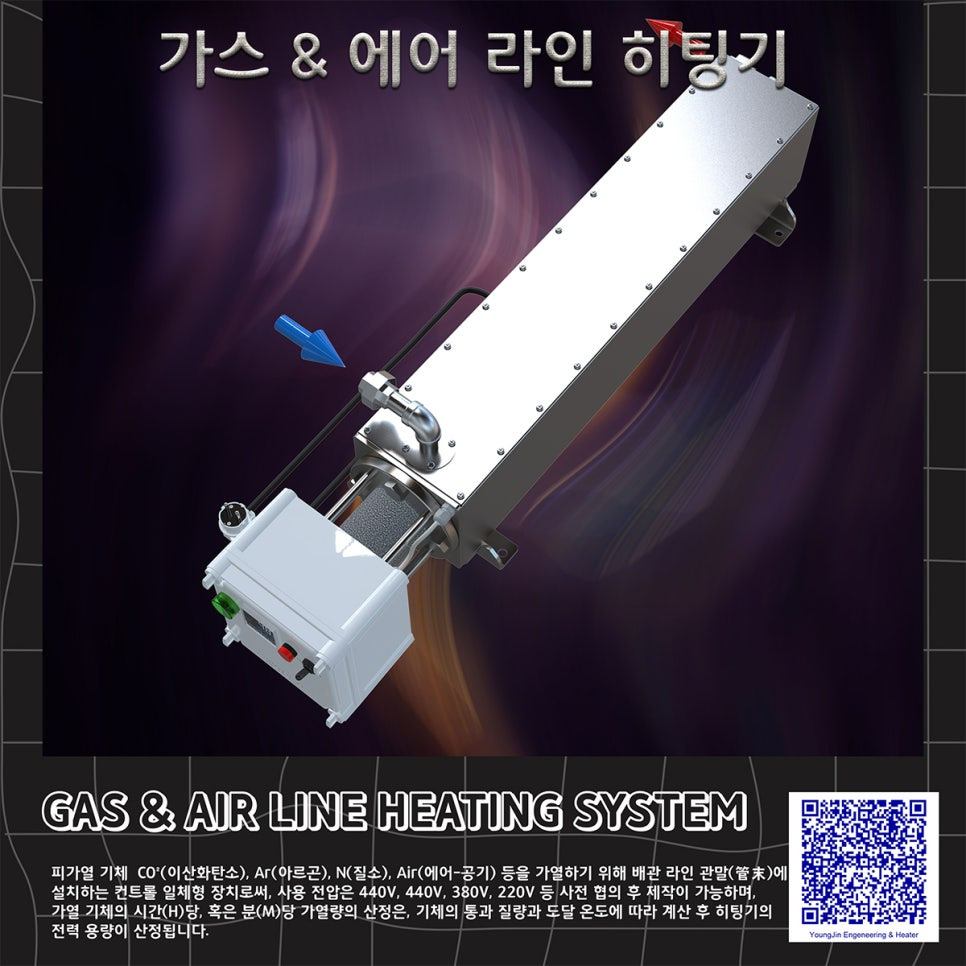

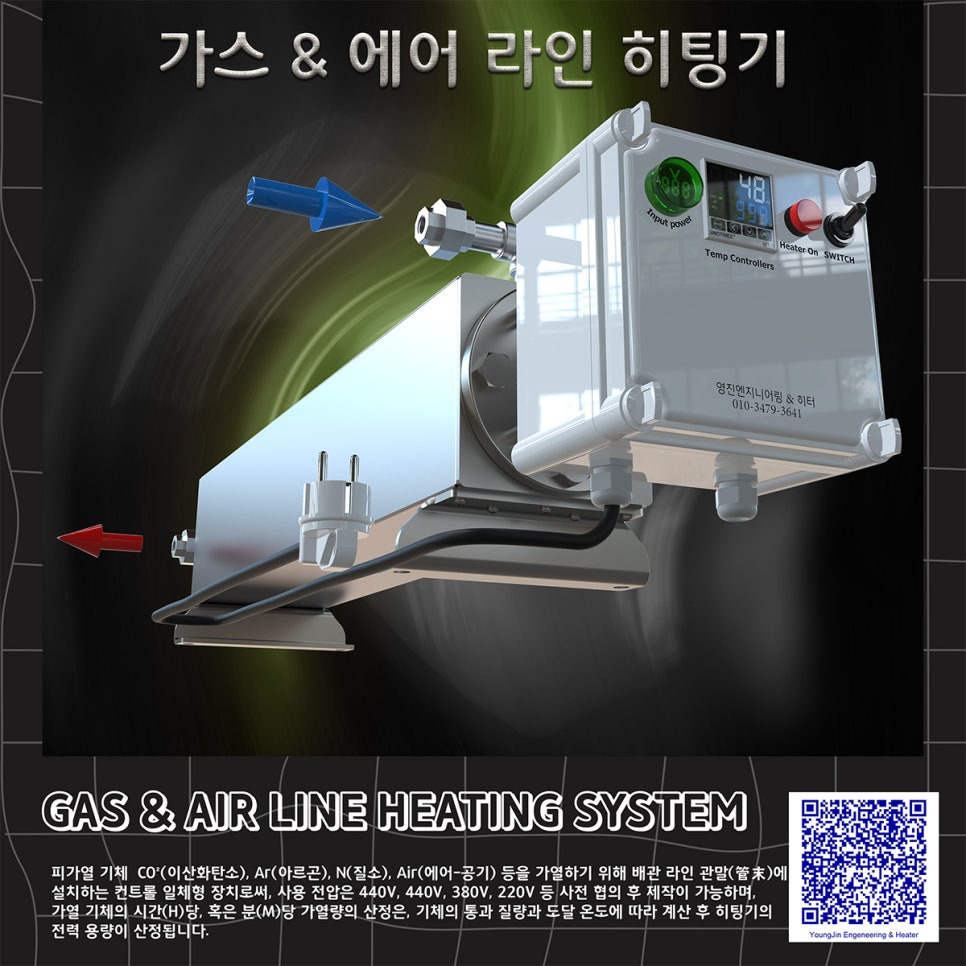

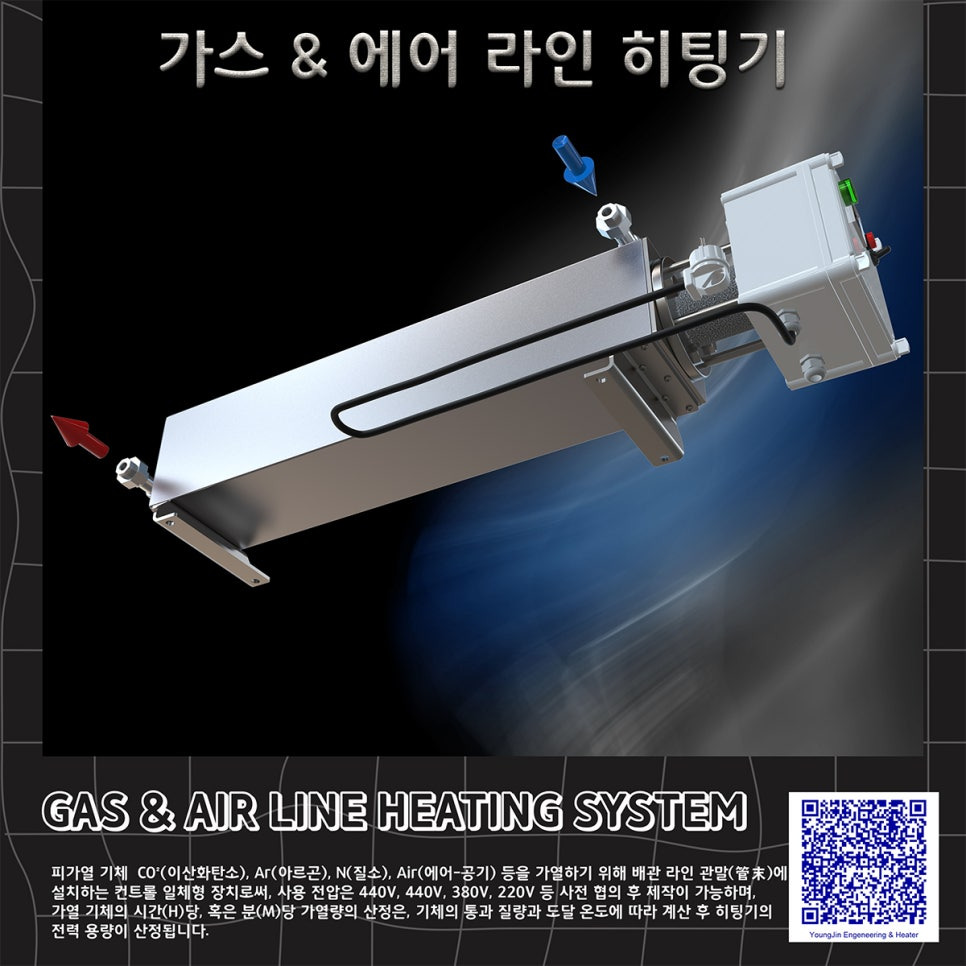

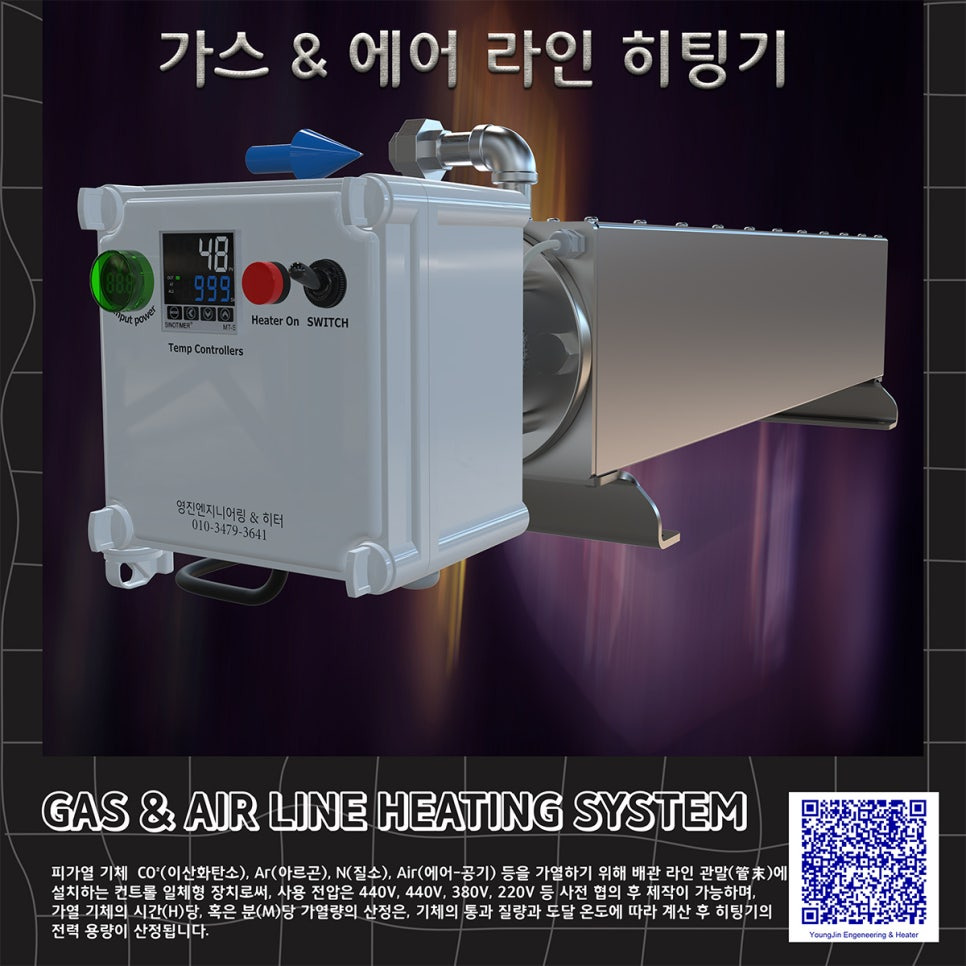

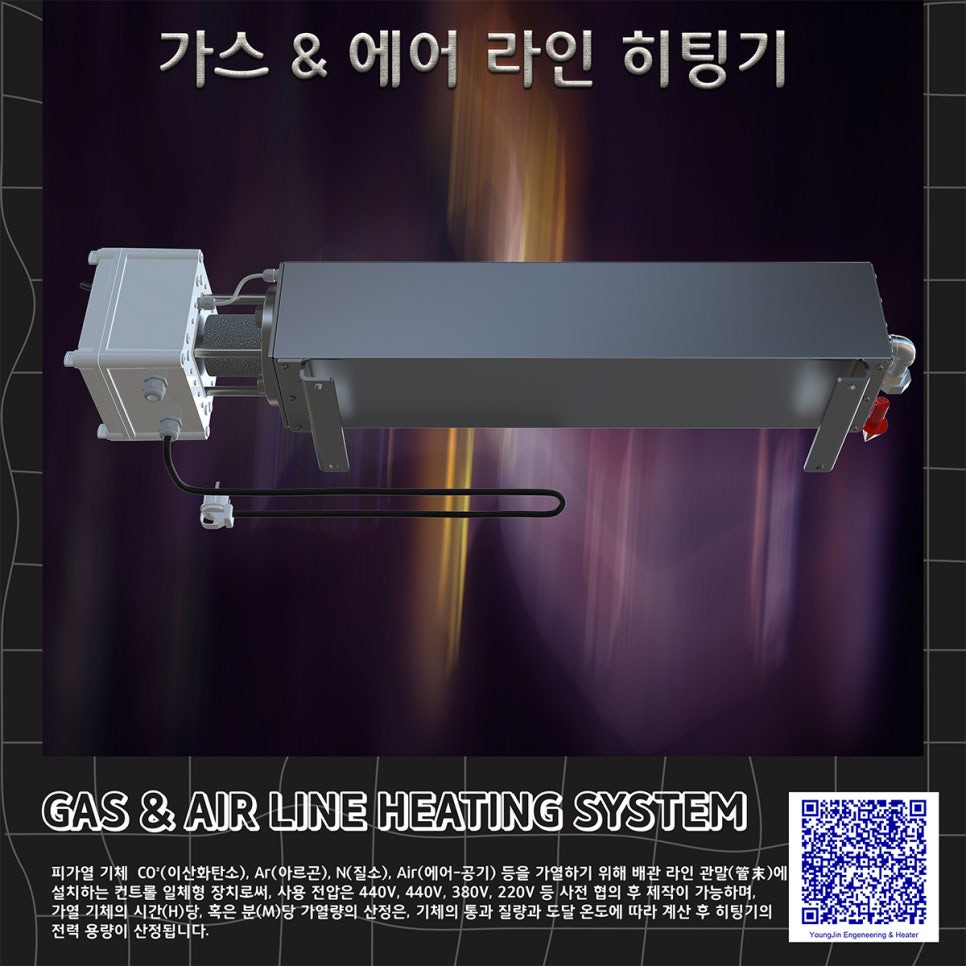

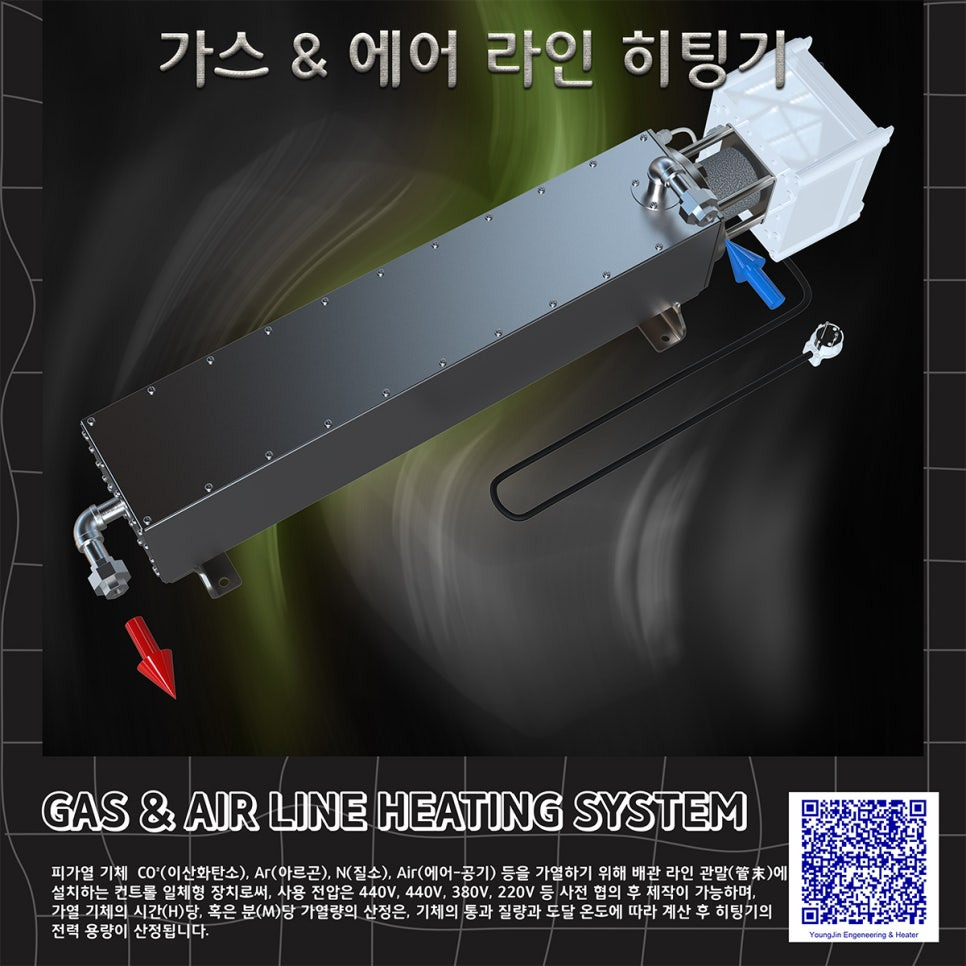

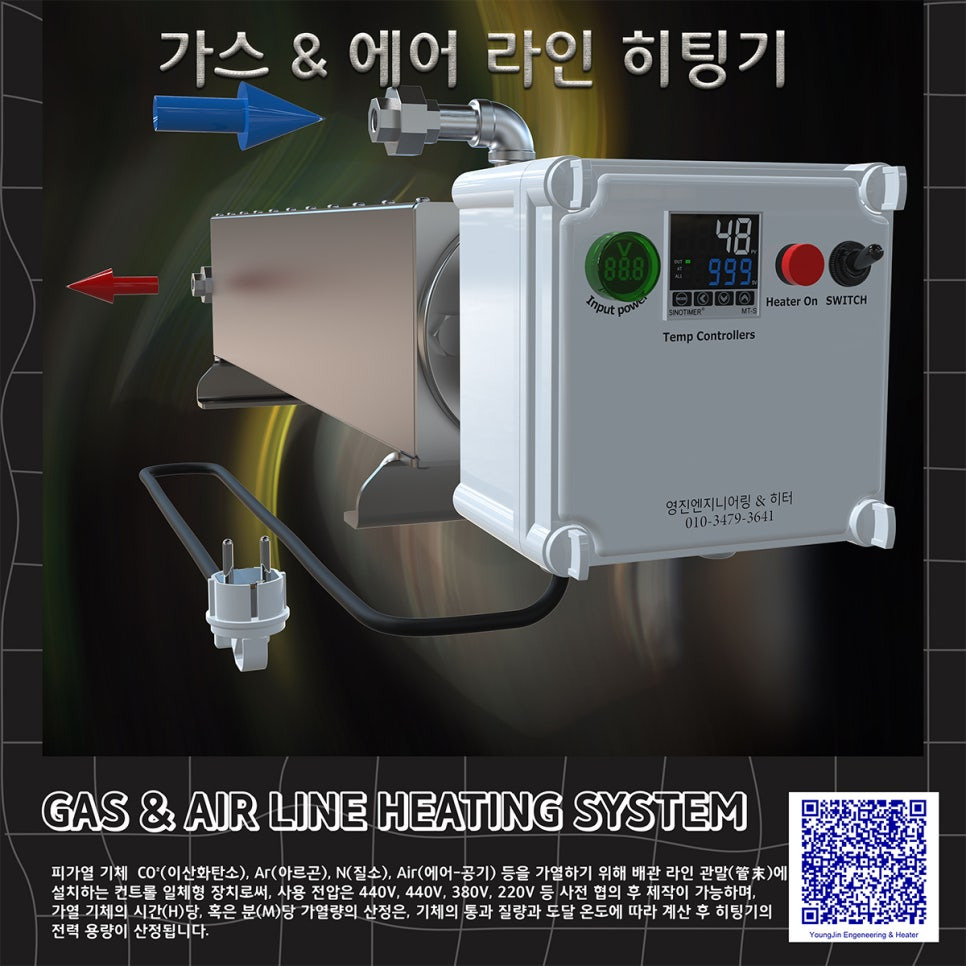

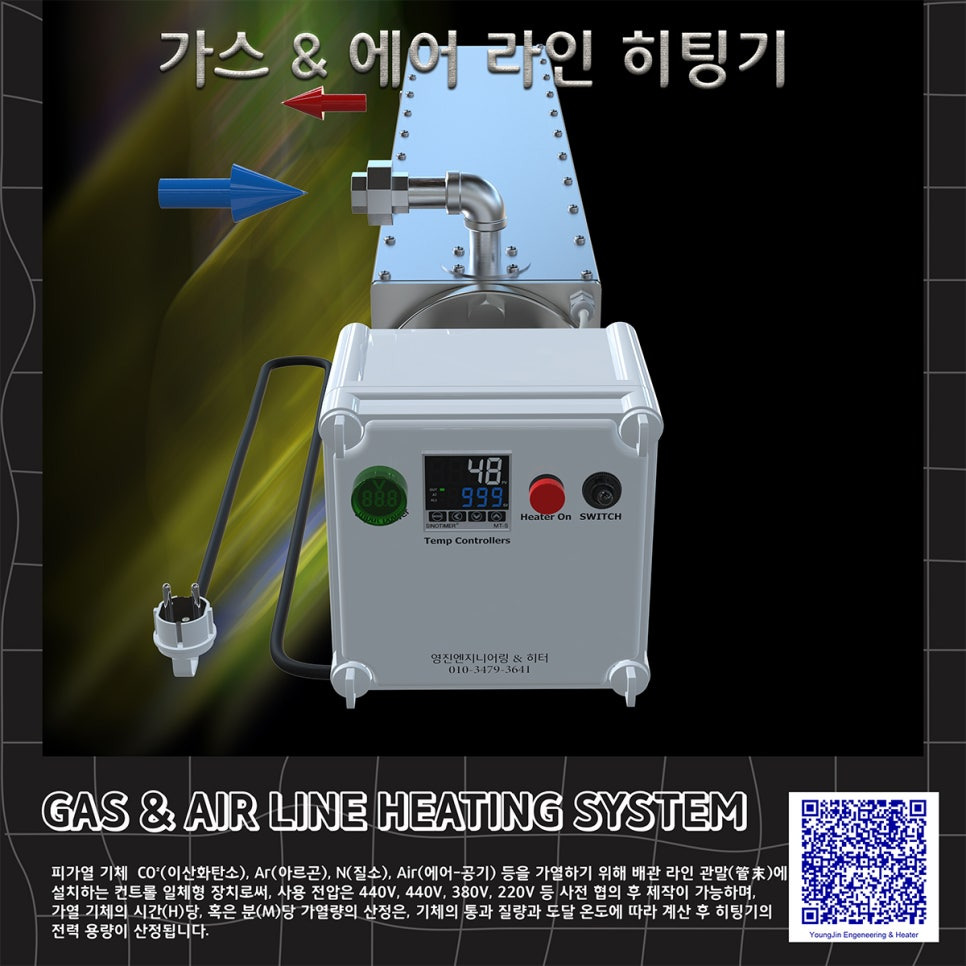

1️⃣ 가스 및 공기 가열의 공통 목적​

결로.결빙방지(가열로 방지) : 차가운 가스가 배관.밸브에서 수분을 얼게하여 막힘 발생

장비 보호 : 극 저온 가스 유입 시 열충격(thermal shock) 방지

압력.유량 안정화 :온도 상승 - 압력 안정 - 일정한 공급 유지

공정 온도 유지 : 가스 온도가 낮으면 제품 품질에 영향을 미침

​

🔵 응축·결로 방지

저온 상태의 가스는 배관이나 장비 내부에서 수분이 응축(결로) 될 수 있음

특히 액체질소(LN₂)나 극저온 저장 탱크에서 기화된 가스는 매우 차가움

가스를 약간 가열해 주면 배관 동결, 성에, 아이싱(icing) 방지

✅ 목적: 배관 막힘 및 장비 손상 방지

​

🔵 공정 온도 맞춤

용접, 열처리, 반도체 공정, 3D 프린팅 등에서

가스가 너무 차가우면 공정 온도에 영향을 줌

가스를 미리 가열해 공정 안정성 확보

✅ 목적: 제품 품질 유지

🔵 압력 안정화

기체는 온도가 올라가면 압력이 증가함 (기체 상태방정식)

저온 가스를 가열하여 압력 조절 및 안정된 공급

✅ 목적: 일정한 유량 및 압력 유지

🔵 재료 보호

극저온 가스가 금속이나 장비에 직접 닿으면

열충격(thermal shock) 발생 가능

미리 가열해 재료의 균열·취성 파괴 방지

✅ 목적: 설비 수명 연장

🔵 건조 및 퍼지(Purge) 효율 향상

질소/아르곤은 산소 제거용 퍼지 가스로 많이 사용됨

약간 가열된 가스는 수분 제거 효율이 더 좋음

✅ 목적: 내부 건조 및 산화 방지

2️⃣ 가스별 저온 가열 목적 비교

​

🔵 ① 질소가스 (N₂) : 불활성 가스

주용도 : 건조.퍼지, 산화방지, 반도체, 화학공정​

🔹 저온 가열의 주요 목적

1. 퍼지 효율 향상 : 따뜻한 질소는 수분 제거 효율 증가, 탱크·배관 내부 건조 목적

2. 결로 방지 : 극저온 질소 사용 시 배관 결빙 방지

3. 공정 안정화 : 반도체·화학공정에서 온도 민감 → 가열 필수

✅ 핵심 목적: 건조·산화방지 공정의 안정성 확보

​​

🟣 ② 아르곤가스 (Ar) : 완전하고, 안정된 불활성 가스

주용도 : 용접.금속, 용접품질 유지, 3D프린팅, 특수 반도체 공정​

🔹 저온 가열의 주요 목적

1. 아크 안정성 확보 (용접) : 가스가 너무 차가우면 아크 불안정, 용접 비드 품질 저하

2. 금속 표면 결로 방지 : 차가운 가스 → 수분 응축 → 기공 발생

3. 정밀 공정 온도 유지 : 반도체·특수 금속 공정에서 품질 영향

✅ 핵심 목적: 용접 및 정밀공정 품질 유지

​​

🟡 ③ 공기 (Air)

주용도 : 압축공기, 공압, 연소용, 동결방지, 일반 산업용

🔹 저온 가열의 주요 목적

1. 결빙 방지 : 압축공기 내 수분이 팽창 시 얼음 생성, 에어밸브·실린더 작동 불량

2. 연소 효율 향상 : 가열된 공기는 연소 효율 증가, 보일러.버너 사용 시 필요

3. 장비 보호 : 공압기기 내부 동결 방지

4. 페인트, 분체도장, 액체도장, 컴프레셔(콤프레샤 : 압축공기)를 이용한 도장 시

겨울철 밸브 결빙 및 도장표면 핀 홀 발생으로 작업효율 저하 및 품질불량

✅ 핵심 목적: 동결 방지 및 연소·공압 안정성 확보 및 품질향상, 작업효율 극대화.

🔷 1. 주어진 조건으로 열용량 계산하는 방법​

압력 : 6 bar (절대압력)

유량 : 100 L/min (= 0.1 m³/min)

초기온도 : 20℃

목표온도 : 100℃

온도상승 : ΔT = 80 K

이상기체 가정(정상상태 연속 가열)

​

✅ 🔷 2. 계산 방법​

✅ ① 체적유량 → 질량유량 변환

이상기체 상태방정식:

ρ=PRT

질량유량:

m˙=ρ⋅V˙

​

✅ ② 히터 열량 계산식

Q=m˙⋅Cp⋅ΔT

(kW 단위로 계산)

​​

🔷 3. 가스별 물성값

​

🔷 4. 밀도 계산 (6 bar, 20℃)

온도 = 293 K

압력 = 600,000 Pa

🔵 ① 질소 (N₂)

ρ = 600000/(296.8×293)​

ρ = 6.90 kg/m³​

질량유량 : m˙ = 6.90×0.1 = 0.69 kg/min = 0.0115 kg/s​

열량 : Q = 0.0115×1.04×80 = 0.96 kW

​

🟣 ② 아르곤 (Ar)

ρ = 600000/(208.1×293)​

ρ = 9.85 kg/m³​

질량유량 : m˙ = 9.85×0.1 = 0.985 kg/min = 0.0164 kg/s​

열량 : Q = 0.0164×0.52×80 = 0.68 kW

​

🟡 ③ 공기 (Air)

ρ = 600000/(287×293)

ρ = 7.13 kg/m³​

질량유량 : m˙=7.13×0.1=0.713 kg/min = 0.0119 kg/s​

열량 : Q = 0.0119×1.005×80 = 0.96 kW

​

🔷 5. 최종 결과 비교

✅ 🔷 6. 해석

🔹 질소 ≈ 공기 (거의 동일)

비열이 비슷함

요구 열량 거의 동일

​

🔹 아르곤이 가장 작음

밀도는 크지만

Cp가 매우 낮음 (0.52)

→ 결과적으로 필요한 열량이 가장 작음

​

✅ 최종 정리

100 L/min, 6 bar, ΔT=80℃ 조건에서:

질소 ≈ 0.96 kW

공기 ≈ 0.96 kW

아르곤 ≈ 0.68 kW​

⚠️ 실제 설계 시에는

✅ 히터 손실 (10~30%), 배관 열손실, 제어 여유율을 고려하여 보통 1.2~1.5배 안전율 적용​

따라서 실 설계 히터 용량은 :​

질소/공기 → 약 1.2~1.5 kW​

아르곤 → 약 1.0 kW

​

✅ 위의 계산 기준

문제 조건상

따라서 실제 6 bar 상태의 체적유량 0.1 m³/min으로 계산합니다.

​

✅ 필요 열량 재확인

공식 : Q = m˙CpΔT

또는 이상기체 간편식:

Q = PV/RT(CpΔT)

🔹 결과 (재검증 완료)

✅ 전기 히터 용량 선정​

실제 설계 시 고려 : 열손실 15~20%, 제어여유 10%, 외기 영향

(보통 1.3 ~ 1.5 안전율 적용)

​​

🔷 최종 선정 용량

✅ 실무 권장

통합 설계 시 → 1.5 kW 히터 공용 사용 가능

✅ 히터 제작 시 와트밀도 계산​

🔷허용 와트밀도 기준

보수적 설계

👉 4 W/cm² 적용

​​

✅ 히터 표면적 계산

공식

A = Power/(W/cm2)

​

🔷 1.5 kW 히터 기준

1500W÷4W/cm2 = 375cm2

필요 표면적 : A=375cm2

​

✅ 히터 길이 계산

예시

튜브형 히터 외경 Ø8 mm (0.8 cm)

원통 표면적 공식

A=πDL

375=3.14×0.8×L​

L=149cm

​

✅ 최종 결과

✅ 아르곤 1.0 kW 제작 시

1000÷4=250cm2​

250=3.14×0.8×L

L=99cm​

✅ 약 1 m 필요

✅ 최종 정리

​

✅ 📌 설계 주의사항​

6 bar는 밀도가 높으므로 실제 대류 냉각도 큽니다.

그러므로, 와트밀도 4 W/cm²는 매우 안전한 설계이며,

가스 히터는 플랜지 타입, 인라인 덕트형, 카트리지형, 각각의 선택에 따라 길이가 달라집니다.

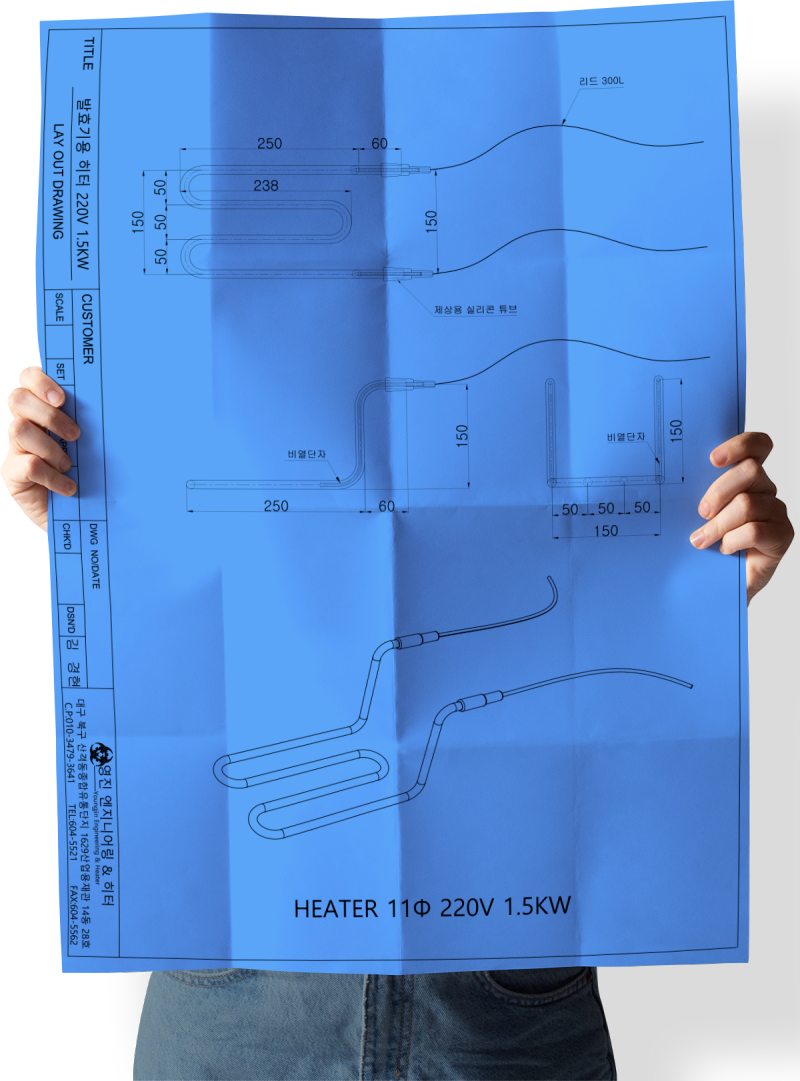

✅ Ø11 mm 기준 길이 계산

원통 표면적 공식:

A = πDL​

D = 1.1 cm

​

🔷 (1) 1.5 kW 계산

375 = 3.14×1.1×L

L = 375/3.454 = 108.6 cm

✅ 약 1.1 m 필요

​​

🔷 (2) 1.0 kW 계산

250=3.14×1.1×L

L=72.4 cm​

✅ 약 0.72 m 필요​

✅ 최종 비교 정리

✅실무 제작 시 고려사항 (Tip)​

🔷비가열부(Cold Zone) 고려 : 위 계산된 길이는 실제 열이 발생하는 '발열부'의 길이입니다.

히터 양 끝단 전선 연결 부위(터미널) 등 열이 나지 않는 구간(보통 양단 50~100mm)을 포함하면 전체 길이는 약 100~200mm가 더 길어집니다.

🔷히터 형상(Bending) : 제시된 길이는 직선 길이입니다.

공간이 협소할 경우 U자형이나 W자형으로 굽혀서 제작하여 하우징 크기를 줄일 수 있습니다.

Φ11mm는 Φ8mm보다 굽힘 반경(R)이 커야 하므로 제작 업체와 R값을 상의해야 합니다.

🔷하우징(배관) 크기 : 가스가 흐르는 배관(Shell) 내부에 히터가 들어간다면,

히터 직경이 8mm에서 11mm로 커진 만큼 가스가 흐를 수 있는 통로(유로)가 좁아집니다.

이로 인해 압력 손실(Pressure Drop)이 소폭 상승할 수 있으나,

100 L/min 유량에서는 큰 무리가 없는 수준입니다.

결론적으로, Φ11mm로 제작 시 1.5kW 히터는 발열부 길이 기준 약 1.1m로 설계하시면 가장 안정적입니다.

​

#에어히터 #라인히터 #가스히터 #가스라인히터 #air_heater #line_heater #gas_line_heater #에어히팅기

#질소가스히팅기 #아르곤가스히팅기 #링부로워히터 #에어히팅기 #에어가열기 #에어건조기 #전기히터

#영진히터 #영진엔지니어링 #에어히터메뉴얼 #라인히터메뉴얼 #가스히터메뉴얼 #air_heater_manual

#SCR_AIR_HEATER #SCR_GAS_HEATER #TPR_AIR_HEATER #TPR_GAS_HEATER

#SCR_N²_GAS_HEATER #SCR_Ar_GAS_HEATER #TPR_N²_GAS_HEATER #TPR_Ar_GAS_HEATER

#line_heater_manual #gas_heater_manual

#전기보일러 #온수보일러 #양식장보일러 #하우스보일러 #컨테이너보일러 #난방보일러

#새우양식장수조보일러 #흰다리새우양식 #수조양식 #치어양식 #가두리양식 #펜션각방보일러

#이동식_보일러 #미생물육성 #특수작물재배육성 #바이오육성 #치어육성 #순환수온도조절

#전기히터 #온수히터 #디지털보일러 #영진히터 #영진엔지니어링

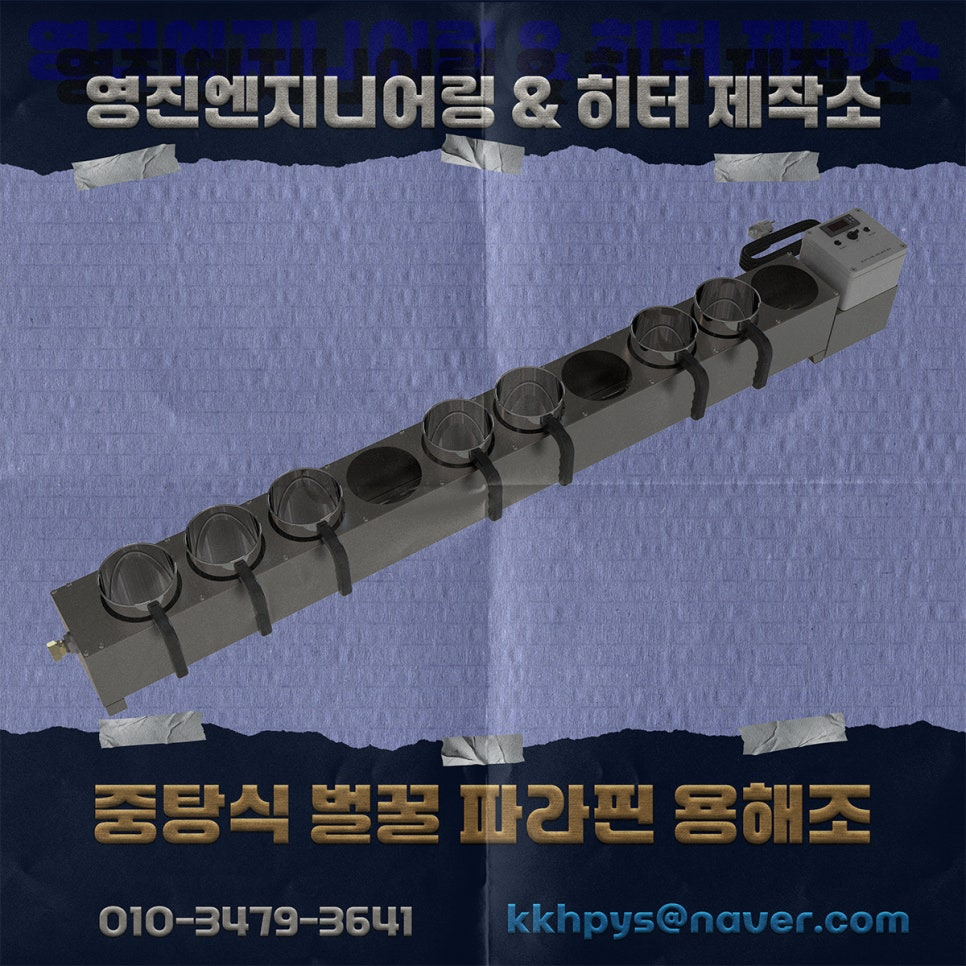

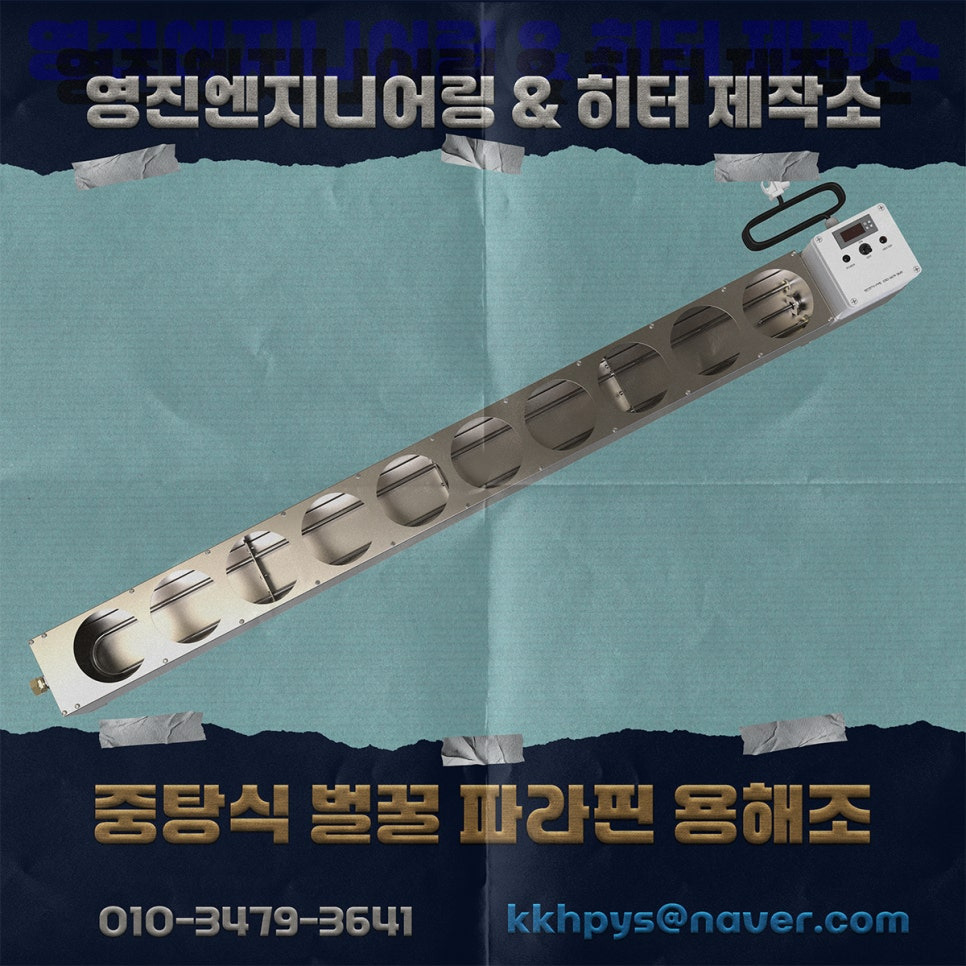

벌꿀 양봉 농장 체험 학습용

Beeswax(Paraffin)_bath

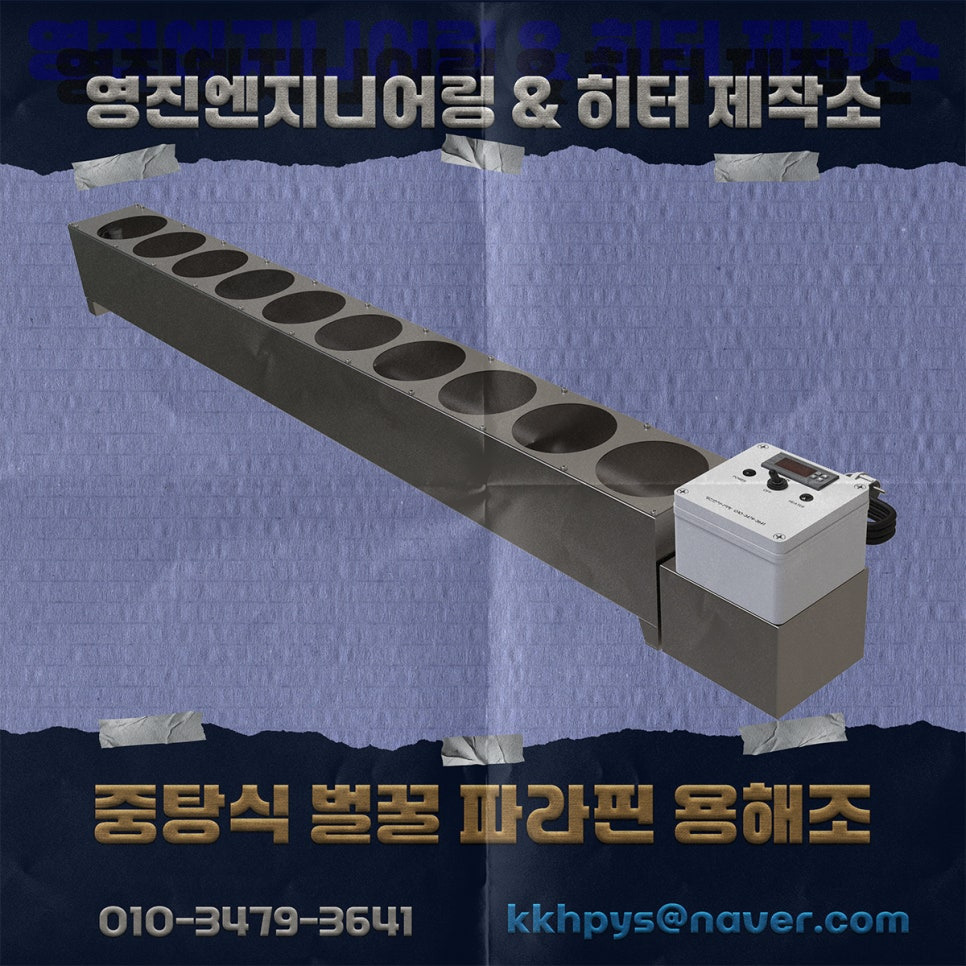

[중탕식 벌꿀 밀랍(파라핀) 용해조]

흔히 '파라핀'이라는 것은 실제로는 벌집을 구성하는 "밀랍(Beeswax)"을 의미합합니다.

(식용 파라핀이 아닌, 천연 밀랍입니다.)

벌꿀을 채취(채밀)하고 나면 꿀 속에 벌집 부스러기, 밀랍 찌꺼기 등이 섞여 있는데,

이를 중탕을 이용해 깨끗하게 걸러내는 방법입니다.

이 과정의 핵심 원리는 '비중(밀도)의 차이'와 '녹는점'을 이용하는 것입니다.

기본 원리는 비중 차이를 이용하는 것입니다.

꿀은 무겁고(밀도가 높음), 밀랍은 가볍습니다.

꿀을 데워 묽게 만들면 밀랍은 위로 뜨는 비중의 원리를 이용하는 것입니다.

​[밀도 차이]

파라핀 : 약 0.9 g/mL → 가벼워서 위로 뜸

벌꿀 : 약 1.3~1.4 g/mL → 무거워서 아래로 가라앉음

밀랍의 녹는점은 약 62~64°C 정도에서 녹습니다.

이 온도 근처까지 올리면 밀랍이 액체가 되어 맨 위층에 기름처럼 뜨게 되고,

식으면 고체 막이 되어 걷어내기 쉽습니다.

​

(파라핀 : 45~65 ℃ 정도에서 녹음)

(벌꿀 : 녹는 개념은 아니고, 40~50 ℃에서 점도가 크게 낮아져 잘 흐름)

주의 할 점은,

꿀의 영양소(효소, 비타민)는 45°C가 넘어가면 파괴되기 시작하고,

60°C가 넘으면 급격히 손실됩니다.

따라서 영양소 보존을 원한다면 온도를 낮게,

확실한 분리를 원한다면 온도를 높게 잡아야 합니다.

중탕(물 중탕)

냄비 바닥 직화로 가열하면 일부가 100 ℃ 이상 가열되어,

꿀이 타거나, 향·효소·영양이 파괴됩니다.

그러나 중탕은 물이 100 ℃ 이상 가지 않으므로, 부드럽고 균일하게 가열할 수 있습니다.

꿀과 파라핀을 부드럽게 데우면 둘 다 묽어지고,

시간을 두고 잠시 기다리면,

꿀은 아래층, 파라핀은 위층으로 나뉩니다.

벌꿀의 고품질 유지 분리방법

물 온도를 40~45°C로 유지합니다.

이 온도는 밀랍을 녹이지 않고,

꿀의 점성만 낮추어 꿀을 '물처럼 묽게' 만듭니다.

꿀이 묽어지면 밀랍 찌꺼기는 자연스럽게 위로 떠오릅니다.

가능하면 60 ℃를 넘기지 않는 것을 권장합니다. (꿀 품질 보호 차원)

꿀 안의 파라핀[밀랍(Beeswax)]이 완전히 녹았다고 생각되면,

(맑아 보이고, 큰 덩어리가 안 보일 때까지)

그 온도를 10~20분 정도 유지합니다.

벌꿀과 밀랍(Beeswax)의 완전 분리 방법(밀랍 양이 많을 때)

물 온도를 60~65°C까지 올립니다.

이때, 밀랍이 녹아 액체 상태가 되어 꿀 맨 위층에 투명한 층을 형성합니다.

(단, 꿀의 일부 효소는 파괴될 수 있습니다.)

꿀의 양에 따라 다르지만,

꿀 내부까지 온도가 전달되도록 30분~1시간 정도 은근하게 데워줍니다.

나무 주걱으로 가끔 천천히 저어주면 열전달이 잘 되지만,

너무 세게 저으면 기포가 생겨 밀랍 분리를 방해하니 주의합니다.

식히기(자연 냉각) 및 걷어내기(층 분리)

가열을 멈추고, 건드리지 말고, 그대로 1~2시간 이상 방치합니다.

그러면, 이 시간 동안 천천히

무거운 벌꿀 은 → 아래로

가벼운 액체 파라핀은 → 위로 분리가 됩니다.

​

방법 A (저온)의 경우 :

꿀이 묽어진 상태에서 위로 뜬 밀랍 찌꺼기를 고운 거름망(채반)이나 국자로 건져냅니다.

그 후 면보자기에 한번 더 걸러주면 깨끗한 꿀이 됩니다.

​

방법 B (고온)의 경우 :

꿀이 식으면서 위에 떠 있던 녹은 밀랍 층이 하얗고 딱딱한 고체 원반(밀랍 떡) 형태로 굳습니다.

이 고체 덩어리만 손으로 들어내면 아래에는 깨끗한 꿀만 남습니다.

주의사항 (대단히 중요)

​

온도 과열 주의

60~70 ℃ 이상에서 오래 가열하면

꿀의 향, 효소, 비타민 등이 파괴되고

HMF(하이드록시메틸푸르푸랄) 등이 증가해 품질이 급격히 떨어집니다.

​

직화 금지

절대 꿀을 냄비에 붓고 직접 불에 끓이면 안 됩니다.

꿀이 타서 못 쓰게 됩니다.

반드시 물을 이용한 중탕이어야 합니다.

​

물 유입

중탕 물이 꿀 안으로 들어가면 수분 함량 증가 → 발효, 곰팡이 발생 가능성

가능한 한 물이 들어가지 않게 용기를 잘 선택하세요.

​화상 주의

가열된 꿀은 물보다 끈적여서 피부에 닿으면 화상이 훨씬 심각합니다.

​

파라핀 자체는 먹는 용도가 아님

일부 식품첨가용 파라핀(코팅용 왁스)은 따로 규격이 있지만

일반적으로 꿀에 섞여 있는 파라핀은,

식용으로 생각하면 안 된다고, 생각하는 것이 안전합니다.

결론적으로 말씀드리면,

좋은 품질의 벌꿀을 생산해 내기 위한,

중탕식 밀랍(Beeswax) 분리는

“낮은 온도에서 천천히 가열 → 충분한 시간 방치해 층 분리 → 위층 파라핀 제거” 가 핵심입니다.

중탕 온도는 45°C (고온 55~60 ℃) 정도,

층 분리 시간은 최소 1~2시간 이상으로 잡는 것이 좋습니다.

밀랍(Beeswax)은,

단일 성분이 아니라 약 300여 가지의 화합물이 섞여 있는 복잡한 혼합물입니다.

주된 성분은 지방(Lipid)의 일종이며,

화학적으로는 아래와 같이 구성되어 있습니다.

에스테르 (Esters) : 약 70~75%

밀랍의 가장 핵심적인 성분입니다.

(1가 지방산 + 1가 고급 알코올이 결합)

탄소수 C40~C48 의 긴 사슬 구조를 가진 지방산과 알코올이 결합한 형태입니다.

그중에서도 '미리실 팔미테이트(Myricyl palmitate)'라는 성분이 가장 많이 들어있습니다.

이 성분 때문에 밀랍이 적당히 단단하면서도 끈적이는 성질을 갖게 됩니다.

​

미리실 팔미테이트(myricyl palmitate)

화학식 예 : C₁₅H₃₁COO–C₃₀H₆₁

구조 : 팔미트산(C16:0) + 미리실 알코올(C30) 에스터

그 밖에 팔미트산, 세로틴산, 멜리신산 등의 긴 사슬 지방산과

C24~C36 정도 고급 알코올이 결합한 여러 종류의 에스터들이 혼합됨.

에스터는 밀랍의 고체 성질, 녹는점(대략 62~65 ℃), 소수성(기름성)을 좌우하는 주요 성분입니다.

탄화수소 (Hydrocarbons) : 약 10~15%

‘왁스’ 느낌을 주는 긴 사슬 파라핀류로,

탄소와 수소로만 이루어진 사슬입니다.

주로 직쇄형 포화 탄화수소(n-alkanes) 탄소수 C₂₁~C₃₃ 사이가 많고,

특히, 헵타코산(heptacosane, C₂₇H₅₆)

노나코산(nonacosane, C₂₉H₆₀)

헨트리악콘테인(hentriacontane, C₃₁H₆₄) 등이 주요 구성원입니다.

이 탄화수소들은 밀랍의 발수성·불용성 특성을 강화하고,

약간의 유연성·연화점에도 영향을 미칩니다.

이 성분이 바로 '파라핀'과 화학적 구조가 가장 유사한 부분입니다.

(석유에서 추출한 파라핀 왁스가 바로 탄화수소 덩어리입니다.)

하지만 밀랍의 탄화수소는 벌이 생체적으로 만들어낸 천연 성분이라는 점이 다릅니다.

유리지방산(Free fatty acids) – 약 12~14%

에스테르 형태가 아닌, 자유 상태의 고급 지방산들입니다.

다른 물질과 결합하지 않고 단독으로 존재하는 지방산입니다.

팔미트산(Palmitic acid, C16:0)

세로틴산(Cerotic acid, C26:0)

멜리신산(Melissic acid, C30:0)

그 외 C20 이상 고급 포화 지방산들

이들은 밀랍의 산가(acid value), 경도, 안정성, 다른 성분과의 상호작용

(예 : 비누화, 금속이온과 반응)에 영향을 줍니다.

이 성분의 함량은 밀랍의 원산지나 벌의 종류에 따라 조금씩 차이가 납니다.

유리 알코올(Free long-chain alcohols) – 약 1~2%

에스테르로 결합되지 않은 고급 1가 알코올류입니다.

대표적으로, 미리실 알코올(Myricyl alcohol, 1-triacontanol, C30H62O)

그 외, C24~C36 범위의 긴 사슬 지방알코올

양은 많지 않지만, 표면 특성, 유연성, 발림성 등에 일부 기여합니다.

기타 소량 성분 (≤ 2%)

나머지 1~2%의 아주 적은 성분들이 밀랍 특유의 매력을 만듭니다.

소량이지만 기능적으로 의미 있는 성분군입니다.

디에스터, 하이드록시 에스터, 디올(diol), β-디케톤 등 특수한 왁스 성분

스테롤류 (콜레스테롤·피토스테롤 등 소량)

​

플라보노이드, 페놀성 물질 (프로폴리스·꽃가루 화분에서 유입)

밀랍에서 나는 은은하고 달콤한 향기의 원인입니다.

벌집을 지을 때 자연스럽게 섞여 들어갑니다.

​

색소(pigments)

카로티노이드, 플라빈류 등,

갓 분비된 밀랍은 원래 흰색(투명)에 가깝습니다.

하지만 꿀과 꽃가루에 포함된 지용성 비타민과 카로티노이드 색소가 밀랍에 스며들어,

노란색(황밀)로 나타나고,

미량의 방향 성분 (특유의 밀랍 향)을 띠게 만듭니다.

기타, 수분, 미네랄, 비타민 A 등이 포함되어 있습니다.

​

파라핀'과 '밀랍'의 결정적 차이

밀랍 (Beeswax)은 "지방산과 알코올이 결합한 천연 에스테르 덩어리" 이며,

거기에 벌들이 채취한 꽃가루와 프로폴리스가 섞여 있어 항균 작용과 특유의 향을 내는 물질입니다.

​

#파라핀 #왁스 #Beeswax #밀랍 #Paraffin #꿀벌 #벌꿀 #파라핀분리 #밀랍분리 #왁스분리 #벌꿀정제 #양봉농장 #벌꿀농장 #체험학습 #양봉체험학습 #밀랍체험

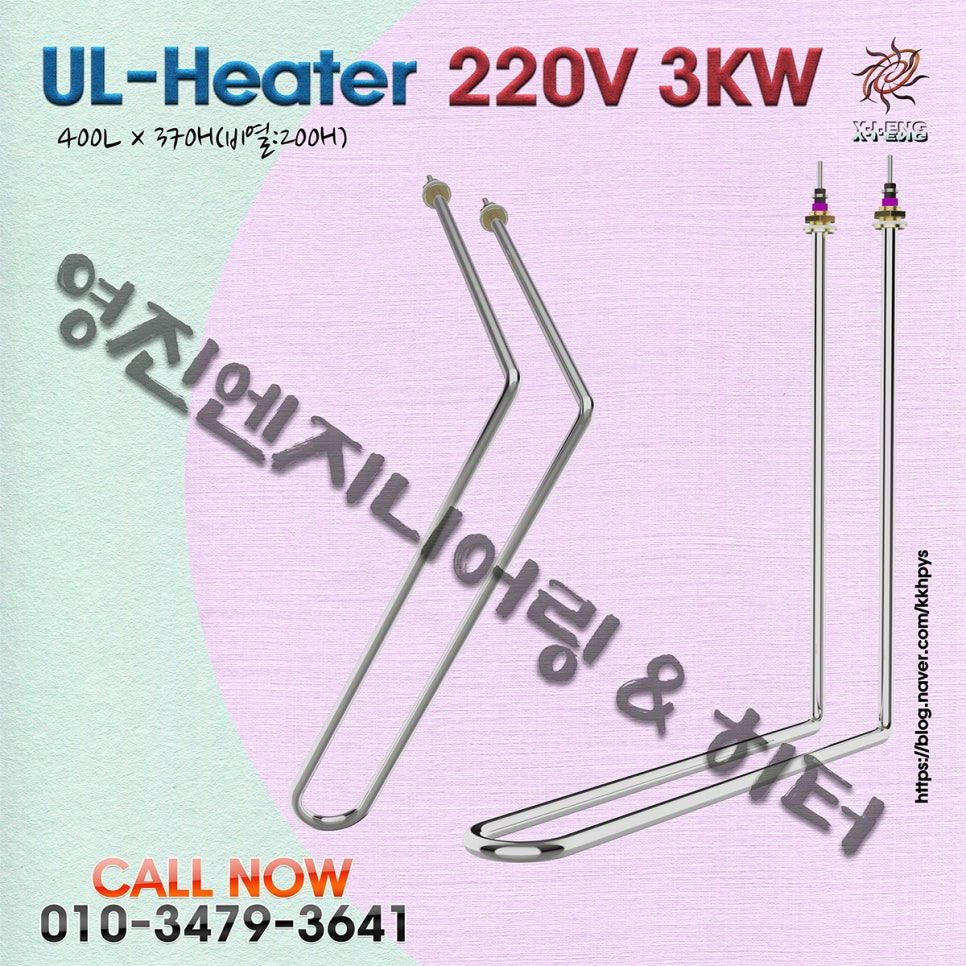

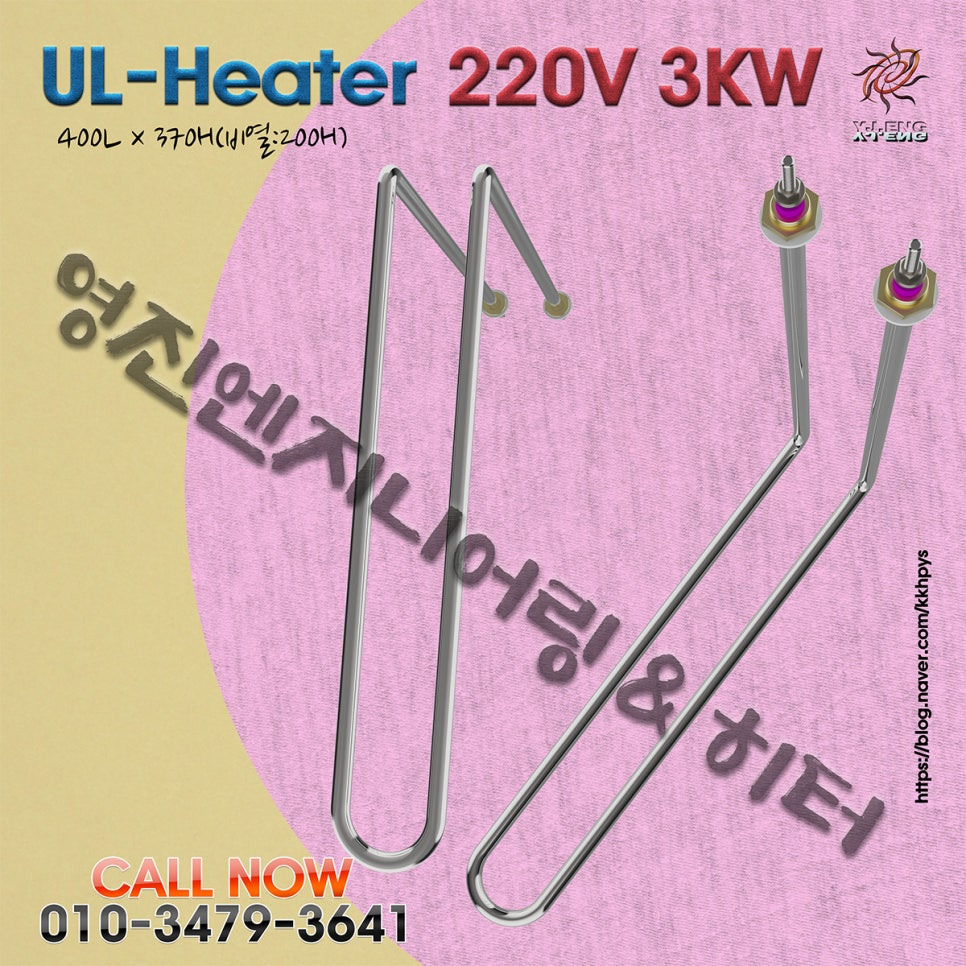

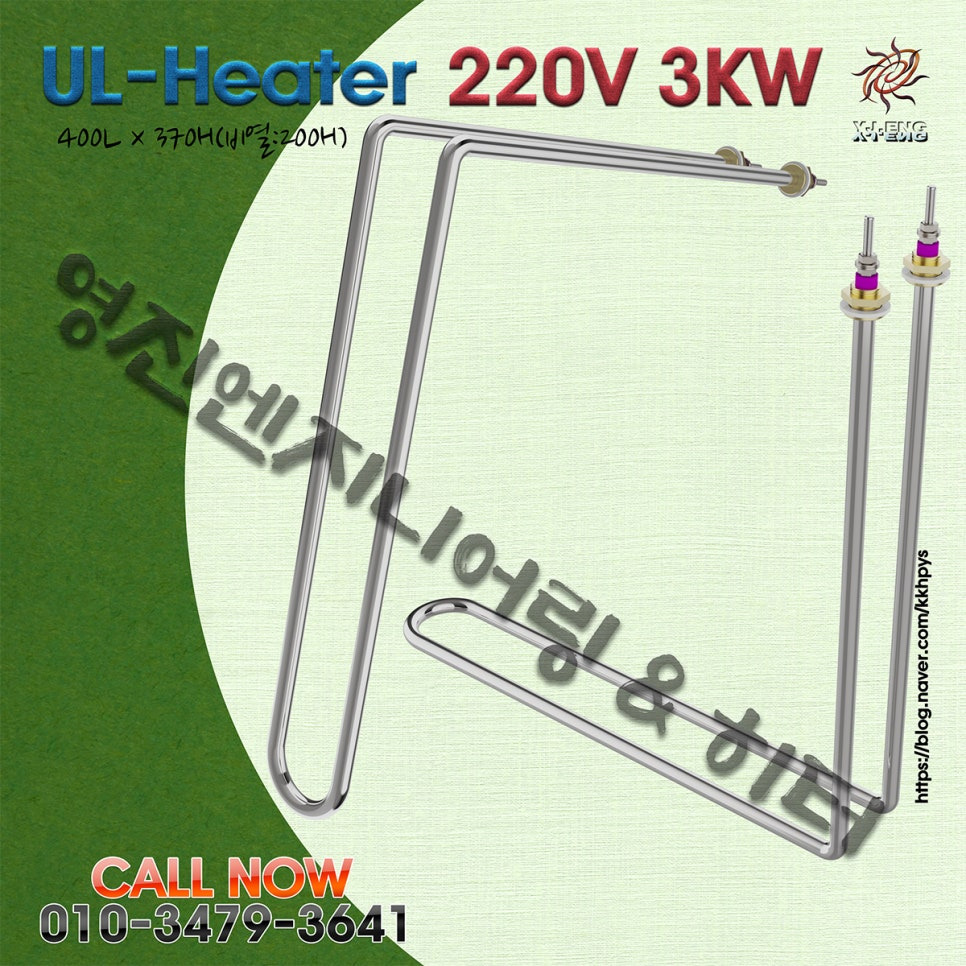

220V 용 UL 히터 3상 380V Y결선 연결법

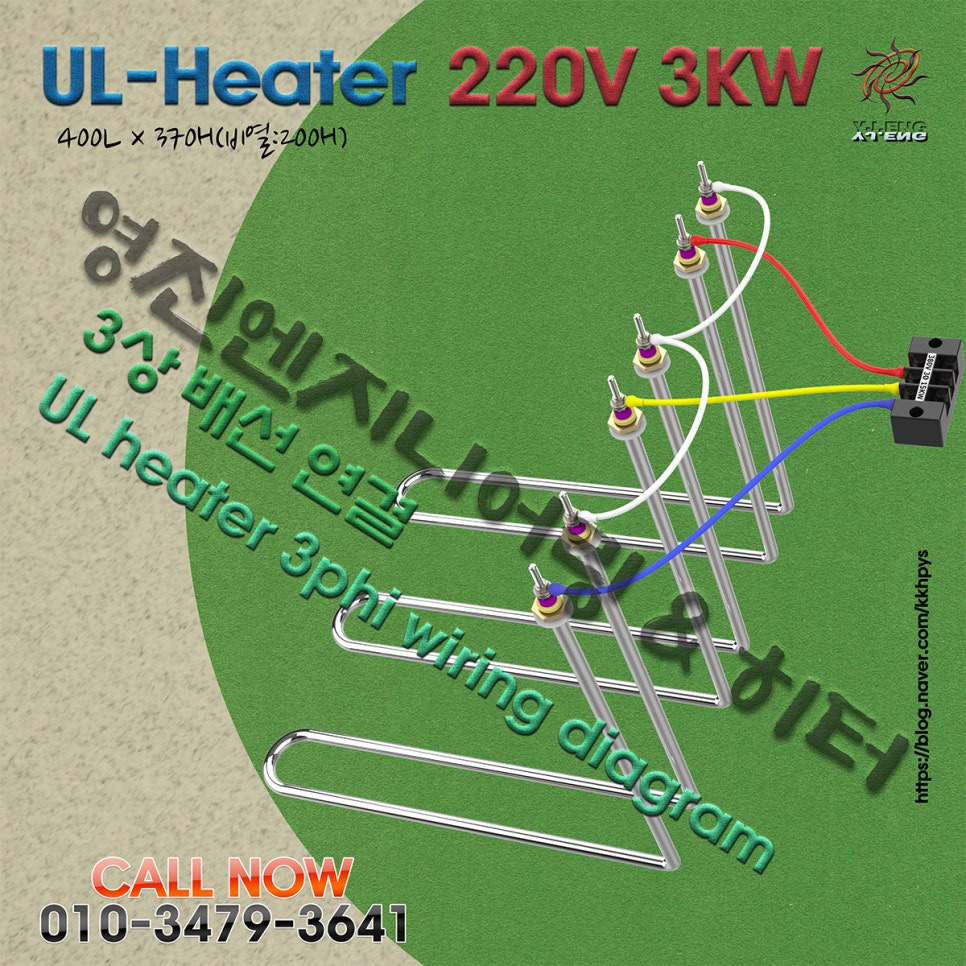

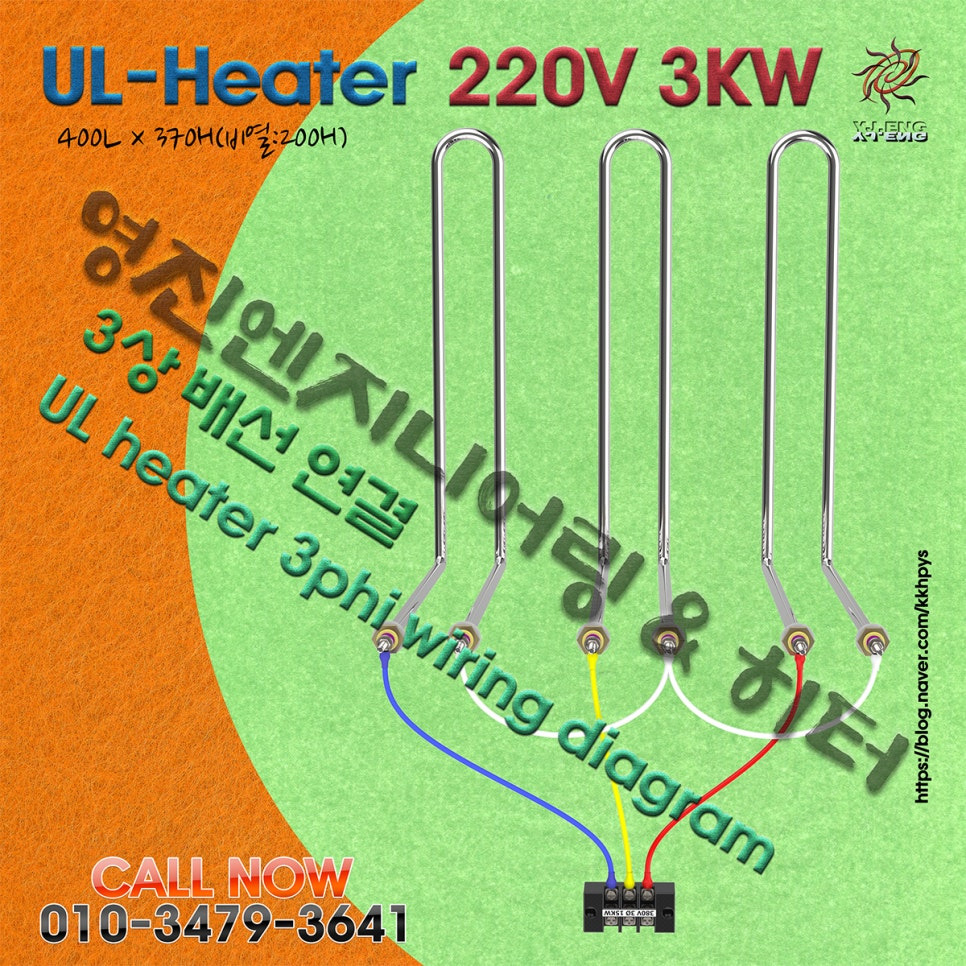

[UL Heater 3Phi Wiring Diagram]

​1. 결선 방법: 와이 결선 (Y-결선)

3상 380V 전원은 선간 전압(R-S, S-T, T-R)은 380V이지만, 각 상과 중성점 사이의 전압(상전압)은

380V÷3 ≈ 220V 가 되는 원리를 이용합니다.

​

2. 주요 주의 사항 (매우 중요)

델타(Δ) 결선 절대 금지

히터를 삼각형 모양으로 연결하는 델타 결선을 하면,

220V용 히터에 380V 전압이 그대로 걸리게 됩니다.

이 경우 히터는 정격보다 3배 높은 전력( P=V2/R )을 소비하게 되어,

수초 내에 히터가 터지거나 녹아버립니다.

​

히터 용량(저항)의 밸런스

3상 3선식에서는 반드시 3개 히터의 용량(Watt), 즉 저항값이 정확히 같은 제품이어야 합니다.

용량이 다르면 저항 불평형으로 인해 특정 히터에는 220V보다 높은 전압이,

다른 히터에는 낮은 전압이 걸려 고장의 원인이 됩니다.

히터 단선 시 문제 (N상 미연결 시)

380V Y결선 상태에서 히터 1개가 고장(단선) 나면,

나머지 2개의 히터는 직렬로 연결되어 380V를 나눠 갖게 됩니다 (각각 190V, 저항값은 2배).

이 경우 손상 되지는 않지만 발열량이 줄어들어 공정 온도가 떨어질 수 있습니다.

​

3.차단기 및 전선 굵기 선정

​

히터 용량에 맞는 차단기와 전선을 선정해야 합니다.

배선 굵기 : 히터 정격전류 × 1.25 이상 여유를 둔 전선 굵기를 사용합니다.

(규정은 전기설비기술기준 및 판단기준 참조)

차단기/퓨즈 용량 : 각 히터 또는 히터군의 총 전류에 맞게 선정합니다.

3상 Y결선 전체를 하나의 차단기로 보호할 경우,

총전력 P(total) = 3 × H(히터)

3상 전류 I ≈ P_total / (√3 × 380V) 로 계산

​

전류 계산 : 3상 220V 히터 총 용량이 P(KW)일 때,

흐르는 전류 I(A)는 대략 P÷(380×√3)

​

전류의 간단 계산 : 총 소비전력(kW) × 1.52 ≈

≈ 전류(A) (예: 총 10kW 히터라면 약 15.2A 흐름)

4.접지 (Earth) 및 주의사항

누전으로 인한 감전 사고를 방지하기 위해서,

히터의 외함이나, 히터의 고정 장치는 반드시 접지선(녹색)에 연결하십시오.

​

누전차단기(ELB, RCD) : 물과 접촉하는 히터(온수기, 탱크히터 등)라면 필수입니다.

온도조절기(Thermostat), 과열방지기 : 과열 방지를 위해 설치하는 것이 좋습니다.

작업 시 무전압·잠금(Lock-out/Tag-out) : 반드시 전원을 차단하고 검전 후 작업해야 합니다.

​

용량별 전선 및 차단기 선정표 (3상 380V 기준)

(주위 온도 40~50℃ 가정)

내열선(Heat Resistant Wire) 종류 선택 가이드

​

히터 결선 부위는 온도가 매우 높으므로 일반 HIV나 IV 전선(허용온도 60~70℃)을 사용하면,

피복이 녹아 합선될 수 있습니다.

아래의 전선 중 환경에 맞는 것을 선택하세요.

​1. 실리콘 전선 (Silicone Rubber Wire)

특징 : 가장 널리 쓰이는 내열선. 유연하며 작업성이 좋음.

허용 온도: 약 180℃ ~ 200℃

용도 : 히터 리드선, 고온 장비 내부 배선.

2. 테프론 전선 (Teflon Wire)

특징: 내열성, 내화학성, 내마모성이 매우 우수함. 피복이 얇고 딱딱함.

허용 온도: 약 200℃ ~ 260℃

용도 : 공간이 협소하거나 매우 높은 온도가 발생하는 곳.

​

3. 유리섬유 편조 전선 (Glass Fiber Wire)

특징: 실리콘 고무 위에 유리섬유를 입혀 기계적 강도와 내열성을 높임.

허용 온도: 180℃ 이상 (제품에 따라 300℃ 이상도 있음)

용도: 히터 직접 연결 부위, 난로, 사출기 등.

작업 시 핵심 주의사항

​터미널 압착 상태 확인

히터 고장의 80%는 전선 굵기 문제보다 단자 접속 불량에서 발생합니다.

전류가 흐르면서 발생하는 열로 인해 나사가 풀리거나 접촉 저항이 커져 터미널이 타버립니다.

터미널(O링)을 완벽하게 압착하고 볼트를 꽉 조이십시오.

​

고온 감소 계수 (Derating)

위 표 "용량별 전선 및 차단기 선정표 (3상 380V 기준)"는 일반적인 상황을 가정한 것입니다.

만약 전선이 지나가는 곳의 온도가 50℃를 넘는 밀폐된 공간이라면,

전선 허용 전류가 급격히 떨어집니다.

이 경우 위 표보다 한 단계 더 굵은 전선(예: 4SQ → 6SQ)을 사용해야 안전합니다.

​​

아래 그림을 클릭 하시면,

마우스로 확대, 축소, 이동, 회전하여

더 자세히 3D 입체로 보실 수 있습니다

​

#습식히터 #온수가열히터 #가온히터 #UL히터 #발효기히터 #건식발효기히터 #습식발효기히터

#핀붙이발효기히터 #파이프히터 #튜브러히터 #빵집히터 #발효히터 #가습기히터
